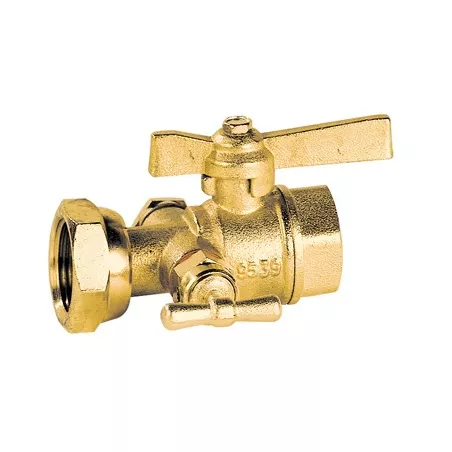

Vanne à sphère laiton écrou tournant - femelle modèle droit à purge après compteur manette laiton

Vannes à sphère laiton avant ou après compteur
Vanne à sphère laiton écrou tournant - femelle modèle droit à purge après compteur manette laiton
search
  • Vanne à sphère laiton écrou tournant - femelle modèle droit à purge après compteur manette laiton
  • NOMENCLATURE MODELE ECROU PRISONNIER FEMELLE AVEC PURGE 647
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR )639 643 647

Photos non contractuelles

Vanne à sphère laiton écrou tournant - femelle modèle droit à purge après compteur manette laiton certifié ACS

Utilisation :

  • Réseaux d’adduction et de distribution d’eau
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts : + 120°C
  • Pression maxi admissible Ps : 20 bars

Disponible en :

Vanne avec écrou prisonnier / Femelle BSP avec purge et manette laiton 2/3-1/3 DN 3/4"

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

29,48 € TTC

24.57 € HT

Unité de vente : Pièce
64700LAP0BFF020
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton écrou tournant - femelle modèle droit à purge après compteur manette laiton

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Avant ou après compteur
  • Presse étoupe PTFE
  • Bille pleine
  • Avec écrou tournant
  • Trou de plombage sur l’écrou
  • Manette laiton 2/3-1/3
  • Système cadenassable en option pour les modèles (Ref.9810K0000000000)

Construction :

  • Corps Laiton titré CW617N brossé
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Axe inéjectable
  • Écrou tournant avec trou de plombage sur l'écrou
  • Dimensions : DN 3/4"

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 133
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø écrou prisonnier 3/4"
Ø raccordement 3/4"
Passage 15
PS 20
Écartement 80.5

Caractéristiques techniques Vanne à sphère laiton écrou tournant - femelle modèle droit à purge après compteur manette laiton

Fiche technique

Référence
64700LAP0BFF020
Type de vanne
RBS (robinet à boisseau sphérique) après compteur
Passage
Réduit
Corps
Laiton titré CW617N interne brossé
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Type de commande
Poignée papillon
Entraxe
80.5mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
3/4"
Pression de service
20B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation - Eau - Eau chauffage - Eau glacée et climatisation - Eau sanitaire et potable
Normes et certifications
Cermet - Certification ACS - Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Purge - Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
8027704006437

Télécharger La documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Téléchargement (47.83KB)

Fiche technique 639 643 647

Fiche technique Vanne à sphère laiton écrou tournant - femelle modèle droit à purge après compteur manette laiton

Téléchargement (514.97KB)
