Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3 20 - 3/4"

Vannes à sphère laiton avant ou après compteur
Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3
search
  • Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3
  • NOMENCLATURE MODELE ECROU PRISONNIER RACCORD DECA DROIT 654

Photos non contractuelles

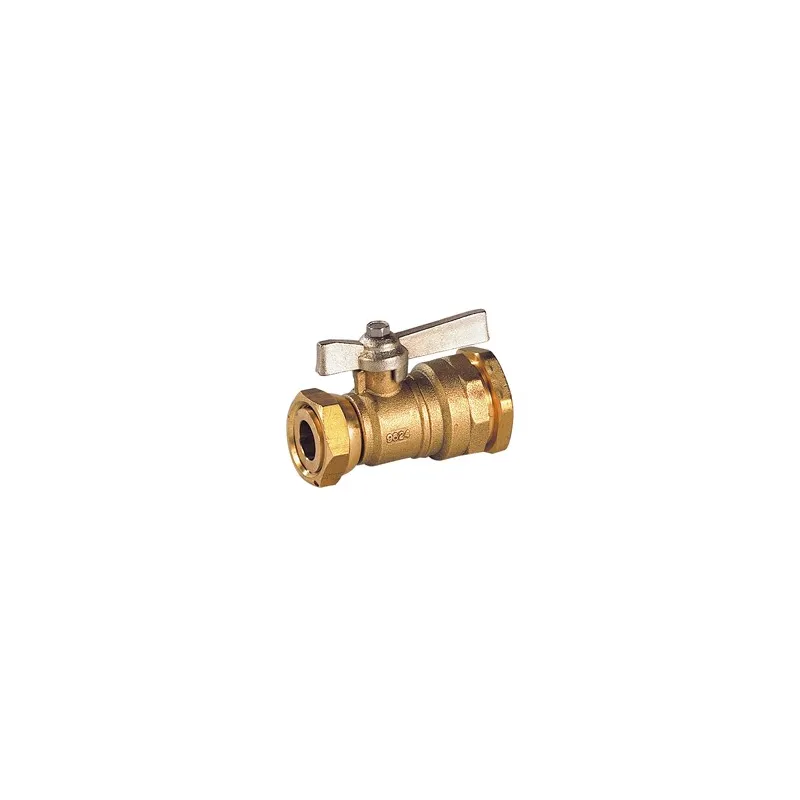

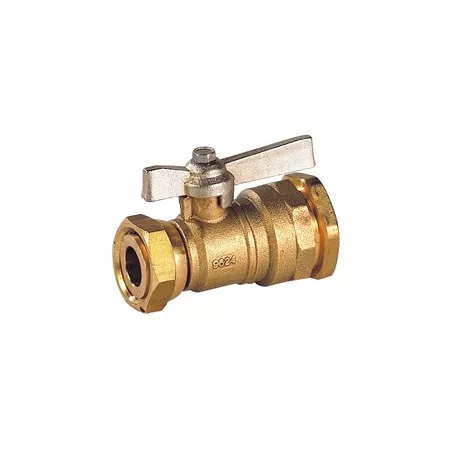

Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit avant ou après compteur certifiée ACS manette laiton 2/3-1/3

Utilisation :

  • Réseaux d’adduction et de distribution d’eau
  • Température mini admissible Ts : + 4°C
  • Température maxi admissible Ts : + 40°C
  • Pression maxi admissible Ps : 16 bars

Disponible en :

Vanne à écrou prisonnier BSP / Raccord DECA droit avec manette laiton 2/3-1/3 DN 20-3/4" à 32-1“

Le raccord DECA est conçu pour s'adapter sur les tubes en Polyéthylène

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
20 - 3/4"
Are you an individual?
Are you a professional?

Log in to find out your discount.

€24.02

24.02 € tax excl.

Unité de vente : Pièce
65400L000F20P20
Ø extérieur P.E. - Ø Écrou prisonnier: 20 - 3/4"
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3

Caractéristiques techniques :

  • Avant ou après compteur
  • Presse étoupe PTFE
  • Bille pleine
  • Avec écrou tournant et raccord DECA
  • Trou de plombage sur l’écrou
  • Manette laiton 2/3-1/3
  • Système cadenassable en option pour les DN 3/4“ (Ref.9810K0000000000)

Construction :

  • Corps Laiton titré CW617N interne brossé
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Axe inéjectable
  • Construction : DN 20-3/4" à 32-1“
  • Raccordement : Écrou prisonnier BSP / Raccord DECA
  • Matière : laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • Fabrication selon les règles de certification de la marque NF079 (pour les DN 3/4"-1/2" et 3/4"-3/4")
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 132 pour vannes NF DN 3/4"-1/2" et 3/4"-3/4"
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø extérieur P.E. 20 25 25 32 32
Ø raccordement 3/4" 3/4" 1" 3/4" 1"
Passage 15 15 20 15 20
PS 16 16 16 16 16
Écartement 80 78 95 85 102

Caractéristiques techniques Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3

Data sheet

Reference
65400L000F20P20
Type de vanne
RBS (robinet à boisseau sphérique) après compteur RBS (robinet à boisseau sphérique) avant compteur
Passage
Réduit
Corps
Laiton titré CW617N interne brossé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Poignée papillon
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
Femelle
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
4°C
Température maximum
40°C
Fluide admissible
Arrosage et irrigation Eau sanitaire et potable
Normes et certifications
Cermet Certification ACS Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704006543

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 654

Fiche technique robinet de compteur droit laiton sans plomb 4MS pour tubes PE ACS

Download (804.65KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3

Voici la liste des références et poids correspondants aux options séléctionnées.
65400L000F20P20 - Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3 - 20 - 3/4"
Ø extérieur P.E. - Ø Écrou prisonnier 20 - 3/4"
Packed weight 0,3654kg
24.02 € tax excl.
Consulter
65400L000F20P25 - Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3 - 25 - 3/4"
Ø extérieur P.E. - Ø Écrou prisonnier 25 - 3/4"
Packed weight 0,378kg
24.02 € tax excl.
Consulter
65400L000F25P25 - Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3 - 25 - 1"
Ø extérieur P.E. - Ø Écrou prisonnier 25 - 1"
Packed weight 0,5124kg
32.96 € tax excl.
Consulter
65400L000F20P32 - Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3 - 32 - 3/4"
Ø extérieur P.E. - Ø Écrou prisonnier 32 - 3/4"
Packed weight 0,46515kg
32.96 € tax excl.
Consulter
65400L000F25P32 - Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3 - 32 - 1"
Ø extérieur P.E. - Ø Écrou prisonnier 32 - 1"
Packed weight 0,5943kg
36.99 € tax excl.
Consulter
Référence - Désignation Ø extérieur P.E. - Ø Écrou prisonnier Packed weight Prix
65400L000F20P20 - Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3 - 20 - 3/4" 20 - 3/4" 0,3654kg 24.02 € tax excl.
65400L000F20P25 - Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3 - 25 - 3/4" 25 - 3/4" 0,378kg 24.02 € tax excl.
65400L000F25P25 - Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3 - 25 - 1" 25 - 1" 0,5124kg 32.96 € tax excl.
65400L000F20P32 - Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3 - 32 - 3/4" 32 - 3/4" 0,46515kg 32.96 € tax excl.
65400L000F25P32 - Vanne à sphère laiton à écrou tournant - raccord DECA modèle droit manette laiton 2/3-1/3 - 32 - 1" 32 - 1" 0,5943kg 36.99 € tax excl.
