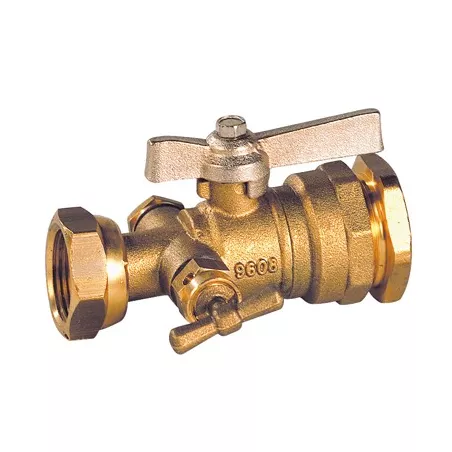

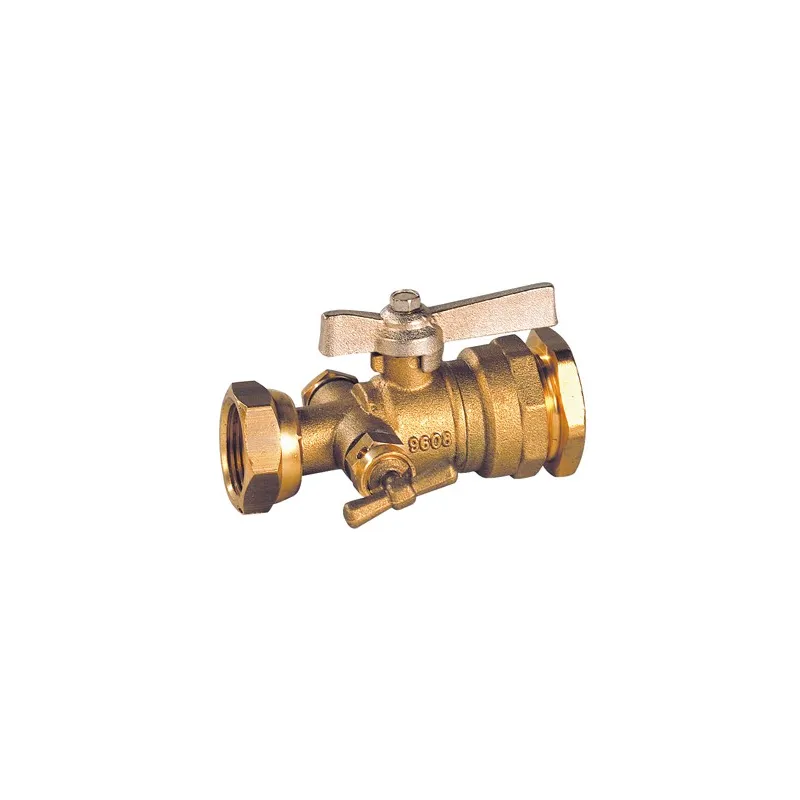

Vanne à sphère laiton à écrou tournant - raccord DECA à purge modèle droit manette laiton 2/3-1/3

Vannes à sphère laiton avant ou après compteur
Vanne à sphère laiton à écrou tournant - raccord DECA à purge modèle droit manette laiton 2/3-1/3
search
  • Vanne à sphère laiton à écrou tournant - raccord DECA à purge modèle droit manette laiton 2/3-1/3
  • NOMENCLATURE MODELE ECROU PRISONNIER - RACCORD DECA DROIT A PURGE 657

Photos non contractuelles

Vanne à sphère laiton à écrou tournant - raccord DECA à purge 1/4" modèle droit avant ou après compteur certifiée ACS manette laiton 2/3-1/3

Utilisation :

  • Réseaux d’adduction et de distribution d’eau
  • Température mini admissible Ts : + 4°C
  • Température maxi admissible Ts : + 40°C
  • Pression maxi admissible Ps : 16 bars

Disponible en :

Vanne à écrou prisonnier BSP / Raccord DECA droit à purge 1/4“ avec manette laiton 2/3-1/3 DN25-3/4“

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Are you an individual?
Are you a professional?

Log in to find out your discount.

€28.73

28.73 € tax excl.

Unité de vente : Pièce
65700LAP0F20P25
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne à sphère laiton à écrou tournant - raccord DECA à purge modèle droit manette laiton 2/3-1/3

Caractéristiques techniques :

  • Avant ou après compteur
  • Presse étoupe PTFE
  • Bille pleine
  • Avec écrou tournant et raccord DECA
  • Trou de plombage sur l’écrou
  • Manette laiton 2/3-1/3
  • Purge 1/4“ BSP
  • Système cadenassable en option pour les DN 3/4“ (Ref.9810K0000000000)

Construction :

  • Corps Laiton titré CW617N interne brossé
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Axe inéjectable
  • Construction : DN 25-3/4"
  • Raccordement : Écrou prisonnier BSP / Raccord DECA
  • Matière : laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • Fabrication selon les règles de certification de la marque NF079 (pour les DN 3/4"-1/2" et 3/4"-3/4")
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 132 pour vannes NF DN 3/4"-1/2" et 3/4"-3/4"
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø extérieur P.E. 25
Ø raccordement 3/4"
Passage 15
PS 16
Écartement 86

Caractéristiques techniques Vanne à sphère laiton à écrou tournant - raccord DECA à purge modèle droit manette laiton 2/3-1/3

Data sheet

Reference
65700LAP0F20P25
Type de vanne
RBS (robinet à boisseau sphérique) après compteur RBS (robinet à boisseau sphérique) avant compteur
Passage
Réduit
Corps
Laiton titré CW617N interne brossé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Poignée papillon
Entraxe
86mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
Femelle
Diamètre
3/4" Ø25
Pression de service
16B
Température minimum
4°C
Température maximum
40°C
Fluide admissible
Arrosage et irrigation Eau Eau sanitaire et potable
Normes et certifications
Cermet Certification ACS Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Purge Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704003900

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 657

Fiche technique robinet de compteur droit à purge laiton sans plomb 4MS pour tube PE ACS

Download (785.45KB)
