Brass ball valve with rotating nut - DECA drain fitting, angle type with brass lever, 2/3-1/3

Vannes à sphère laiton avant ou après compteur
Vanne à sphère laiton à écrou tournant - raccord DECA à purge modèle équerre manette laiton 2/3-1/3
search
  • Vanne à sphère laiton à écrou tournant - raccord DECA à purge modèle équerre manette laiton 2/3-1/3
  • NOMENCLATURE MODELE ECROU PRISONNIER - RACCORD DECA EQUERRE A PURGE 656

Photos non contractuelles

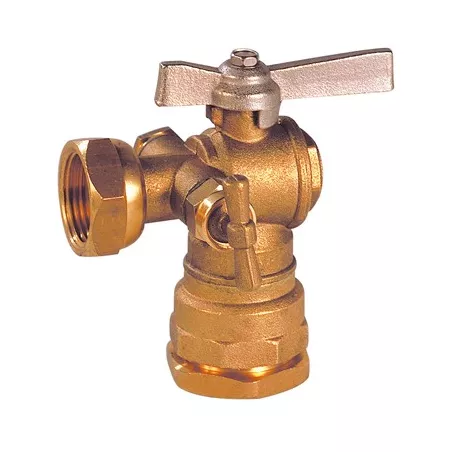

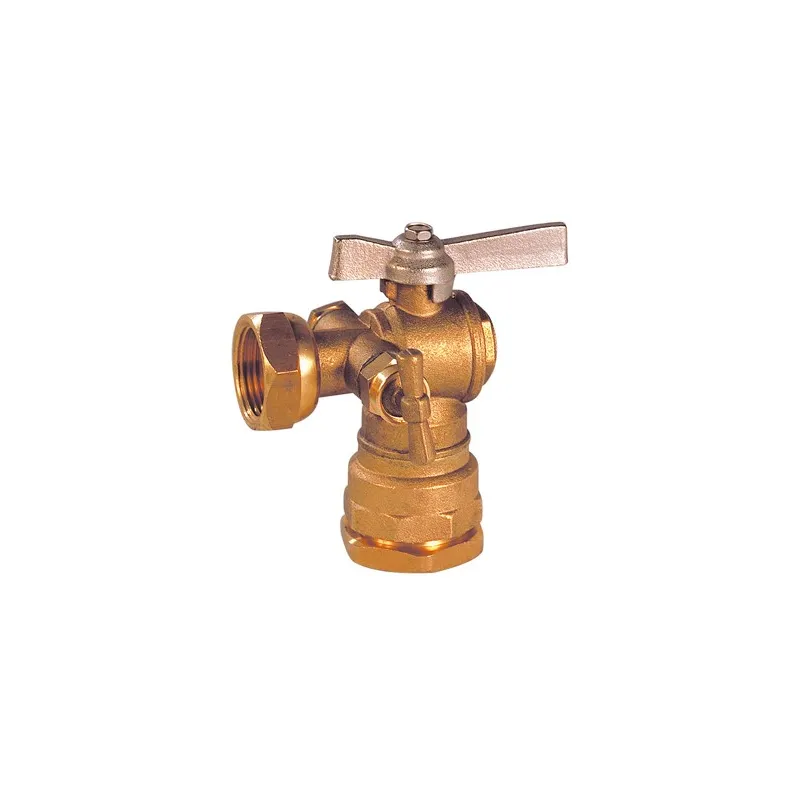

Brass ball valve with rotating nut - DECA 1/4" drain fitting, angle-type model (before or after the meter), ACS-certified, with 2/3-1/3 brass lever

Application:

  • Water supply and distribution networks
  • Minimum permissible temperature Ts: +4°C
  • Maximum permissible temperature Ts: +40°C
  • Maximum permissible pressure Ps: 16 bar

Available in:

BSP captive nut valve / 1/4" DECA angle fitting with drain and brass lever, 2/3-1/3, DN 25-3/4"

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Are you an individual?
Are you a professional?

Log in to find out your discount.

€41.18 Tax included

34.32 € tax excl.

Unité de vente : Pièce
65600LAP0F20P25
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Brass ball valve with rotating nut - DECA drain fitting, angle type with brass lever, 2/3-1/3

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Technical specifications:

  • Before or after the meter
  • PTFE gland
  • Solid ball
  • With rotating nut and DECA fitting
  • Sealing hole on the nut
  • 2/3-1/3 brass lever
  • 1/4" BSP drain
  • Optional padlockable system for DN 3/4" (Ref. 9810K0000000000)

Construction:

  • Body: CW617N-grade brass, internally brushed
  • Ball: Titanium-plated brass CW617N, chrome-plated
  • Ball seals: PTFE
  • Stuffing box: PTFE
  • Non-ejectable stem
  • Construction: DN 25-3/4"
  • Connection: BSP captive nut / DECA fitting
  • Material: brass

Standards:

  • Manufactured in accordance with ISO 9001:2008
  • Manufactured in accordance with the certification requirements of the NF079 mark (for DN 3/4"-1/2" and 3/4"-3/4")
  • DIRECTIVE 97/23/EC: Products excluded from the directive (Article 1, § 3.2)
  • A.C.S. Sanitary Conformity Certificate No. 13 ACC LY 132 for NF valves DN 3/4"-1/2" and 3/4"-3/4"
  • Cylindrical BSP female thread and cylindrical BSP male thread in accordance with ISO 228-1

O.D. P.E. 25
Connection Ø 3/4"
Flow 15
PS 16
Spacing 64.5

Caractéristiques techniques Brass ball valve with rotating nut - DECA drain fitting, angle type with brass lever, 2/3-1/3

Data sheet

Reference
65600LAP0F20P25
Type de vanne
RBS (robinet à boisseau sphérique) après compteur RBS (robinet à boisseau sphérique) avant compteur
Passage
Réduit
Corps
Laiton titré CW617N interne brossé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Poignée papillon
Entraxe
64.5mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
Femelle
Diamètre
3/4" Ø25
Pression de service
16B
Température minimum
4°C
Température maximum
40°C
Fluide admissible
Arrosage et irrigation Eau Eau sanitaire et potable
Normes et certifications
Cermet Certification ACS Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Purge Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704006864

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 656

Fiche technique robinet de compteur équerre à purge laiton sans plomb 4MS pour tube PE ACS

Download (1005.04KB)
