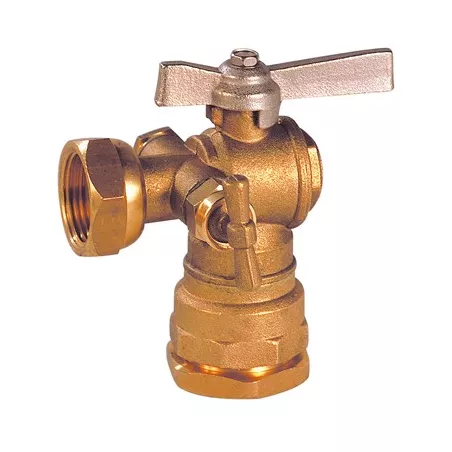

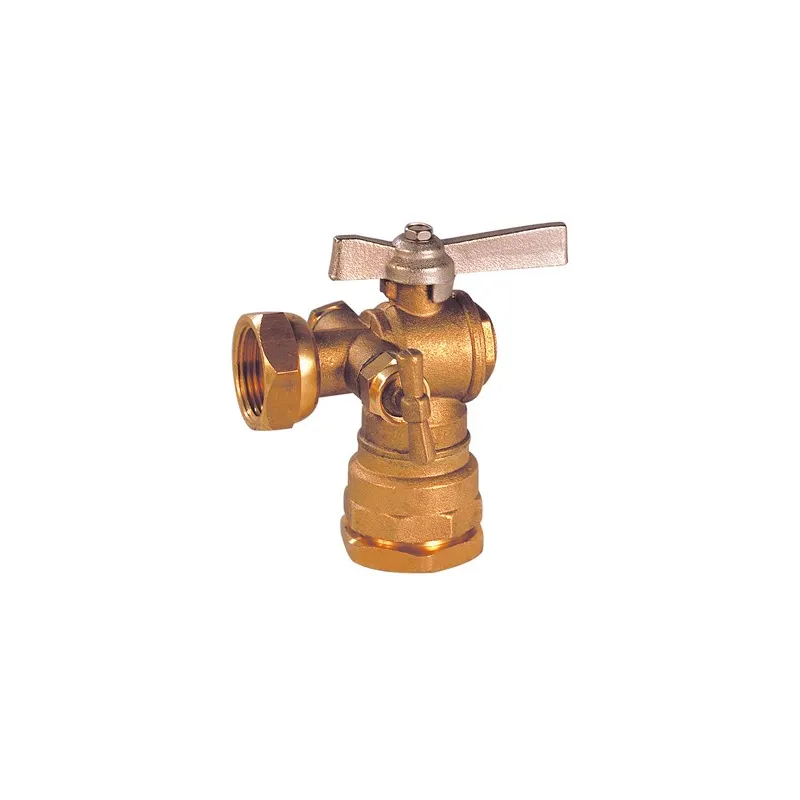

Vanne à sphère laiton à écrou tournant - raccord DECA à purge modèle équerre manette laiton 2/3-1/3

Vannes à sphère laiton avant ou après compteur
Vanne à sphère laiton à écrou tournant - raccord DECA à purge modèle équerre manette laiton 2/3-1/3
search
  • Vanne à sphère laiton à écrou tournant - raccord DECA à purge modèle équerre manette laiton 2/3-1/3
  • NOMENCLATURE MODELE ECROU PRISONNIER - RACCORD DECA EQUERRE A PURGE 656

Photos non contractuelles

Vanne à sphère laiton à écrou tournant - raccord DECA à purge 1/4" modèle équerre avant ou après compteur certifiée ACS manette laiton 2/3-1/3

Utilisation :

  • Réseaux d’adduction et de distribution d’eau
  • Température mini admissible Ts : + 4°C
  • Température maxi admissible Ts : + 40°C
  • Pression maxi admissible Ps : 16 bars

Disponible en :

Vanne à écrou prisonnier BSP / Raccord DECA équerre à purge 1/4“ avec manette laiton 2/3-1/3 DN 25-3/4“

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

46,68 € TTC

38.9 € HT

Unité de vente : Pièce
65600LAP0F20P25
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton à écrou tournant - raccord DECA à purge modèle équerre manette laiton 2/3-1/3

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Avant ou après compteur
  • Presse étoupe PTFE
  • Bille pleine
  • Avec écrou tournant et raccord DECA
  • Trou de plombage sur l’écrou
  • Manette laiton 2/3-1/3
  • Purge 1/4“ BSP
  • Système cadenassable en option pour les DN 3/4“ (Ref.9810K0000000000)

Construction :

  • Corps Laiton titré CW617N interne brossé
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Axe inéjectable
  • Construction : DN 25-3/4"
  • Raccordement : Écrou prisonnier BSP / Raccord DECA
  • Matière : laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • Fabrication selon les règles de certification de la marque NF079 (pour les DN 3/4"-1/2" et 3/4"-3/4")
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 132 pour vannes NF DN 3/4"-1/2" et 3/4"-3/4"
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø extérieur P.E. 25
Ø raccordement 3/4"
Passage 15
PS 16
Écartement 64.5

Caractéristiques techniques Vanne à sphère laiton à écrou tournant - raccord DECA à purge modèle équerre manette laiton 2/3-1/3

Fiche technique

Référence
65600LAP0F20P25
Type de vanne
RBS (robinet à boisseau sphérique) après compteur - RBS (robinet à boisseau sphérique) avant compteur
Passage
Réduit
Corps
Laiton titré CW617N interne brossé
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Type de commande
Poignée papillon
Entraxe
64.5mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
Femelle
Diamètre
3/4" - Ø25
Pression de service
16B
Température minimum
4°C
Température maximum
40°C
Fluide admissible
Arrosage et irrigation - Eau - Eau sanitaire et potable
Normes et certifications
Cermet - Certification ACS - Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Purge - Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
8027704006864

Télécharger La documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Téléchargement (47.83KB)

FT 656

Fiche technique robinet de compteur équerre à purge laiton sans plomb 4MS pour tube PE ACS

Téléchargement (1005.04KB)
