Lockable brass ball valve with captive nut - female

Vannes à sphère laiton avant ou après compteur

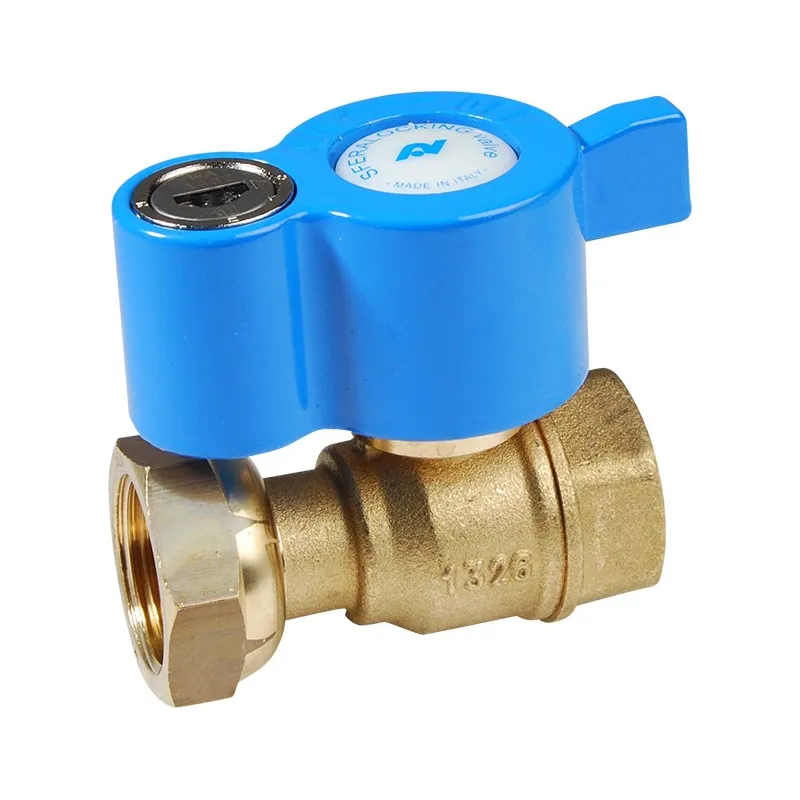

Vanne à sphère laiton cadenassable à écrou prisonnier - femelle
search
  • Vanne à sphère laiton cadenassable à écrou prisonnier - femelle
  • Vanne à sphère laiton cadenassable à écrou prisonnier - femelle avec clé
  • NOMENCLATURE MODELE ECROU PRISONNIER FEMELLE 638
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR )637 638

Photos non contractuelles

ACS-certified brass ball valve with a padlockable rotating nut—female connection before or after the meter

Application:

  • Water supply and distribution networks
  • Minimum permissible temperature Ts: -10°C
  • Maximum permissible temperature Ts: +120°C
  • Maximum allowable pressure Ps: 20 bar

Available in:

Captive nut / BSP female with SFERALOCKING locking system DN 3/4"

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Are you an individual?
Are you a professional?

Log in to find out your discount.

€61.62 Tax included

51.35 € tax excl.

Unité de vente : Pièce
63800L000BFF020
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Lockable brass ball valve with captive nut - female

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Technical specifications:

  • 10-year manufacturer’s warranty (the manufacturer’s warranty does not cover installation defects or wear and tear)
  • Before or after the meter
  • PTFE gland
  • Solid ball
  • With rotating nut
  • Sealing hole on the nut
  • With key-lock system

Construction:

  • Body: CW617N-plated brass, internally brushed
  • Ball: CW617N brass, chrome-plated
  • Ball seals: PTFE
  • PTFE gland
  • Seat: PTFE
  • Handle: Epoxy-coated cast aluminum
  • Rotating nut with sealing hole
  • Construction: DN 1/2" to 1"
  • Connection: BSP captive nut, female
  • Material: Brass

Standards:

  • Manufactured in accordance with ISO 9001:2008
  • DIRECTIVE 97/23/EC: Products excluded from the directive (Article 1, § 3.2)
  • Sanitary Conformity Certificate A.C.S. No. 13 ACC LY 133
  • Cylindrical BSP female thread and cylindrical BSP male thread in accordance with ISO 228-1

Nominal Ø 3/4"
Connection Ø 3/4"
Flow 15
PS 20
Spacing 58

Caractéristiques techniques Lockable brass ball valve with captive nut - female

Data sheet

Reference
63800L000BFF020
Type de vanne
RBS (robinet à boisseau sphérique) après compteur RBS (robinet à boisseau sphérique) avant compteur
Passage
Réduit
Corps
Laiton titré CW617N
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N
Siège
PTFE
Presse-étoupe
PTFE
Commande
Couleur bleu Poignée papillon
Entraxe
58mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
3/4"
Pression de service
20B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation Eau Eau sanitaire et potable
Normes et certifications
Cermet Certification ACS Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Cadenassable Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781179567

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 638

Fiche technique robinet de compteur droit cadenassable sferalocking femelle laiton 4MS ACS

Download (731.11KB)
