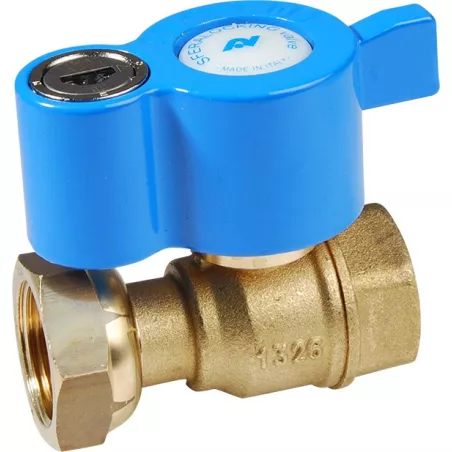

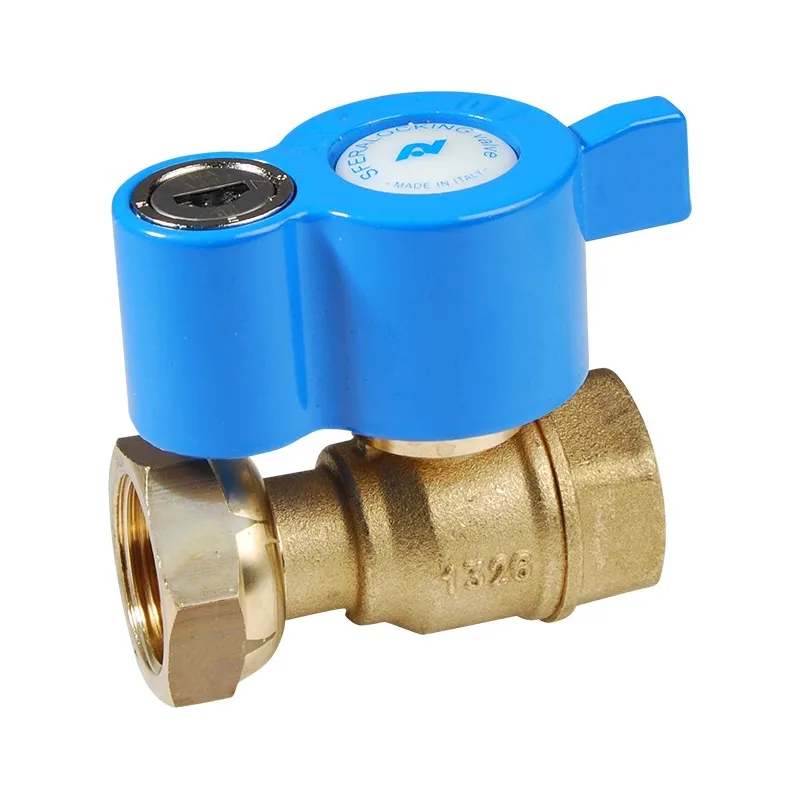

  • Vanne à sphère laiton cadenassable à écrou prisonnier - femelle
  • Vanne à sphère laiton cadenassable à écrou prisonnier - femelle avec clé
  • NOMENCLATURE MODELE ECROU PRISONNIER FEMELLE 638
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR )637 638

Photos non contractuelles

Vanne à sphère laiton cadenassable à écrou tournant - femelle avant ou après compteur certifiée ACS

Utilisation :

  • Réseaux d’adduction et de distribution d’eau
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts : + 120°C
  • Pression maxi admissible Ps : 20 bars

Disponible en :

Ecrou prisonnier / Femelle BSP avec système de cadenassage SFERALOCKING DN 3/4"

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

69,82 € TTC

58.18 € HT

Unité de vente : Pièce
63800L000BFF020
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton cadenassable à écrou prisonnier - femelle

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Garantie fabrication 10 ans ( la garantie fabrication ne couvre pas les défauts d’installation ni les défauts d’usure )
  • Avant ou après compteur
  • Presse étoupe PTFE
  • Bille pleine
  • Avec écrou tournant
  • Trou de plombage sur l’écrou
  • Avec système de cadenassage à clé

Construction :

  • Corps Laiton titré CW617N interne brossé
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Siège PTFE
  • Poignée Fonte d’Aluminium revêtue Epoxy
  • Écrou tournant avec trou de plombage
  • Construction : DN 1/2" à 1“
  • Raccordement : Écrou prisonnier BSP, femelle
  • Matière : laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 133
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 3/4"
Ø raccordement 3/4"
Passage 15
PS 20
Écartement 58

Caractéristiques techniques Vanne à sphère laiton cadenassable à écrou prisonnier - femelle

Fiche technique

Référence
63800L000BFF020
Type de vanne
RBS (robinet à boisseau sphérique) après compteur - RBS (robinet à boisseau sphérique) avant compteur
Passage
Réduit
Corps
Laiton titré CW617N
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton titré CW617N
Siège
PTFE
Presse-étoupe
PTFE
Type de commande
Couleur bleu - Poignée papillon
Entraxe
58mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
3/4"
Pression de service
20B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation - Eau - Eau sanitaire et potable
Normes et certifications
Cermet - Certification ACS - Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Cadenassable - Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
3598781179567

Télécharger La documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Téléchargement (47.83KB)

FT 638

Fiche technique robinet de compteur droit cadenassable sferalocking femelle laiton 4MS ACS

Téléchargement (731.11KB)
