Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur 3/4" (20/27) red butterfly lever

Vannes à sphère laiton avec Prolongateur
Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur poignée papillon
search

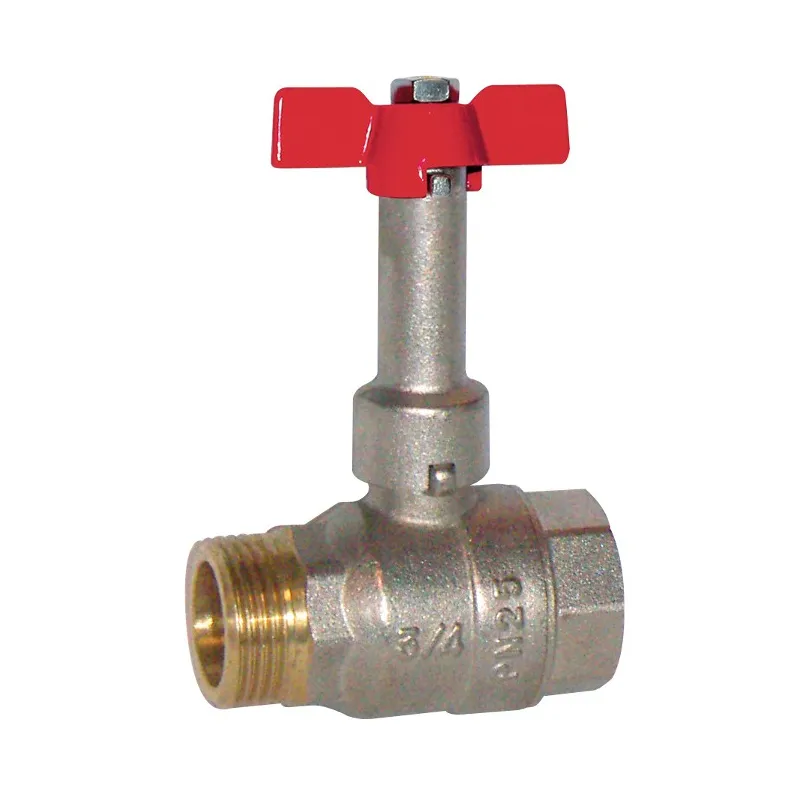

  • Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur poignée papillon
  • Nomenclature modèle mâle femelle poignée papillon rouge

Photos non contractuelles

Vanne à sphère laiton titré CW617N mâle - femelle certifiée avec prolongateur

Robinet à boisseau sphérique laiton avec prolongateur ~ Brass ball valve with extender

Utilisation :

  • Réseaux calorifugés d’adduction et de distribution d’eau.
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts :+ 120°C
  • Pressions maxi admissibles Ps : 30 bars jusqu’au DN 1“ , 20 bars en 1“1/4 et 1“1/2 , 16 bars en 2“

Disponible en :
Mâle / Femelle avec poignée acier plate rouge du 3/8“ au 2“
Mâle / Femelle avec manette papillon rouge du 1/2“ au 3/4“

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : ISO 9001 : 2008 (BSI)Type de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
3/4" (20/27) red butterfly lever
Are you an individual?
Are you a professional?

Log in to find out your discount.

€18.10 Tax included

15.08 € tax excl.

Unité de vente : Pièce
61800N000BMF020
Diameter (in inches): 3/4" (20/27)
Handle type: Red butterfly lever
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur

Caractéristiques techniques :

  • Passage intégral
  • Prolongateur fixe monté
  • Bille pleine
  • Presse étoupe PTFE
  • Poignée acier plate ou manette papillon aluminium
  • Marquage corps “ 80S “ avec ACS,date de fabrication et logo
  • Numéro ACS sur la poignée
  • Poignée réversible

Construction :

  • Corps Laiton titré CW617N extérieur nickelé et intérieur brossé.
  • Sphère Laiton chromée
  • Joints de sphère PTFE.
  • Presse-étoupe PTFE.
  • Poignée réversible.
  • Raccordement : Mâle, Femelle BSP
  • Matière : laiton
  • Dimension : DN 3/8" à 2"

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 14 ACC LY 469
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"
Ø de passage 10 14.5 19 24.5 31 39.5 49.5
Longueur prolongateur 50 50 50 60 70 70 70
Hauteur totale (par rapport à l'axe) 83.7 84.4 88.4 107.5 127.8 134 146
PS 30 30 30 30 20 20 16
Écartement 45 52 60.5 68 81.5 95.5 112.5

Caractéristiques techniques Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur

Data sheet

Reference
61800N000BMF020
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW617N interne brossé et externe nickelé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Joint d'axe PTFE Laiton
Presse-étoupe
PTFE
Commande
Couleur rouge En fonction du modèle choisi Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications
Certification ACS ISO 9001 : 2008 (BSI)
Normalisation
Directive 97/23/CE
Équipements
Sphère percée (évite la rétention d'eau) jusqu'au 1"1/2
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781154205

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

Fiche technique VSL prolongateur

Fiche technique Vanne à sphère laiton titré CW617N avec prolongateur

Download (443.59KB)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur

Voici la liste des références et poids correspondants aux options séléctionnées.
61600N000BMF010 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 3/8" (12/17) - Red flat handle
Diameter (in inches) 3/8" (12/17)
Handle type Red flat handle
Packed weight 0,18585kg
8.32 € tax excl.
Consulter
61800N000BMF015 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 1/2" (15/21) - Red butterfly lever
Diameter (in inches) 1/2" (15/21)
Handle type Red butterfly lever
Packed weight 0,2478kg
10.82 € tax excl.
Consulter
61600N000BMF015 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 1/2" (15/21) - Red flat handle
Diameter (in inches) 1/2" (15/21)
Handle type Red flat handle
Packed weight 0,2478kg
10.82 € tax excl.
Consulter
61600N000BMF020 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 3/4" (20/27) - Red flat handle
Diameter (in inches) 3/4" (20/27)
Handle type Red flat handle
Packed weight 0,33285kg
15.08 € tax excl.
Consulter
61800N000BMF020 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 3/4" (20/27) - Red butterfly lever
Diameter (in inches) 3/4" (20/27)
Handle type Red butterfly lever
Packed weight 0,33285kg
15.08 € tax excl.
Consulter
61600N000BMF025 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 1" (26/34) - Red flat handle
Diameter (in inches) 1" (26/34)
Handle type Red flat handle
Packed weight 0,483kg
21.97 € tax excl.
Consulter
61600N000BMF032 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 1"1/4 (33/42) - Red flat handle
Diameter (in inches) 1"1/4 (33/42)
Handle type Red flat handle
Packed weight 0,78855kg
34.71 € tax excl.
Consulter
61600N000BMF040 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 1"1/2 (40/49) - Red flat handle
Diameter (in inches) 1"1/2 (40/49)
Handle type Red flat handle
Packed weight 1,05105kg
47.71 € tax excl.
Consulter
61600N000BMF050 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 2" (50/60) - Red flat handle
Diameter (in inches) 2" (50/60)
Handle type Red flat handle
Packed weight 1,65165kg
74.69 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Handle type Packed weight Prix
61600N000BMF010 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 3/8" (12/17) - Red flat handle 3/8" (12/17) Red flat handle 0,18585kg 8.32 € tax excl.
61800N000BMF015 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 1/2" (15/21) - Red butterfly lever 1/2" (15/21) Red butterfly lever 0,2478kg 10.82 € tax excl.
61600N000BMF015 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 1/2" (15/21) - Red flat handle 1/2" (15/21) Red flat handle 0,2478kg 10.82 € tax excl.
61600N000BMF020 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 3/4" (20/27) - Red flat handle 3/4" (20/27) Red flat handle 0,33285kg 15.08 € tax excl.
61800N000BMF020 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 3/4" (20/27) - Red butterfly lever 3/4" (20/27) Red butterfly lever 0,33285kg 15.08 € tax excl.
61600N000BMF025 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 1" (26/34) - Red flat handle 1" (26/34) Red flat handle 0,483kg 21.97 € tax excl.
61600N000BMF032 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 1"1/4 (33/42) - Red flat handle 1"1/4 (33/42) Red flat handle 0,78855kg 34.71 € tax excl.
61600N000BMF040 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 1"1/2 (40/49) - Red flat handle 1"1/2 (40/49) Red flat handle 1,05105kg 47.71 € tax excl.
61600N000BMF050 - Vanne à sphère laiton titré CW617N mâle - femelle avec prolongateur - 2" (50/60) - Red flat handle 2" (50/60) Red flat handle 1,65165kg 74.69 € tax excl.
