Vanne de puisage laiton nickelé PN16 red flat handle 1/2" - 3/4" - 19

Vannes à sphère laiton de puisage

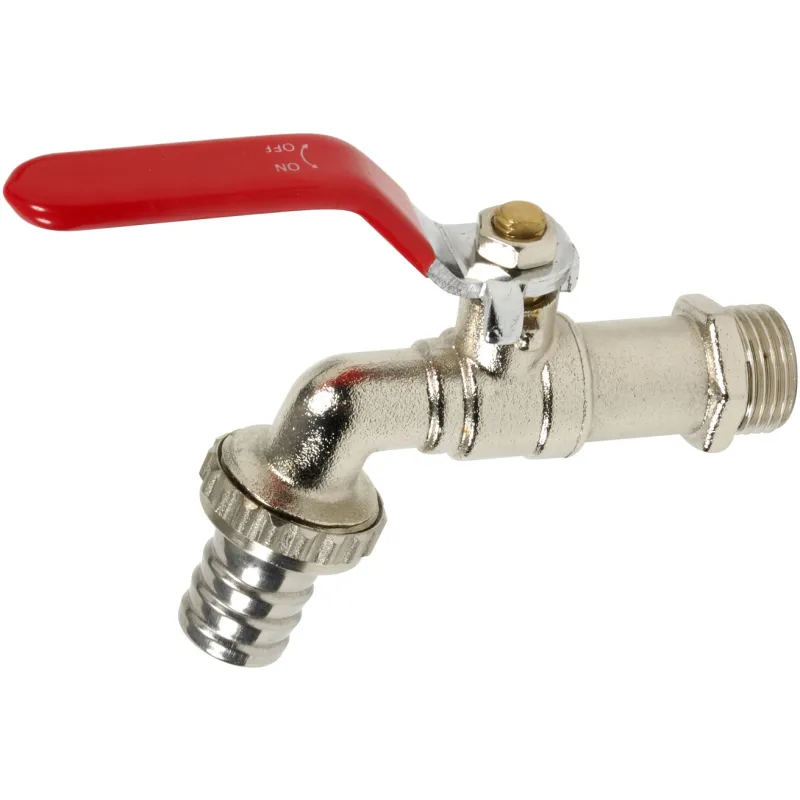

Vanne de puisage laiton nickelés poignée acier plate rouge
search
  • Vanne de puisage laiton nickelés poignée acier plate rouge
  • NOMENCLATURE 696 6961
  • DIMENSIONS 696

Photos non contractuelles

Vanne de puisage laiton nickelé poignée acier plate ou manette papillon rouge certifié ACS

Robinet à boisseau sphérique de puisage ~
Bib cock ball valve

Utilisation :

  • Réseaux de distribution d’eau
  • Température mini admissible Ts : + 0°C
  • Température maxi admissible Ts :+ 60°C
  • Pression maxi admissible PN : 16 Bars

Mâle BSP avec tétine cannelée et poignée acier plate rouge du 1/2" au 1"
Mâle BSP avec tétine cannelée et manette papillon rouge du 1/2" au 3/4"

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : ISO 9001 : 2008 (BSI)Type de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
red flat handle 1/2" - 3/4" - 19
Are you an individual?
Are you a professional?

Log in to find out your discount.

€8.77 Tax included

7.31 € tax excl.

Unité de vente : Pièce
69600N000152019
Ø Nominal - Raccord au nez - tétine: 1/2" - 3/4" - 19
Handle type: Red flat handle
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne de puisage laiton nickelé PN16

Caractéristiques techniques :

  • Raccord au nez
  • Brise jet incorporé
  • Bille pleine
  • Presse étoupe PTFE
  • Poignée acier plate rouge ou manette papillon

Construction :

  • Corps Laiton titré CW617N nickelé
  • Sphère Laiton titré CW617N
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Brise jet incorporé
  • dimension : DN 1/2" à 1"
  • Raccordements : Mâle, cannelé
  • matière : Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 09 ACC LY 198
  • Filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/2" 3/4" 3/4"
Raccord au nez 3/4" 3/4" 1"
Tétine 19 19 20.5
PS 16 16 16

Caractéristiques techniques Vanne de puisage laiton nickelé PN16

Data sheet

Reference
69600N000152019
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton titré CW617N nickelé
Obturateur
Joint de sphère PTFE Sphère laiton titré CW617N
Siège
PTFE
Presse-étoupe
PTFE
Commande
Couleur rouge En fonction du modèle choisi Réversible
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
Mâle
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
0°C
Température maximum
60°C
Fluide admissible
Arrosage et irrigation Eau Eau sanitaire et potable
Normes et certifications
Certification ACS ISO 9001 : 2008 (BSI)
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781103500

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 696

Fiche technique Vanne de puisage laiton nickelés certifié ACS 696

Download (950.12KB)

Caractéristiques liées à la version du produit Vanne de puisage laiton nickelé PN16

Voici la liste des références et poids correspondants aux options séléctionnées.
69600N000152019 - Vanne de puisage laiton nickelé PN16 - 1/2" - 3/4" - 19 - Red flat handle
Ø Nominal - Raccord au nez - tétine 1/2" - 3/4" - 19
Handle type Red flat handle
Packed weight 0,18165kg
7.31 € tax excl.
Consulter
69600NP00152019 - Vanne de puisage laiton nickelé PN16 - 1/2" - 3/4" - 19 - Red butterfly lever
Ø Nominal - Raccord au nez - tétine 1/2" - 3/4" - 19
Handle type Red butterfly lever
Packed weight 0,168kg
7.31 € tax excl.
Consulter
69600NP00202019 - Vanne de puisage laiton nickelé PN16 - 3/4" - 3/4" - 19 - Red butterfly lever
Ø Nominal - Raccord au nez - tétine 3/4" - 3/4" - 19
Handle type Red butterfly lever
Packed weight 0,18165kg
8.87 € tax excl.
Consulter
69600N000202019 - Vanne de puisage laiton nickelé PN16 - 3/4" - 3/4" - 19 - Red flat handle
Ø Nominal - Raccord au nez - tétine 3/4" - 3/4" - 19
Handle type Red flat handle
Packed weight 0,21525kg
8.87 € tax excl.
Consulter
69600N000202520 - Vanne de puisage laiton nickelé PN16 - 3/4" - 1" - 20.5 - Red flat handle
Ø Nominal - Raccord au nez - tétine 3/4" - 1" - 20.5
Handle type Red flat handle
Packed weight 0,252kg
12.32 € tax excl.
Consulter
Référence - Désignation Ø Nominal - Raccord au nez - tétine Handle type Packed weight Prix
69600N000152019 - Vanne de puisage laiton nickelé PN16 - 1/2" - 3/4" - 19 - Red flat handle 1/2" - 3/4" - 19 Red flat handle 0,18165kg 7.31 € tax excl.
69600NP00152019 - Vanne de puisage laiton nickelé PN16 - 1/2" - 3/4" - 19 - Red butterfly lever 1/2" - 3/4" - 19 Red butterfly lever 0,168kg 7.31 € tax excl.
69600NP00202019 - Vanne de puisage laiton nickelé PN16 - 3/4" - 3/4" - 19 - Red butterfly lever 3/4" - 3/4" - 19 Red butterfly lever 0,18165kg 8.87 € tax excl.
69600N000202019 - Vanne de puisage laiton nickelé PN16 - 3/4" - 3/4" - 19 - Red flat handle 3/4" - 3/4" - 19 Red flat handle 0,21525kg 8.87 € tax excl.
69600N000202520 - Vanne de puisage laiton nickelé PN16 - 3/4" - 1" - 20.5 - Red flat handle 3/4" - 1" - 20.5 Red flat handle 0,252kg 12.32 € tax excl.
