Vanne de puisage cadenassable acier inox ASTM A351 CF8M PN16 1/2" - 3/4" - 19

Vannes à sphère laiton de puisage
Vanne de puisage cadenassable acier inox ASTM A351 CF8M PN16
search
  • Vanne de puisage cadenassable acier inox ASTM A351 CF8M PN16
  • NOMENCLATURE 795
  • DIMENSIONS ( en mm ) 795

Photos non contractuelles

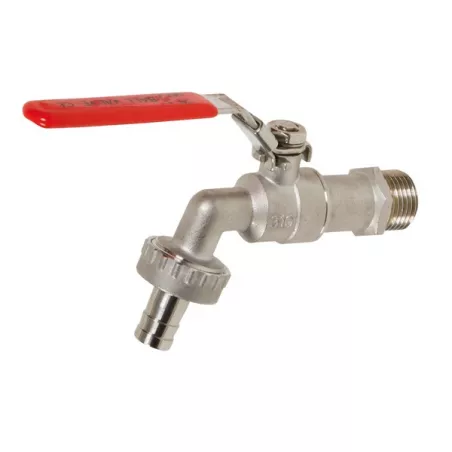

Vanne de puisage acier Inox ASTM A351 CF8M

Robinet à boisseau sphérique de puisage ~
Bib cock ball valve

Utilisation :

  • Industries chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques, air comprimé
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts :+ 150°C
  • Pression maxi admissible PN : 16 Bars

Mâle BSP avec tétine cannelée Ø 19 du 1/2" au 3/4"

Plus de détails
Normes et certifications : TUV CERT ISO 9001 : 2008Type de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
1/2" - 3/4" - 19
Are you an individual?
Are you a professional?

Log in to find out your discount.

€33.62 Tax included

28.02 € tax excl.

Unité de vente : Pièce
79500I000000015
Ø Nominal - Raccord au nez - tétine: 1/2" - 3/4" - 19
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne de puisage cadenassable acier inox ASTM A351 CF8M PN16

Caractéristiques techniques :

  • Raccord au nez
  • Axe inéjectable
  • Bille pleine
  • Étanchéité de l’axe par 2 joints toriques
  • Poignée inox
  • Cadenassable

Construction :

  • Corps et sphère Acier Inox ASTM A351 CF8M
  • Joints de sphère PTFE
  • Deux joints toriques NBR
  • Poignée Acier Inox ASTM A182 F304 cadenassable
  • dimension : DN 1/2" à 3/4"
  • Raccordements : Mâle, cannelé

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/2" 3/4"
Raccord au nez 3/4" 3/4"
Tétine 19 19
PS 16 16

Caractéristiques techniques Vanne de puisage cadenassable acier inox ASTM A351 CF8M PN16

Data sheet

Reference
79500I000000015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Inox ASTM A351 CF8M
Obturateur
Joint de sphère PTFE
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Couleur rouge En fonction du modèle choisi Réversible
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
Mâle
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
0°C
Température maximum
60°C
Fluide admissible
Arrosage et irrigation Eau Eau sanitaire et potable
Normes et certifications
TUV CERT ISO 9001 : 2008
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Cadenassable
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781158272

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 795

Fiche technique Vanne de puisage cadenassable acier inox ASTM A351 CF8M 795

Download (546.66KB)

Caractéristiques liées à la version du produit Vanne de puisage cadenassable acier inox ASTM A351 CF8M PN16

Voici la liste des références et poids correspondants aux options séléctionnées.
79500I000000015 - Vanne de puisage cadenassable acier inox ASTM A351 CF8M PN16 - 1/2" - 3/4" - 19
Ø Nominal - Raccord au nez - tétine 1/2" - 3/4" - 19
Packed weight 0,231kg
28.02 € tax excl.
Consulter
79500I000000020 - Vanne de puisage cadenassable acier inox ASTM A351 CF8M PN16 - 3/4" - 3/4" - 19
Ø Nominal - Raccord au nez - tétine 3/4" - 3/4" - 19
Packed weight 0,3045kg
31.79 € tax excl.
Consulter
Référence - Désignation Ø Nominal - Raccord au nez - tétine Packed weight Prix
79500I000000015 - Vanne de puisage cadenassable acier inox ASTM A351 CF8M PN16 - 1/2" - 3/4" - 19 1/2" - 3/4" - 19 0,231kg 28.02 € tax excl.
79500I000000020 - Vanne de puisage cadenassable acier inox ASTM A351 CF8M PN16 - 3/4" - 3/4" - 19 3/4" - 3/4" - 19 0,3045kg 31.79 € tax excl.
