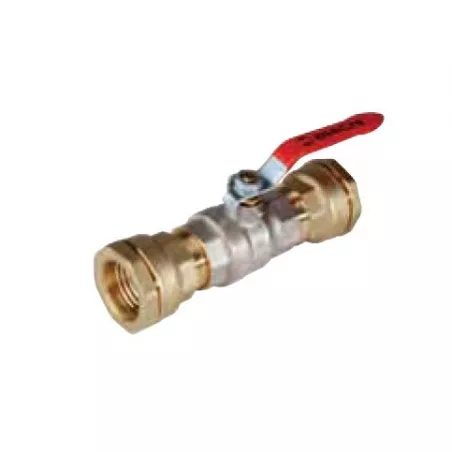

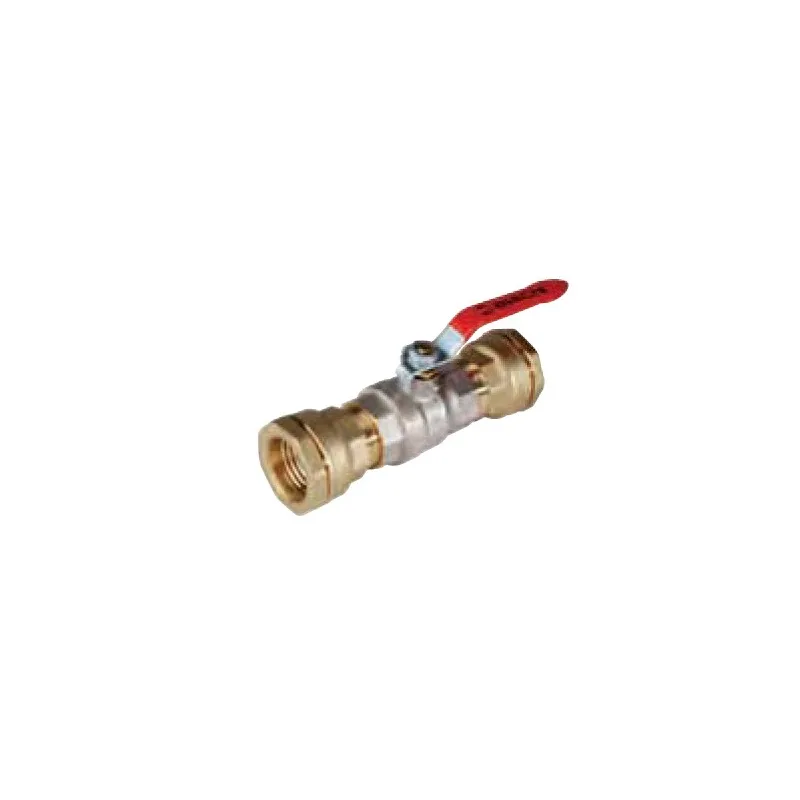

CW617N Titanium-Plated Brass Female-to-Female Ball Valve with PE Pipe Fitting 25 ø

Vannes à sphère laiton modèles spéciaux
Vanne à sphère laiton titré CW617N femelle - femelle avec raccord pour tube PE
search
  • Vanne à sphère laiton titré CW617N femelle - femelle avec raccord pour tube PE
  • NOMENCLATURE VANNE A SPHERE LAITON FEMELLE - FEMELLE 653
  • NOMENCLATURE RACCORDS
  • DIMENSIONS Vanne à sphère laiton titré CW617N femelle - femelle avec raccord pour tube PE

Photos non contractuelles

CW617N Titanium-Plated Brass Female-to-Female Ball Valve with Polyethylene Pipe Fitting

Brass ball valve

Application:

Water supply and distribution networks
Minimum permissible temperature Ts: +4°C Maximum permissible
temperature Ts: +40°C Maximum permissible
pressure Ps: 16

Available in:

  • Brass ball valve with red flat steel handle and 2 male fittings for PE pipe DN 3/4" - Ø 25
  • Brass ball valve with red flat steel handle and 2 male fittings for PE pipe DN 1" - Ø 32
Plus de détails
Normes et certifications : ISO 9001 : 2008 (BSI)1
25 ø
Are you an individual?
Are you a professional?

Log in to find out your discount.

€27.46 Tax included

22.88 € tax excl.

Unité de vente : Pièce
65300L000000P25
Tube diameter: 25 Ø
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information CW617N Titanium-Plated Brass Female-to-Female Ball Valve with PE Pipe Fitting

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Technical specifications:

  • Full-size
  • Non-ejectable shaft
  • Solid ball
  • PTFE gland
  • Flat steel handle
  • Dacromet-coated handle nut (salt spray protection)
  • Reversible handle
  • Tube installation without disassembling the fitting
  • NBR seal for the fitting

Construction:

  • Size: DN 3/4" - Ø 25 and 1" - Ø 32
  • Connection: For PE pipe Ø 25 or Ø 32
  • Material: Brass

Standardization:

  • Manufactured in accordance with ISO 9001:2008
  • DIRECTIVE 97/23/EC: Products excluded from the directive (Article 1, § 3.2)
  • Cylindrical BSP female thread and cylindrical BSP male thread in accordance with ISO 228-1

Nominal Ø 25 32
DN 3/4" 1"
PS 16 16
Length 135 155

Caractéristiques techniques CW617N Titanium-Plated Brass Female-to-Female Ball Valve with PE Pipe Fitting

Data sheet

Reference
65300L000000P25
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW617N interne brossé et externe nickelé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Couleur rouge En fonction du modèle choisi Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
À compression
Raccordement
Pour tube polyéthylène
Diamètre
En fonction du modèle choisi
Pression maximum
16 bar
Température minimum
4°C
Température maximum
40°C
Fluide admissible
Eau
Normes et certifications
ISO 9001 : 2008 (BSI)
Normalisation
Directive 97/23/CE
Unité de vente
Pièce
Garantie fabricant
1 an
