Vanne à sphère laiton titré CW617N femelle - femelle avec raccord pour tube PE 25 ø

Vannes à sphère laiton modèles spéciaux
Vanne à sphère laiton titré CW617N femelle - femelle avec raccord pour tube PE
search
  • Vanne à sphère laiton titré CW617N femelle - femelle avec raccord pour tube PE
  • NOMENCLATURE VANNE A SPHERE LAITON FEMELLE - FEMELLE 653
  • NOMENCLATURE RACCORDS
  • DIMENSIONS Vanne à sphère laiton titré CW617N femelle - femelle avec raccord pour tube PE

Photos non contractuelles

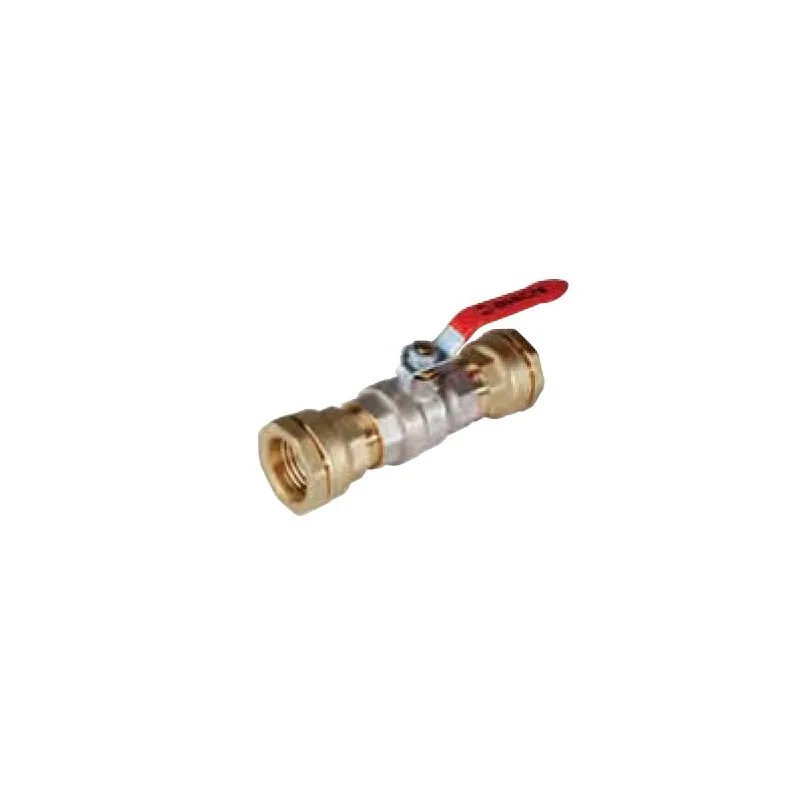

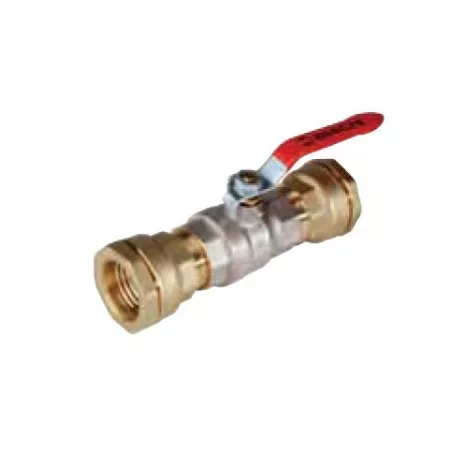

Vanne à sphère laiton titré CW617N femelle - femelle avec raccord pour tube Polyéthylène

Robinet à boisseau sphérique laiton ~ Brass ball valve

Utilisation :

Réseaux d’adduction et de distribution d’eau
Température mini admissible Ts : + 4°C
Température maxi admissible Ts :+ 40°C
Pressions maxi admissibles Ps :16

Disponible en :

  • Vanne à sphère laiton à poignée acier plate rouge avec 2 raccords mâle pour tube PE DN 3/4" - Ø 25
  • Vanne à sphère laiton à poignée acier plate rouge avec 2 raccords mâle pour tube PE DN 1" - Ø 32
Plus de détails
Normes et certifications : ISO 9001 : 2008 (BSI)1
25 ø
Are you an individual?
Are you a professional?

Log in to find out your discount.

€22.88

22.88 € tax excl.

Unité de vente : Pièce
65300L000000P25
Diamètre tube: 25 Ø
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne à sphère laiton titré CW617N femelle - femelle avec raccord pour tube PE

Caractéristiques techniques :

  • Passage intégral
  • Axe inéjectable
  • Bille pleine
  • Presse étoupe PTFE
  • Poignée acier plate
  • Ecrou poignée revêtu Dacromet ( protection brouillard salin )
  • Poignée réversible
  • Montage du tube sans démontage du raccord
  • Joint NBR pour le raccord

Construction :

  • Dimension : DN 3/4"- Ø 25 et 1"- Ø 32
  • Raccordement : Pour tube PE Ø 25 ou Ø 32
  • Matière : Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 25 32
DN 3/4" 1"
PS 16 16
Longueur 135 155

Caractéristiques techniques Vanne à sphère laiton titré CW617N femelle - femelle avec raccord pour tube PE

Data sheet

Reference
65300L000000P25
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW617N interne brossé et externe nickelé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Couleur rouge En fonction du modèle choisi Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
À compression
Raccordement
Pour tube polyéthylène
Diamètre
En fonction du modèle choisi
Pression maximum
16 bar
Température minimum
4°C
Température maximum
40°C
Fluide admissible
Eau
Normes et certifications
ISO 9001 : 2008 (BSI)
Normalisation
Directive 97/23/CE
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781178140

Download documentation

Fiche technique 653

Fiche technique Vanne à sphère laiton titré CW617N femelle - femelle avec raccord pour tube PE 653

Download (339.39KB)

Notice montage 653

Notice montage raccord laiton serrage extérieur 653

Download (135.56KB)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW617N femelle - femelle avec raccord pour tube PE

Voici la liste des références et poids correspondants aux options séléctionnées.
