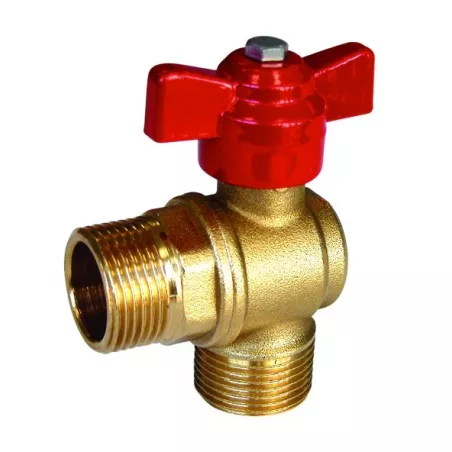

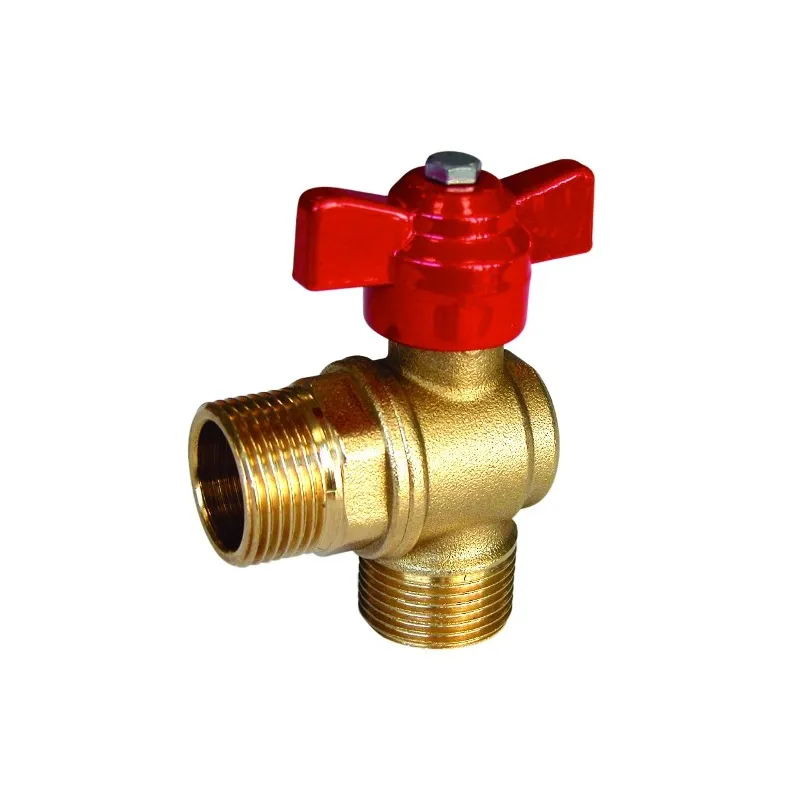

CW617N Titanium-Plated Brass Ball Valve, Angle Type, for Potable Water 1/2"m - 1/2"m

Vannes à sphère laiton modèles spéciaux
Vanne à sphère laiton titré CW617N équerre A.C.S
search
  • Vanne à sphère laiton titré CW617N équerre A.C.S
  • NOMENCLATURE VSL EQUERRE 555
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR )555

Photos non contractuelles

CW617N Titanium-Plated Brass Square Ball Valve for A.C.S.

Brass square ball valve

Application:

Water supply and distribution networks
Minimum permissible temperature Ts: -10°C Maximum permissible
temperature Ts: +120°C Maximum permissible
pressure PN: 16 bar

Available in:

  • Male / Male square with red aluminum butterfly handle DN 1/2"-1/2", 3/4"-1/2", and 3/4"-3/4"
  • Female / Male with red aluminum butterfly handle DN 1/2"-1/2“
Plus de détails
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
1/2"m - 1/2"m
Are you an individual?
Are you a professional?

Log in to find out your discount.

€16.34 Tax included

13.62 € tax excl.

Unité de vente : Pièce
55500L000BMM015
Diamètre: 1/2"M - 1/2"M
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information CW617N Titanium-Plated Brass Ball Valve, Angle Type, for Potable Water

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Technical specifications:

  • L-shaped model
  • Ø 15 mm
  • Solid ball
  • PTFE gland
  • Aluminum butterfly handle

Construction:

  • Size: DN 1/2" to 3/4"
  • Connection: Male, Female BSP
  • Material: Brass

Standardization:

  • Manufactured in accordance with ISO 9001:2008
  • DIRECTIVE 97/23/EC: Products excluded from the directive (Article 1, § 3.2)
  • Sanitary Conformity Certificate A.C.S. No. 13 ACC LY 137
  • Cylindrical BSP female thread and cylindrical BSP male thread in accordance with ISO 228-1

Top connection 1/2"M 1/2"F 3/4"M 3/4"M
Bottom connection 1/2" M 1/2" M 1/2" M 3/4" M
Flow 15 15 15 15
PS 16 16 16 16
Track gauge 51 45.5 54 54

Caractéristiques techniques CW617N Titanium-Plated Brass Ball Valve, Angle Type, for Potable Water

Data sheet

Reference
55500L000BMM015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton titré CW617N interne brossé et externe nickelé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Couleur rouge Poignée papillon
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MM (mâle - mâle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation Eau Eau chauffage Eau glacée et climatisation Eau glycolée Eau sanitaire et potable
Normes et certifications
Cermet Certification ACS Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704007816

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 555

Fiche technique Vanne à sphère laiton titré CW617N équerre A.C.S 555

Download (525.6KB)

Caractéristiques liées à la version du produit CW617N Titanium-Plated Brass Ball Valve, Angle Type, for Potable Water

Voici la liste des références et poids correspondants aux options séléctionnées.
