Vanne à sphère laiton titré CW617N avec raccords chromés C+ pour tube cuivre 10 ø

Vannes à sphère laiton modèles spéciaux
Vanne à sphère laiton titré CW617N avec raccords chromés C+ pour tube cuivre
search
  • Vanne à sphère laiton titré CW617N avec raccords chromés C+ pour tube cuivre
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR ) 670
  • NOMENCLATURE 670

Photos non contractuelles

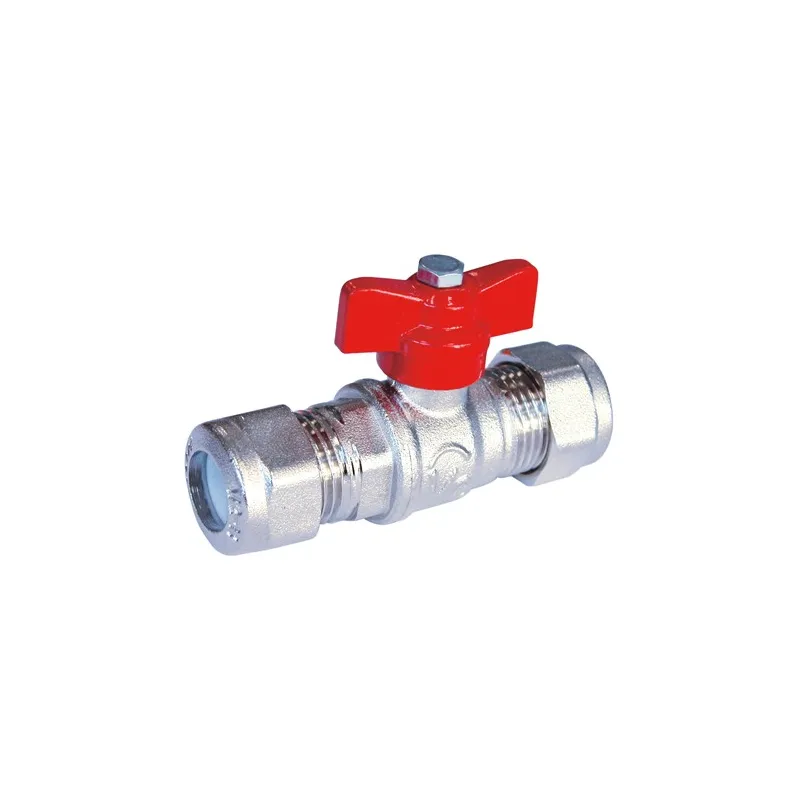

Vanne à sphère laiton titré CW617N avec raccords chromés C+ pour tube cuivre

Robinet à boisseau sphérique laiton ~ Brass ball valve

Utilisation :

Pour fluides courants compatibles
Température mini admissible Ts : + 5°C
Température maxi admissible Ts : + 90°C
Pression maxi admissible PN : 16 bars ( voir courbe sur photo )

ATTENTION : Raccord sphéro-conique non fourni

Disponible en :

  • Mâle BSP / Mâle BSP avec raccords chromés C+ pour cuivre et manette papillon DN 10 à 16
Plus de détails
Normes et certifications : CermetNormes et certifications : SincertNormes et certifications : ISO 9001 : 2008 (BSI)Type de raccordement : Á visser BSP (pas du gaz)1
10 ø
Are you an individual?
Are you a professional?

Log in to find out your discount.

€18.65 Tax included

15.54 € tax excl.

Unité de vente : Pièce
67000N000000010
Tube diameter: 10 Ø
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne à sphère laiton titré CW617N avec raccords chromés C+ pour tube cuivre

Caractéristiques techniques :

  • Bille pleine
  • Presse étoupe PTFE
  • Filetage mâle BSP avec raccords chromés C+ pour cuivre
  • Manette papillon Aluminium courte

Construction :

  • Corps Laiton titré CW617N nickelé
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Axe inéjectable
  • Dimension : DN 10 à 16
  • Raccordement : Sphéro-conique Mâle - Mâle BSP avec bicône pour raccordement sur tube Cuivre.
  • Matière : Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 10 12 14 16
Ø passage 9 9 12 12
PS 16 16 16 16
Écartement 66 66 78 78

Caractéristiques techniques Vanne à sphère laiton titré CW617N avec raccords chromés C+ pour tube cuivre

Data sheet

Reference
67000N000000010
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW617N nickelé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Commande
Couleur rouge Poignée papillon
Entraxe
En fonction du modèle choisi
Type de raccordement
À compression Á visser BSP (pas du gaz)
Raccordement
Pour tube cuivre
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
5°C
Température maximum
90°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
Cermet ISO 9001 : 2008 (BSI) Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704000916

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 670

Fiche technique Vanne à sphère laiton titré CW617N avec raccords chromés C+ pour tube cuivre 670

Download (643.68KB)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW617N avec raccords chromés C+ pour tube cuivre

Voici la liste des références et poids correspondants aux options séléctionnées.
