CW617N Titanium-Plated Brass Ball Valve, Male Thread – Locknut for Manifolds

Vannes à sphère laiton modèles spéciaux

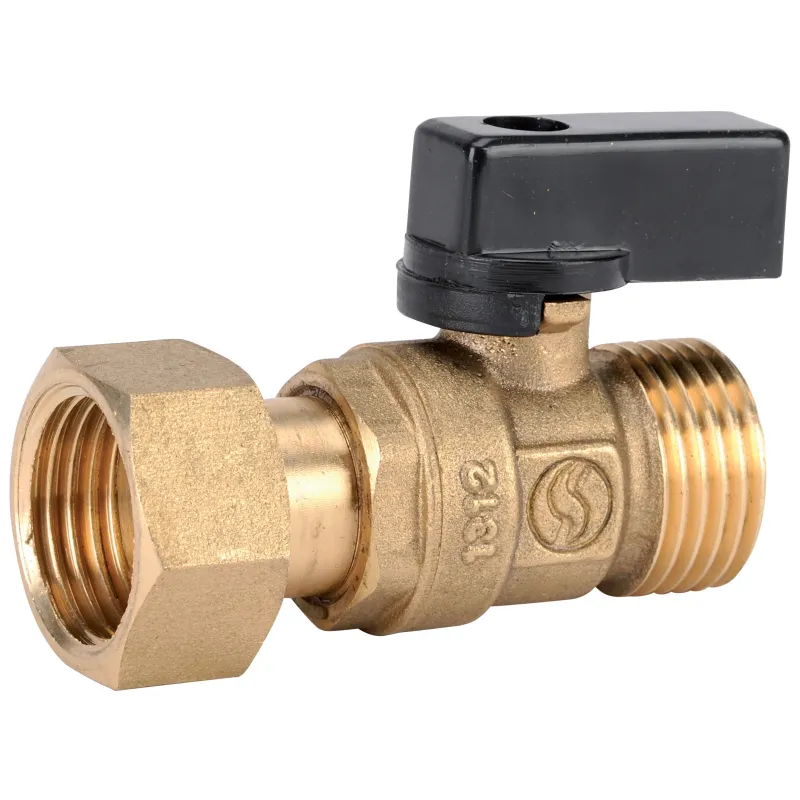

Vanne à sphère laiton titré CW617N mâle - écrou prisonnier pour collecteurs
search
  • Vanne à sphère laiton titré CW617N mâle - écrou prisonnier pour collecteurs
  • COURBE PRESSION TEMPERATURE ( HORS VAPEUR ) 633
  • NOMENCLATURE 633

Photos non contractuelles

CW617N-grade brass ball valve, male thread – captive nut for manifolds

Brass ball valve for manifold ~ Brass ball valve for manifold

Application:

Water supply and distribution networks
Minimum permissible temperature Ts: -10°C Maximum permissible
temperature Ts: +120°C Maximum permissible
pressure Ps: 25 bar

Available in:

  • Captive nut / Male with black nylon butterfly handle DN 1/2"
Plus de détails
Normes et certifications : Certification ACSNormes et certifications : ISO 9001 : 2008 (BSI)Type de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Are you an individual?
Are you a professional?

Log in to find out your discount.

€11.42 Tax included

9.52 € tax excl.

Unité de vente : Pièce
63300L000BMF015
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information CW617N Titanium-Plated Brass Ball Valve, Male Thread – Locknut for Manifolds

The tables and information provided on this page are for indicative purposes only. For tolerances and exact specifications, please refer to the applicable product standards.

Technical specifications:

  • For manifold
  • Follow the flow direction indicated by an arrow on the body
  • Sealed with an O-ring
  • Non-ejectable shaft
  • Solid ball
  • With rotating nut
  • Nylon butterfly lever

Construction:

  • Brushed CW617N brass body
  • Ball: Brass
  • Size: 1/2" DN
  • Connection: BSP captive nut, male
  • Material: Brass

Standardization:

  • Manufactured in accordance with ISO 9001:2008
  • DIRECTIVE 97/23/EC: Products excluded from the directive (Article 1, § 3.2)
  • Cylindrical BSP female thread and cylindrical BSP male thread in accordance with ISO 228-1

Captive nut diameter 1/2"
Connection Ø 1/2"
Ø passage 10
PS 25
Spacing 49

Caractéristiques techniques CW617N Titanium-Plated Brass Ball Valve, Male Thread – Locknut for Manifolds

Data sheet

Reference
63300L000BMF015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton titré CW617N
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton
Siège
PTFE
Axe
Inéjectable - Joint d'axe EPDM
Commande
Couleur noire - Poignée papillon
Entraxe
49mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
1/2"
Pression de service
25B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Eau - Eau chauffage - Eau glacée et climatisation - Eau glycolée - Eau sanitaire et potable
Normes et certifications
Certification ACS - ISO 9001 : 2008 (BSI)
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704007632

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 633

Fiche technique Vanne à sphère laiton titré CW617N mâle - écrou prisonnier pour collecteurs 633

Download (884.04KB)
