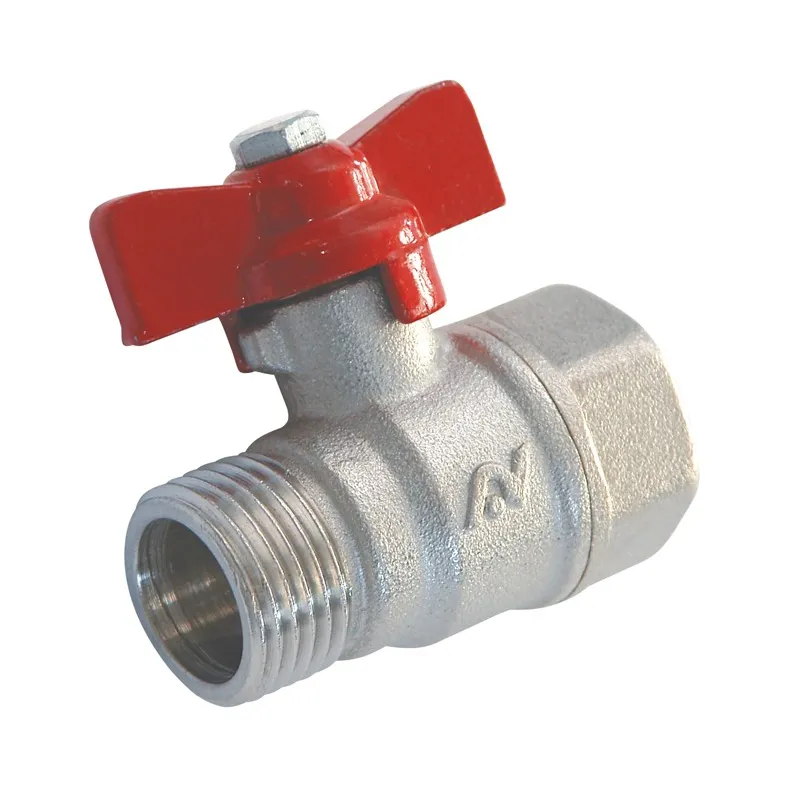

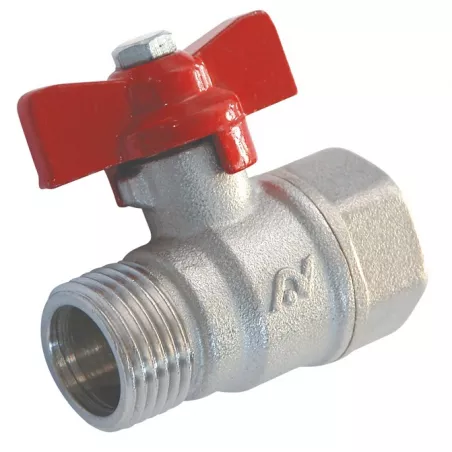

Vanne à sphère laiton titré CW617N mâle - femelle pour collecteurs

Robinet à boisseau sphérique laiton ~ Brass ball valve

Utilisation :

Réseaux d’adduction et de distribution d’eau
Température mini admissible Ts : - 10°C
Température maxi admissible Ts : + 100°C
Pression maxi admissible PN : 25 bars

Disponible en :

  • Mâle / Femelle avec filetage et taraudage BSP et manette papillon DN 1/2"
Plus de détails
Normes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)1
Are you an individual?
Are you a professional?

Log in to find out your discount.

€11.04 Tax included

9.2 € tax excl.

Unité de vente : Pièce
67800N000BMF015
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne à sphère laiton titré CW617N mâle - femelle pour collecteurs

Caractéristiques techniques :

  • Bille pleine
  • Portée plate
  • Manette papillon courte

Construction :

  • Corps Laiton titré CW617N nickelé
  • Sphère Laiton titré CW614N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Dimension :DN 1/2"
  • Raccordement : Mâle , Femelle BSP
  • Matière : Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/2"
Ø passage 12
PS 25
Écartement 48

Caractéristiques techniques Vanne à sphère laiton titré CW617N mâle - femelle pour collecteurs

Data sheet

Reference
67800N000BMF015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton titré CW617N nickelé
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW617N chromée
Siège
PTFE
Presse-étoupe
PTFE
Commande
Couleur rouge Poignée papillon
Entraxe
48mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
1/2"
Pression de service
25B
Température minimum
-10°C
Température maximum
100°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
Cermet Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
8027704000732

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 678

Fiche technique Vanne à sphère laiton titré CW617N mâle - femelle pour collecteurs 678

Download (572.28KB)
