Vanne à sphère laiton 3 voies vertical taraudé femelle BSP 1/4" (8/13) lumière en l

Vannes à sphère laiton trois voies
Vanne à sphère laiton 3 voies vertical taraudé femelle BSP lumière L
search
  • Vanne à sphère laiton 3 voies vertical taraudé femelle BSP lumière L
  • NOMENCLATURE 534 535
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR ) 534 535
  • DIMENSIONS MODELE AVEC LUMIERE EN L REF.534 ( en mm )
  • Positions possible en L 534

Photos non contractuelles

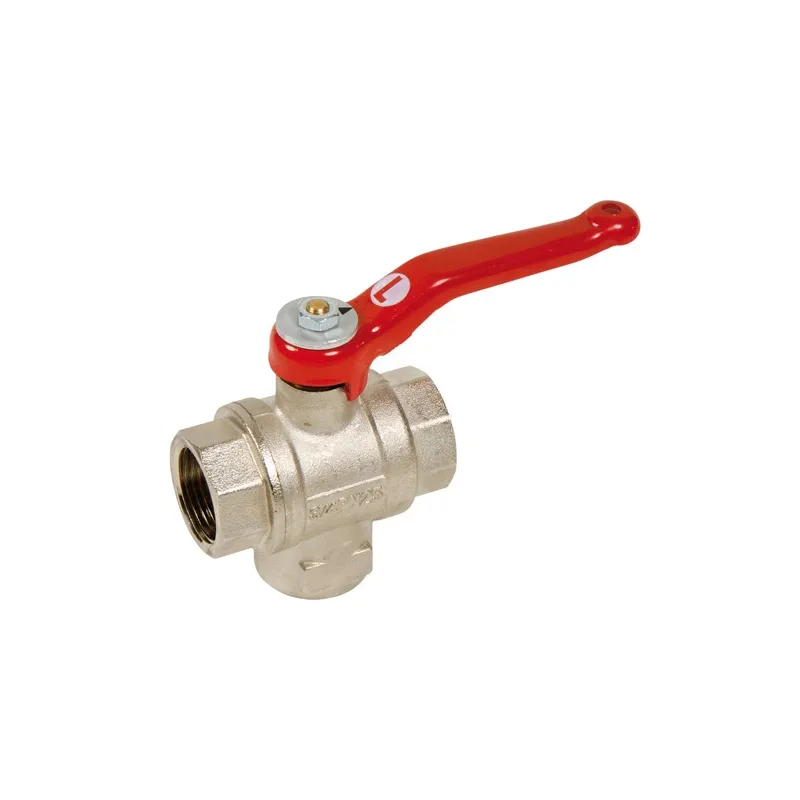

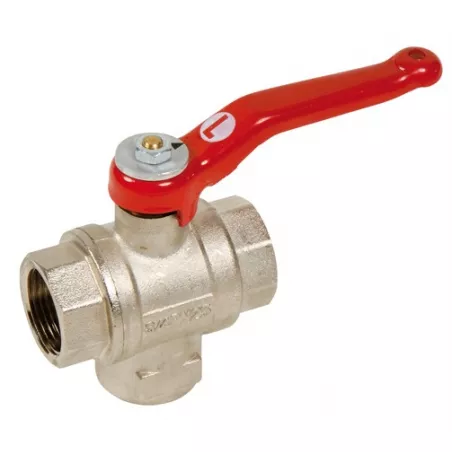

Vanne à sphère laiton titré CW617N 3 voies vertical taraudé femelle BSP lumière en L passage intégral ou en T passage réduit certifié ACS

Robinet à boisseau sphérique PN25 à 3 voies ~
3 ways brass ball valve PN 25 threaded

Utilisation :

  • Pour fluides courants compatibles
  • Températures mini et maxi admissibles Ts : -10°C à + 100°C
  • Pression maxi admissible Ps : 25 bars ( voir courbe sur photo)
  • Pression différentielle : 5 bars maxi

Disponible en :

  • Taraudé femelle BSP cylindrique, lumière en L du DN 1/4" à 3"
  • Taraudé femelle BSP cylindrique, lumière en T du DN 1/4" à 3"
Plus de détails
Normes et certifications : Certification ACSNormes et certifications : ISO 9001 Bureau VERITASType de raccordement : Á visser BSP (pas du gaz)1
1/4" (8/13) lumière en l
Are you an individual?
Are you a professional?

Log in to find out your discount.

€29.17 Tax included

24.31 € tax excl.

Unité de vente : Pièce
53400N000BFF008
Diameter (in inches): 1/4" (8/13)
Type de vanne: Lumière en L
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne à sphère laiton 3 voies vertical taraudé femelle BSP

Caractéristiques techniques :

  • Passage intégral Ref. 53400
  • Passage réduit Ref. 53500
  • 3 Positions
  • Presse étoupe PTFE ( Sauf DN 3“ )
  • 3 voies déviatrices
  • Bille pleine
  • Lumière en L ou en T

Construction :

  • Corps Laiton titré CW617N
  • Sphère Laiton titré CW614N
  • Joints de sphère PTFE.
  • Double étanchéité à l'axe par joint torique FKM et presse-étoupe PTFE.
  • Poignée Acier rouge
  • Dimension : DN 1/4" à 3"
  • Raccordement : Taraudé Femelle BSP
  • Matière : Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Relève de l’article 3, § 3
  • Attestation de conformité sanitaire A.C.S. N° 15 ACC LY 312
  • Raccordement taraudé BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 3"
Ø de passage 53400 10 10 12 20 25 32 39 48 80
Ø de passage 53500 10 10 10 15 20 25 32 40 68
PS 25 25 25 25 25 25 25 25 25
Écartement 53 53 54.5 66.5 74.5 85 97 109 177

Caractéristiques techniques Vanne à sphère laiton 3 voies vertical taraudé femelle BSP

Data sheet

Reference
53400N000BFF008
Type de vanne
Vanne à sphère 3 voies
Passage
Réduit
Corps
Laiton titré CW617N
Obturateur
Bille pleine Joint de sphère PTFE Sphère laiton titré CW614N
Siège
PTFE
Axe
Double étanchéité par joint torique FKM
Presse-étoupe
PTFE
Commande
Couleur rouge Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FFF (femelle - femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
25B
Température minimum
-10°C
Température maximum
100°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
Certification ACS ISO 9001 Bureau VERITAS
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598780004976

Download documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Download (47.83KB)

FT 534

Fiche technique vanne à sphère laiton 4MS 3 voies en L passage intégral femelle BSP

Download (1005.8KB)

FT 535

Fiche technique vanne à sphère laiton 4MS 3 voies en T passage standard femelle BSP

Download (1016.14KB)

Caractéristiques liées à la version du produit Vanne à sphère laiton 3 voies vertical taraudé femelle BSP

Voici la liste des références et poids correspondants aux options séléctionnées.
53500N000BFF008 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1/4" (8/13) - Lumière en T
Diameter (in inches) 1/4" (8/13)
Type de vanne Lumière en T
Packed weight 0,3885kg
24.31 € tax excl.
Consulter
53400N000BFF008 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1/4" (8/13) - Lumière en L
Diameter (in inches) 1/4" (8/13)
Type de vanne Lumière en L
Packed weight 0,40425kg
24.31 € tax excl.
Consulter
53500N000BFF010 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 3/8" (12/17) - Lumière en T
Diameter (in inches) 3/8" (12/17)
Type de vanne Lumière en T
Packed weight 0,36225kg
25.45 € tax excl.
Consulter
53400N000BFF010 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 3/8" (12/17) - Lumière en L
Diameter (in inches) 3/8" (12/17)
Type de vanne Lumière en L
Packed weight 0,3759kg
25.45 € tax excl.
Consulter
53500N000BFF015 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1/2" (15/21) - Lumière en T
Diameter (in inches) 1/2" (15/21)
Type de vanne Lumière en T
Packed weight 0,31815kg
27.33 € tax excl.
Consulter
53400N000BFF015 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1/2" (15/21) - Lumière en L
Diameter (in inches) 1/2" (15/21)
Type de vanne Lumière en L
Packed weight 0,32655kg
27.33 € tax excl.
Consulter
53400N000BFF020 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 3/4" (20/27) - Lumière en L
Diameter (in inches) 3/4" (20/27)
Type de vanne Lumière en L
Packed weight 0,44625kg
35.85 € tax excl.
Consulter
53500N000BFF020 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 3/4" (20/27) - Lumière en T
Diameter (in inches) 3/4" (20/27)
Type de vanne Lumière en T
Packed weight 0,4578kg
35.85 € tax excl.
Consulter
53500N000BFF025 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1" (26/34) - Lumière en T
Diameter (in inches) 1" (26/34)
Type de vanne Lumière en T
Packed weight 0,6615kg
54.02 € tax excl.
Consulter
53400N000BFF025 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1" (26/34) - Lumière en L
Diameter (in inches) 1" (26/34)
Type de vanne Lumière en L
Packed weight 0,6678kg
54.02 € tax excl.
Consulter
53500N000BFF032 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1"1/4 (33/42) - Lumière en T
Diameter (in inches) 1"1/4 (33/42)
Type de vanne Lumière en T
Packed weight 1,05kg
78.94 € tax excl.
Consulter
53400N000BFF032 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1"1/4 (33/42) - Lumière en L
Diameter (in inches) 1"1/4 (33/42)
Type de vanne Lumière en L
Packed weight 1,0395kg
78.94 € tax excl.
Consulter
53500N000BFF040 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1"1/2 (40/49) - Lumière en T
Diameter (in inches) 1"1/2 (40/49)
Type de vanne Lumière en T
Packed weight 1,64325kg
112.26 € tax excl.
Consulter
53400N000BFF040 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1"1/2 (40/49) - Lumière en L
Diameter (in inches) 1"1/2 (40/49)
Type de vanne Lumière en L
Packed weight 1,61595kg
112.26 € tax excl.
Consulter
53400N000BFF050 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 2" (50/60) - Lumière en L
Diameter (in inches) 2" (50/60)
Type de vanne Lumière en L
Packed weight 2,47275kg
192.11 € tax excl.
Consulter
53500N000BFF050 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 2" (50/60) - Lumière en T
Diameter (in inches) 2" (50/60)
Type de vanne Lumière en T
Packed weight 2,47275kg
192.11 € tax excl.
Consulter
53500N000BFF080 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 3" (80/90) - Lumière en T
Diameter (in inches) 3" (80/90)
Type de vanne Lumière en T
Packed weight 7,81725kg
594.33 € tax excl.
Consulter
53400N000BFF080 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 3" (80/90) - Lumière en L
Diameter (in inches) 3" (80/90)
Type de vanne Lumière en L
Packed weight 7,99575kg
594.33 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Type de vanne Packed weight Prix
53500N000BFF008 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1/4" (8/13) - Lumière en T 1/4" (8/13) Lumière en T 0,3885kg 24.31 € tax excl.
53400N000BFF008 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1/4" (8/13) - Lumière en L 1/4" (8/13) Lumière en L 0,40425kg 24.31 € tax excl.
53500N000BFF010 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 3/8" (12/17) - Lumière en T 3/8" (12/17) Lumière en T 0,36225kg 25.45 € tax excl.
53400N000BFF010 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 3/8" (12/17) - Lumière en L 3/8" (12/17) Lumière en L 0,3759kg 25.45 € tax excl.
53500N000BFF015 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1/2" (15/21) - Lumière en T 1/2" (15/21) Lumière en T 0,31815kg 27.33 € tax excl.
53400N000BFF015 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1/2" (15/21) - Lumière en L 1/2" (15/21) Lumière en L 0,32655kg 27.33 € tax excl.
53400N000BFF020 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 3/4" (20/27) - Lumière en L 3/4" (20/27) Lumière en L 0,44625kg 35.85 € tax excl.
53500N000BFF020 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 3/4" (20/27) - Lumière en T 3/4" (20/27) Lumière en T 0,4578kg 35.85 € tax excl.
53500N000BFF025 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1" (26/34) - Lumière en T 1" (26/34) Lumière en T 0,6615kg 54.02 € tax excl.
53400N000BFF025 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1" (26/34) - Lumière en L 1" (26/34) Lumière en L 0,6678kg 54.02 € tax excl.
53500N000BFF032 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1"1/4 (33/42) - Lumière en T 1"1/4 (33/42) Lumière en T 1,05kg 78.94 € tax excl.
53400N000BFF032 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1"1/4 (33/42) - Lumière en L 1"1/4 (33/42) Lumière en L 1,0395kg 78.94 € tax excl.
53500N000BFF040 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1"1/2 (40/49) - Lumière en T 1"1/2 (40/49) Lumière en T 1,64325kg 112.26 € tax excl.
53400N000BFF040 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 1"1/2 (40/49) - Lumière en L 1"1/2 (40/49) Lumière en L 1,61595kg 112.26 € tax excl.
53400N000BFF050 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 2" (50/60) - Lumière en L 2" (50/60) Lumière en L 2,47275kg 192.11 € tax excl.
53500N000BFF050 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 2" (50/60) - Lumière en T 2" (50/60) Lumière en T 2,47275kg 192.11 € tax excl.
53500N000BFF080 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 3" (80/90) - Lumière en T 3" (80/90) Lumière en T 7,81725kg 594.33 € tax excl.
53400N000BFF080 - Vanne à sphère laiton 3 voies vertical taraudé femelle BSP - 3" (80/90) - Lumière en L 3" (80/90) Lumière en L 7,99575kg 594.33 € tax excl.
