Vanne mélangeuse fonte 3 voies à brides PN6 dn 50

Vannes mélangeuses à secteur et moteurs

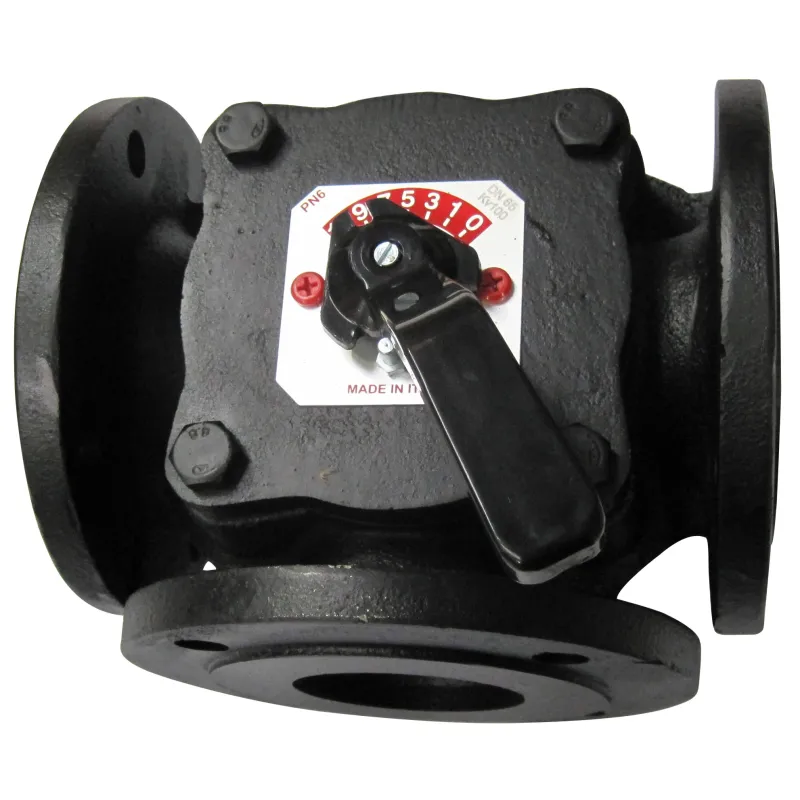

Vanne mélangeuse fonte à brides 3 voies
search
  • Vanne mélangeuse fonte à brides 3 voies

Photo non contractuelle

Vannes mélangeuses à secteur, pour chauffage, 3 voies, Corps fonte, PN6

Fonction :

Les vannes mélangeuses sont utilisées dans les installations de chauffage pour mixer l'eau chaude venant du générateur (chaudière, capteur solaire, pompe à chaleur ...) et l'eau de retour refroidie. Ce mélange permet d'obtenir une  température optimale pour le logement chauffé.

Motorisables

Plus de détails
Type de raccordement : À brides EN1092-1 PN61
dn 50
Are you an individual?
Are you a professional?

Log in to find out your discount.

€330.88 Tax included

275.73 € tax excl.

Unité de vente : Pièce
V3VBRF000PN6050
Flanges: DN 50
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne mélangeuse fonte 3 voies à brides PN6

Caractéristiques :

  • Température maxi. de fonctionnement : 110°C
  • Pression maxi. de fonctionnement : 10 bars
  • Angle de rotation : 90°
  • Couple minimum pour les 3 voies : 0,2 Nm
  • Couple minimum pour les 4 voies : 0,3 Nm
  • Corps de la vanne : Fonte
  • Boisseau - papillon : Laiton
  • Flasque : Aluminium
  • Axe : Laiton
  • Joints d'axe : 2 joints toriques EPDM

Pour une installation avec plancher chauffant ou, plus généralement une installation réalisée avec des tubes en matériaux de synthèse : préférer la gamme de vannes mélangeuses en laiton.

Caractéristiques techniques Vanne mélangeuse fonte 3 voies à brides PN6

Data sheet

Reference
V3VBRF000PN6050
Type de vanne
Vanne mélangeuse 3 voies
Matière
Fonte
Obturateur
laiton
Axe
Laiton
Joint
EPDM Torique
Type de raccordement
À brides EN1092-1 PN6
Diamètre
En fonction du modèle choisi
Pression maximum
10 bar
Température maximum
110°C
Fluide admissible
Eau chauffage
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3523839000494

Download documentation

FT V3V20

Vannes mélangeuses fonte à brides 3 voies

Download (483.99KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne mélangeuse fonte 3 voies à brides PN6

Voici la liste des références et poids correspondants aux options séléctionnées.
V3VBRF000PN6050 - Vanne mélangeuse fonte 3 voies à brides PN6 - DN 50
Flanges DN 50
Packed weight 9,3072kg
275.73 € tax excl.
Consulter
V3VBRF000PN6065 - Vanne mélangeuse fonte 3 voies à brides PN6 - DN 65
Flanges DN 65
Packed weight 12,1296kg
358.05 € tax excl.
Consulter
V3VBRF000PN6080 - Vanne mélangeuse fonte 3 voies à brides PN6 - DN 80
Flanges DN 80
Packed weight 16,59kg
437.26 € tax excl.
Consulter
V3VBRF000PN6100 - Vanne mélangeuse fonte 3 voies à brides PN6 - DN 100
Flanges DN 100
Packed weight 21,42kg
567.61 € tax excl.
Consulter
V3VBRF000PN6125 - Vanne mélangeuse fonte 3 voies à brides PN6 - DN 125
Flanges DN 125
Packed weight 27,93kg
1041.59 € tax excl.
Consulter
V3VBRF000PN6150 - Vanne mélangeuse fonte 3 voies à brides PN6 - DN 150
Flanges DN 150
Packed weight 37,59kg
1390.84 € tax excl.
Consulter
Référence - Désignation Flanges Packed weight Prix
V3VBRF000PN6050 - Vanne mélangeuse fonte 3 voies à brides PN6 - DN 50 DN 50 9,3072kg 275.73 € tax excl.
V3VBRF000PN6065 - Vanne mélangeuse fonte 3 voies à brides PN6 - DN 65 DN 65 12,1296kg 358.05 € tax excl.
V3VBRF000PN6080 - Vanne mélangeuse fonte 3 voies à brides PN6 - DN 80 DN 80 16,59kg 437.26 € tax excl.
V3VBRF000PN6100 - Vanne mélangeuse fonte 3 voies à brides PN6 - DN 100 DN 100 21,42kg 567.61 € tax excl.
V3VBRF000PN6125 - Vanne mélangeuse fonte 3 voies à brides PN6 - DN 125 DN 125 27,93kg 1041.59 € tax excl.
V3VBRF000PN6150 - Vanne mélangeuse fonte 3 voies à brides PN6 - DN 150 DN 150 37,59kg 1390.84 € tax excl.
