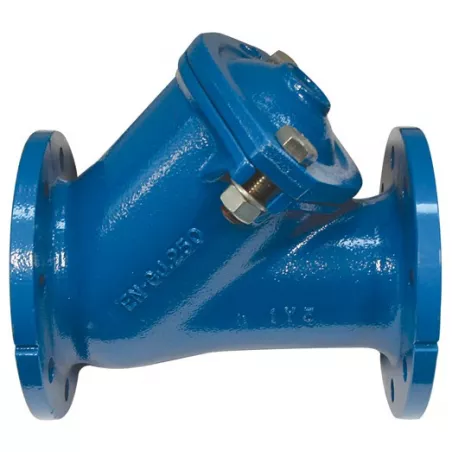

Clapet de non-retour fonte système à boule en fonte à brides dn 200

Clapet anti retour à boule
Clapet de non-retour fonte système à boule en GJL-250 à brides
search
  • Clapet de non-retour fonte système à boule en GJL-250 à brides
  • Schéma 336
  • NOMENCLATURE 336
  • DIMENSIONS ( en mm ) 336
  • DIMENSIONS BRIDES ( en mm ) 336
  • DIAGRAMME PERTES DE CHARGES 336
  • POSITIONS DE MONTAGE 336

Photos non contractuelles

Clapet de non-retour fonte système à boule en fonte pour station de relevage conforme NF EN 12050-4 à brides

Utilisation :

  • Pour réseaux d’adduction, de distribution et d’évacuation d’eau
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts :+ 70°C
  • Pression maxi admissible Ps : 10 bars

Disponible en :

  • A brides RFISO PN10/16 du DN40 au 150 et ISO PN10 au-delà du DN40 au 500

Respecter le sens de passage indiqué sur le corps par une flèche
Certificat CCPU 3.1 : cliquez ici

DN450 et DN500 : produits sur demande

Plus de détails
Normes et certifications : ISO 9001 Bureau VERITASType de raccordement : À brides EN1092-1 PN10Type de raccordement : À brides EN1092-1 PN161
dn 200
Are you an individual?
Are you a professional?

Log in to find out your discount.

€1,043.74

1043.74 € tax excl.

Unité de vente : Pièce
33600F00PN10200
Brides: DN 200
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Clapet de non-retour fonte système à boule en fonte à brides

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Clapet de non-retour fonte système à boule en fonte à brides

Caractéristiques :

  • Clapet à boule
  • Montage vertical avec fluide ascendant ou horizontal ( respecter le sens de passage indiqué sur le corps par une flèche )
  • A brides RF ISO PN10/16 jusqu’au DN150, ISO PN10 au-delà
  • Trappe de visite
  • Peinture époxy couleur bleue RAL 5017 épaisseur 150μ
  • Contre pression minimum pour étanchéité entre 0.3 et 0.5 bars

Construction :

  • Corps et trappe de visite :
    - Fonte EN GJS-400-15 du DN40 au DN50 et du DN125 au DN500
    - Fonte EN GJL-250 du DN65 au DN100
  • Matériau de la boule :
    - Aluminium revêtu NBR jusqu’au DN200.
    - Fonte EN GJS-400-15 revêtue NBR du DN250 au DN500
  • Joint NBR au niveau du DN40
  • Peinture Epoxy
  • Boulonnerie Inox A-2
  • Dimensions : DN 40 à 500
  • Raccordement : A brides RF ISO PN10/16
  • Matière : Fonte

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Tests d’étanchéité suivant la norme ISO 5208 catégorie A
  • Brides suivant la norme EN 1092-2 PN10
  • Écartement suivant la norme EN 558 série 48 (DIN 3202 F6)
  • Conforme à la norme pour les stations de relevage NF EN 12050-4

Ø nominal 40 50 65 80 100 125 150 200 250 300 350 400 450 500
PS 10 10 10 10 10 10 10 10 10 10 10 10 10 10
PN 10/16 10/16 10/16 10/16 10/16 10/16 10/16 10 10 10 10 10 10 10
Écartement 180 200 240 260 300 350 400 500 600 700 800 900 1000 1100

Caractéristiques techniques Clapet de non-retour fonte système à boule en fonte à brides

Data sheet

Reference
33600F00PN10200
Type de clapet / filtre
Horizontal Système à boule Vertical avec fluide ascendant
Corps
En fonction du modèle choisi Fonte EN GJL-250 Fonte EN GJS-400-15
Obturateur
Boule aluminium revêtu NBR Boule fonte EN GLS-400-15 revêtu NBR En fonction du modèle choisi
Entraxe
En fonction du modèle choisi Écartement EN558 série 48
Type de raccordement
En fonction du modèle choisi À brides EN1092-1 PN10 À brides EN1092-1 PN16
Diamètre
En fonction du modèle choisi
Pression de service
10B
Température minimum
-10°C
Température maximum
70°C
Fluide admissible
réseaux d'adduction et distribution d'eau
Normes et certifications
ISO 9001 Bureau VERITAS
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Boulonnerie inox A2 Peinture Epoxy
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781112670

Download documentation

FT 336

Fiche technique Clapet de non-retour fonte système à boule en GJL-250 à brides 336

Download (1.04MB)

NM clapets à brides

Notice montage clapets à brides

Download (38.79KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Clapet de non-retour fonte système à boule en fonte à brides

Voici la liste des références et poids correspondants aux options séléctionnées.
33600F00PN16040 - Clapet de non-retour fonte système à boule en fonte à brides - DN 40
Brides DN 40
Packed weight 6,3kg
172.77 € tax excl.
Consulter
33600F00PN16050 - Clapet de non-retour fonte système à boule en fonte à brides - DN 50
Brides DN 50
Packed weight 9,45kg
172.77 € tax excl.
Consulter
33600F00PN16065 - Clapet de non-retour fonte système à boule en fonte à brides - DN 65
Brides DN 65
Packed weight 12,6kg
172.77 € tax excl.
Consulter
33600F00PN16080 - Clapet de non-retour fonte système à boule en fonte à brides - DN 80
Brides DN 80
Packed weight 12,6kg
220.64 € tax excl.
Consulter
33600F00PN16100 - Clapet de non-retour fonte système à boule en fonte à brides - DN 100
Brides DN 100
Packed weight 25,2kg
309.47 € tax excl.
Consulter
33600F00PN16125 - Clapet de non-retour fonte système à boule en fonte à brides - DN 125
Brides DN 125
Packed weight 35,7kg
467.77 € tax excl.
Consulter
33600F00PN16150 - Clapet de non-retour fonte système à boule en fonte à brides - DN 150
Brides DN 150
Packed weight 52,5kg
611.75 € tax excl.
Consulter
33600F00PN10200 - Clapet de non-retour fonte système à boule en fonte à brides - DN 200
Brides DN 200
Packed weight 95,55kg
1043.74 € tax excl.
Consulter
33600F00PN10250 - Clapet de non-retour fonte système à boule en fonte à brides - DN 250
Brides DN 250
Packed weight 129,15kg
2403.99 € tax excl.
Consulter
33600F00PN10300 - Clapet de non-retour fonte système à boule en fonte à brides - DN 300
Brides DN 300
Packed weight 180,6kg
3271.03 € tax excl.
Consulter
33600F00PN10350 - Clapet de non-retour fonte système à boule en fonte à brides - DN 350
Brides DN 350
Packed weight 271,95kg
5021.41 € tax excl.
Consulter
33600F00PN10400 - Clapet de non-retour fonte système à boule en fonte à brides - DN 400
Brides DN 400
Packed weight 505,05kg
9205.33 € tax excl.
Consulter
33600F00PN10450 - Clapet de non-retour fonte système à boule en fonte à brides - DN 450
Brides DN 450
Packed weight 519,75kg
17866.32 € tax excl.
Consulter
33600F00PN10500 - Clapet de non-retour fonte système à boule en fonte à brides - DN 500
Brides DN 500
Packed weight 703,5kg
20828.89 € tax excl.
Consulter
Référence - Désignation Brides Packed weight Prix
33600F00PN16040 - Clapet de non-retour fonte système à boule en fonte à brides - DN 40 DN 40 6,3kg 172.77 € tax excl.
33600F00PN16050 - Clapet de non-retour fonte système à boule en fonte à brides - DN 50 DN 50 9,45kg 172.77 € tax excl.
33600F00PN16065 - Clapet de non-retour fonte système à boule en fonte à brides - DN 65 DN 65 12,6kg 172.77 € tax excl.
33600F00PN16080 - Clapet de non-retour fonte système à boule en fonte à brides - DN 80 DN 80 12,6kg 220.64 € tax excl.
33600F00PN16100 - Clapet de non-retour fonte système à boule en fonte à brides - DN 100 DN 100 25,2kg 309.47 € tax excl.
33600F00PN16125 - Clapet de non-retour fonte système à boule en fonte à brides - DN 125 DN 125 35,7kg 467.77 € tax excl.
33600F00PN16150 - Clapet de non-retour fonte système à boule en fonte à brides - DN 150 DN 150 52,5kg 611.75 € tax excl.
33600F00PN10200 - Clapet de non-retour fonte système à boule en fonte à brides - DN 200 DN 200 95,55kg 1043.74 € tax excl.
33600F00PN10250 - Clapet de non-retour fonte système à boule en fonte à brides - DN 250 DN 250 129,15kg 2403.99 € tax excl.
33600F00PN10300 - Clapet de non-retour fonte système à boule en fonte à brides - DN 300 DN 300 180,6kg 3271.03 € tax excl.
33600F00PN10350 - Clapet de non-retour fonte système à boule en fonte à brides - DN 350 DN 350 271,95kg 5021.41 € tax excl.
33600F00PN10400 - Clapet de non-retour fonte système à boule en fonte à brides - DN 400 DN 400 505,05kg 9205.33 € tax excl.
33600F00PN10450 - Clapet de non-retour fonte système à boule en fonte à brides - DN 450 DN 450 519,75kg 17866.32 € tax excl.
33600F00PN10500 - Clapet de non-retour fonte système à boule en fonte à brides - DN 500 DN 500 703,5kg 20828.89 € tax excl.
