Vanne à sphère PVC modèle industrie à coller 20 ø

RBS série PVC Industrie
Vanne à sphère PVC modèle industrie à coller
search
  • Vanne à sphère PVC modèle industrie à coller
  • NOMENCLATURE 598 599
  • DIMENSIONS MODELE AVEC EMBOUTS A COLLER 598
  • DIAGRAMME PERTE DE CHARGES 598 599
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR ) 598 599

Photos non contractuelles

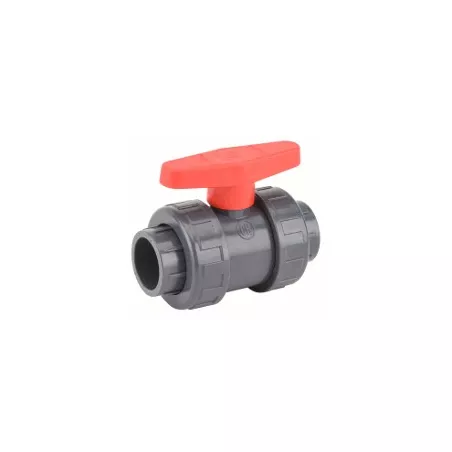

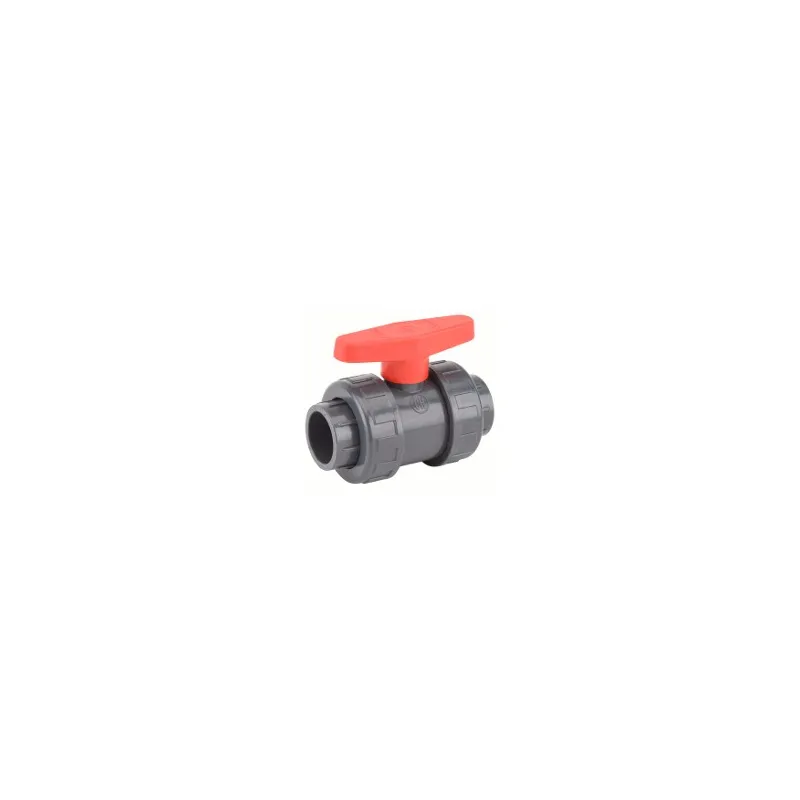

Vanne à sphère PVC modèle industrie à coller pour fluides courants compatibles

Robinet à boisseau sphérique à bille en PVC-U ~
PVC-U ball valve

Utilisation :

  • Fluides courants compatibles
  • Δp maxi : 3 bars
  • Température mini admissible Ts : + 0 °C
  • Température maxi admissible Ts : + 60°C
  • Pression maxi admissible PN : 16 bars pour modèle à coller Ref.59800 ( voir courbe sur photo )

Disponible en :

  • Avec embouts à coller DN15/20 à 50/63
Plus de détails
Normes et certifications : ISO 9001 Bureau VERITAS1
20 ø
Are you an individual?
Are you a professional?

Log in to find out your discount.

€18.33

18.33 € tax excl.

Unité de vente : Pièce
59800P0000AC020
Diamètre tube: 20 Ø
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Vanne à sphère PVC modèle industrie à coller

Caractéristiques techniques :

  • Respecter le sens de passage indiqué sur le corps par une flèche
  • Modèle 3 pièces
  • Double joint torique FPM
  • Poignée en PP

Construction :

  • Corps et sphère en P.V.C-U
  • Joints de sphère PTFE
  • Double joint torique FPM à l’axe
  • Poignée Polypropylène
  • Dimension : DN 1/2“ à 2“
  • Raccordement : Femelle / Femelle BSP
  • Matière : PVC-U

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Dimensions suivant la norme EN 1452
  • Test suivant la norme UNE EN 917
  • Taraudage cylindrique femelle BSP suivant la norme ISO 228-1

Ø raccord 20 25 32 40 50 63
Ø passage 15 20 25 32 40 50
PS 16 16 16 16 16 16
Écartement 94.5 102 115 130 144 166

Caractéristiques techniques Vanne à sphère PVC modèle industrie à coller

Data sheet

Reference
59800P0000AC020
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
PVC-U
Obturateur
PVC-U
Siège
PTFE
Axe
Double joint torique FPM
Commande
Couleur orange
Entraxe
En fonction du modèle choisi
Type de raccordement
À coller
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression différentielle
3B max
Pression de service
16B
Température minimum
0°C
Température maximum
60°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
ISO 9001 Bureau VERITAS
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3598781153802

Download documentation

FT 598

Fiche technique vanne à sphère PVC-U série Industrie à coller

Download (1MB)

Caractéristiques liées à la version du produit Vanne à sphère PVC modèle industrie à coller

Voici la liste des références et poids correspondants aux options séléctionnées.
59800P0000AC020 - Vanne à sphère PVC modèle industrie à coller - 20 Ø
Diamètre tube 20 Ø
Packed weight 0,16275kg
18.33 € tax excl.
Consulter
59800P0000AC025 - Vanne à sphère PVC modèle industrie à coller - 25 Ø
Diamètre tube 25 Ø
Packed weight 0,21735kg
25.16 € tax excl.
Consulter
59800P0000AC032 - Vanne à sphère PVC modèle industrie à coller - 32 Ø
Diamètre tube 32 Ø
Packed weight 0,32655kg
29.02 € tax excl.
Consulter
59800P0000AC040 - Vanne à sphère PVC modèle industrie à coller - 40 Ø
Diamètre tube 40 Ø
Packed weight 0,49665kg
36.01 € tax excl.
Consulter
59800P0000AC050 - Vanne à sphère PVC modèle industrie à coller - 50 Ø
Diamètre tube 50 Ø
Packed weight 0,80535kg
48.59 € tax excl.
Consulter
59800P0000AC063 - Vanne à sphère PVC modèle industrie à coller - 63 Ø
Diamètre tube 63 Ø
Packed weight 1,13925kg
57.01 € tax excl.
Consulter
Référence - Désignation Diamètre tube Packed weight Prix
59800P0000AC020 - Vanne à sphère PVC modèle industrie à coller - 20 Ø 20 Ø 0,16275kg 18.33 € tax excl.
59800P0000AC025 - Vanne à sphère PVC modèle industrie à coller - 25 Ø 25 Ø 0,21735kg 25.16 € tax excl.
59800P0000AC032 - Vanne à sphère PVC modèle industrie à coller - 32 Ø 32 Ø 0,32655kg 29.02 € tax excl.
59800P0000AC040 - Vanne à sphère PVC modèle industrie à coller - 40 Ø 40 Ø 0,49665kg 36.01 € tax excl.
59800P0000AC050 - Vanne à sphère PVC modèle industrie à coller - 50 Ø 50 Ø 0,80535kg 48.59 € tax excl.
59800P0000AC063 - Vanne à sphère PVC modèle industrie à coller - 63 Ø 63 Ø 1,13925kg 57.01 € tax excl.
