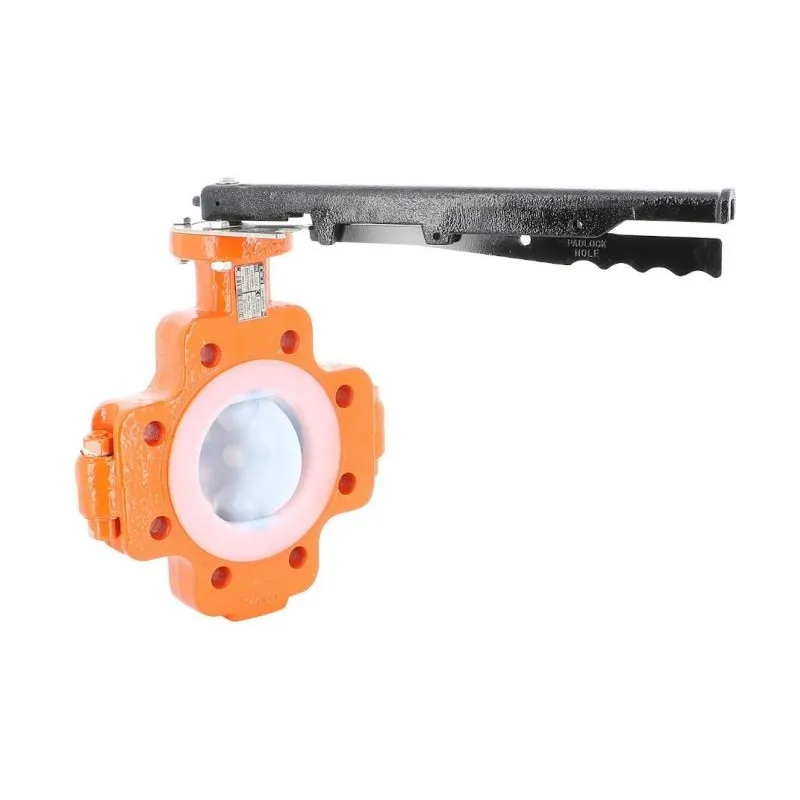

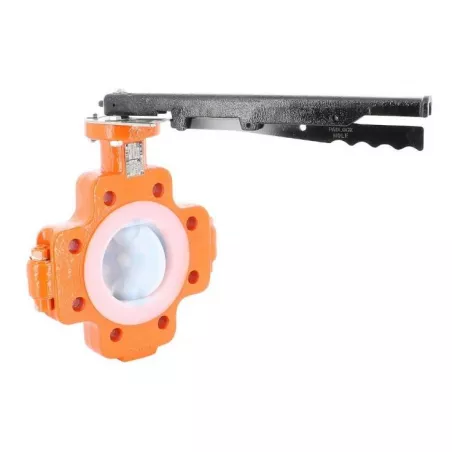

Robinet papillon LUG  XOMOX corps fonte revêtu PFA  PN10

Utilisation :

Robinet papillon à oreilles taraudées XOMOX revêtu PFA pour le sectionnement ou le réglage de fluides dans les réseaux chimiques et pharmaceutiques, industries pétrochimiques, vide.
Faible couple de manoeuvre permettant l’usage d’actionneur de taille réduite.
Bague d’étanchéité PTFE recouvrant l’axe et le protégeant contre la corrosion.

  • Industries chimiques et pharmaceutiques, industries pétrochimiques et vide
  • Températures mini et maxi admissibles Ts : -20°C à + 200°C
  • Pression maxi admissible Ps : 16 bars jusqu’au DN150, 10 bars au-delà ( voir courbe )
  • Pression différentielle maxi : 10 bars pour tous les DN

Disponible en :

  • Robinet papillon à oreilles taraudées fonte revêtu PFA à commande par poignée PN10/16 du DN50 au DN150
  • Robinet papillon à oreilles taraudées fonte revêtu PFA à commande par réducteur à volant PN10 du DN200 au DN400
Plus de détails
Normes et certifications : ATEXType de raccordement : Entre brides PN10-16
dn50 ~ 2'' ~ ø60.30
XLDLFP0PN160050
Diameter (in inches): DN50 ~ 2'' ~ Ø60.30
PRODUCT AVAILABLE EXCLUSIVELY ON QUOTATION
mode_edit Request a quote
Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Certificates materials pour Robinet papillon LUG XOMOX corps fonte revêtu PFA

Would you like to order materials that require a material certificate?

Here are the steps to follow :

1. Add product to cart.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le material certificate desired).

Currently selected product reference : --

Complément d'information Robinet papillon LUG XOMOX corps fonte revêtu PFA

Caractéristiques :

  • Corps en 2 parties
  • Revêtement PFA
  • Faible couple de manoeuvre
  • Triple joints FKM à l’axe
  • Rondelles ressort comprimant en continu la garniture pour une excellente étanchéité
  • Gainage du palier intérieur pour une résistance optimale à la corrosion
  • Emissions fugitives EN 15848-1 : 2006 et TA LUFT VDI 2440
  • Tige et papillon monobloc associés à un système anti-éjection (compatible API 609)
  • Manchette PFA large protégeant les âmes FKM
  • Motorisable ( Platine ISO 5211 )
  • Bague d’étanchéité PTFE à l’axe assurant protection contre la corrosion
  • Modèle à trous taraudés (Lug)
  • Entre brides PN10/16 jusqu’au DN150, PN10 au-delà
  • Poignée fonte GS cadenassable crantée 8 positions jusqu’au DN150
  • Peinture Polyuréthane PUR couleur orange RAL2009 épaisseur 80-100 μm

Construction :

  • Dimensions : DN50 à DN400
  • Raccordement : Entre Brides PN10/16
  • Pression Maxi : 16 Bars (10 bars à partir du DN200)
  • Matière : Corps Fonte EN-GJS-400-18-LT revêtu PFA

Normalisations :

  • Fabricant certifié ISO 9001:2015
  • DIRECTIVE 2014/68/UE : CE N° 0575
    Catégorie de risque III module H
  • Certificat 3.1 sur demande
  • Tests d’étanchéité suivant la norme EN 12266-1, Taux A
  • Emissions fugitives suivant la norme EN 15848-1 : 2006 Classe BH et TA LUFT VDI 2440
  • Robinet compatible avec le règlement alimentaire CE 1935/2004 et FDA sur demande
  • Raccordement entre brides suivant la norme EN 1092-1 PN10/16
  • Platine suivant la norme ISO 5211
  • Ecartement suivant la norme ISO 5752 courte série 20, EN 558 série 20, sauf DN350 suivant EN558 série 108
  • ATEX Groupe II Catégorie 2 G/2Dc Zone 1 & 21 Zone 2 &22 suivant la directive 2014/34/UE

Caractéristiques techniques Robinet papillon LUG XOMOX corps fonte revêtu PFA

Data sheet

Reference
XLDLFP0PN160050
Gamme
XOMOX
Corps
Corps Fonte EN-GJS-400-18-LT revêtu PFA
Type de raccordement
Entre brides PN10-16
Diamètre
En fonction du modèle choisi
Pression maximum
10 bar 16 bar
Température minimum
-20°C
Température maximum
200°C
Fluide admissible
Industries chimiques Industries pharmaceutiques Industries pétrochimiques
Normes et certifications
ATEX CE 1935/2004 Directive 2014/68/UE EN 12266-1 ISO 9001 : 2015
Normalisation
Directive 2014/68/UE
Poid
En fonction du modèle choisi
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce

Download documentation

FT XLDL

Fiche technique Robinet papillon LUG XOMOX corps fonte revêtu PFA
