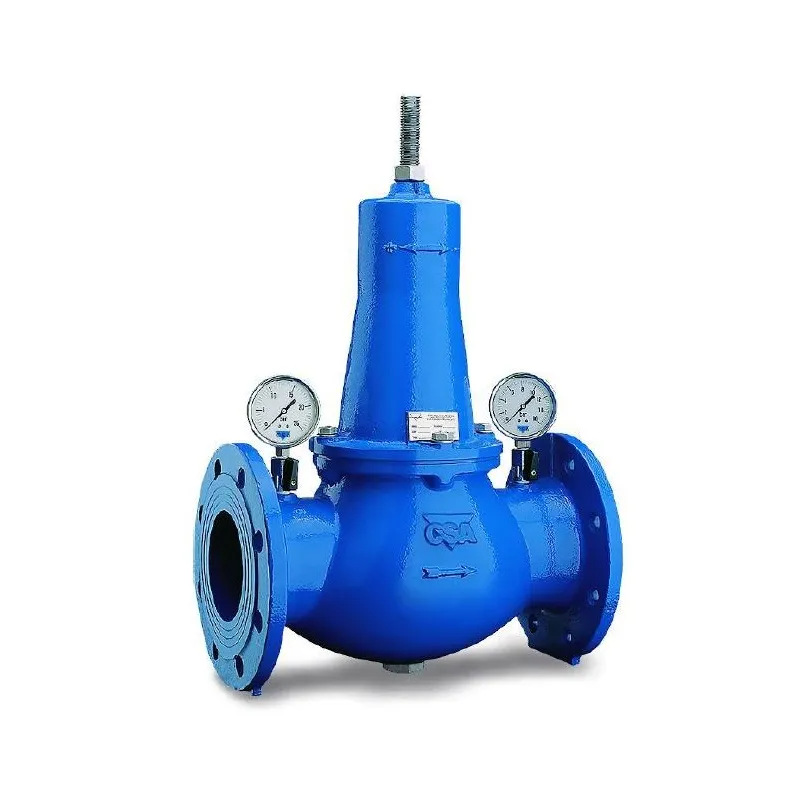

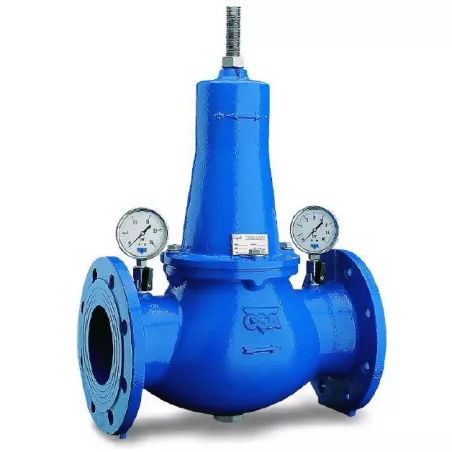

Réducteur stabilisateur de pression fonte VRCD PN 10 / 16 gamme CSA

Utilisation :

Le réducteur de pression CSA à action directe modèle VRCD réduit et stabilise la pression aval à une valeur constante indépendamment des variations de débit et de pression amont. Il peut être utilisé pour l’eau, l’air et les fluides en général avec une pression de fonctionnement maximale de 40 bars.

  • Réseaux de distribution d’eau potable, irrigation, systèmes de refroidissement, réseaux de protection incendie
  • Température mini admissible Ts : + 0°C
  • Température maxi admissible Ts : + 60°C
  • Pression maxi admissible Ps : 40 bars en amont
  • Plage de réglage : 1.5 à 6 bars en aval

Disponible en :

  • Réducteur stabilisateur de pression fonte CSA VRCD à brides PN10/16 du DN50 au DN150, sortie 1.5-6 bars
Plus de détails
Normes et certifications : Certification ACSNormes et certifications : WRASType de raccordement : À brides PN10/16 (EN1092-2)Fluide admissible : Eau sanitaire et potable
dn50 ~ 2'' ~ ø60.30
Are you an individual?
Are you a professional?

Log in to find out your discount.

€1,440.43 Tax included

1200.36 € tax excl.

Unité de vente : Pièce
495RSP0PN160050
Diameter (in inches): DN50 ~ 2'' ~ Ø60.30
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information Réducteur stabilisateur de pression fonte VRCD

Technologie innovante d’auto-nettoyage du piston, brevet en cours, afin d’améliorer les performances tout en réduisant les opérations de maintenance.
Partie mobile composée de 3 composants inox confectionnés par machines à commande numérique de sorte à assurer une exactitude maximale de la réduction de pression et une précision accrue au glissement évitant les frottements et les risques de fuites.
Prises de pression amont/aval pour manomètres DN1/4" BSP.
Large chambre d’expansion assurant une meilleure résistance à la cavitation.

Caractéristiques :

  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Piston auto-nettoyant
  • Large chambre d’expansion assurant une meilleure résistance à la cavitation
  • Prises de pression amont et aval DN1/4" BSP (manomètres non fournis)
  • Pression de sortie réglable de 1.5 à 6 bars
  • Peinture époxy couleur bleue RAL 5005 appliquée par technologie FBT

Construction :

  • Dimensions : DN50-DN100
  • Raccordement : A Brides PN10/16
  • Pression Maxi : 40 Bars
  • Matière : Corps fonte EN GJS-450-10

Normalisations :

  • Fabricant certifié ISO 9001 : 2015
  • DIRECTIVE 2014/68/UE : Produits exclus de la directive (Article 1, § 2b)
  • Conception suivant norme EN 1074/4
  • Attestation de conformité sanitaire A.C.S. N° 18 ACC NY 096
  • Certification pour l’eau potable Anglaise WRAS
  • Brides R.F. suivant la norme EN 1092-2 PN10/16
  • Ecartement suivant la norme EN 558 Série 1 (DIN 3202-1 F1)

Caractéristiques techniques Réducteur stabilisateur de pression fonte VRCD

Data sheet

Reference
495RSP0PN160050
Gamme
CSA
Corps
Corps fonte GJS-450-10
Type de raccordement
À brides PN10/16 (EN1092-2)
Diamètre
En fonction du modèle choisi
Pression maximum
40 bar
Température minimum
0°C
Température maximum
60°C
Fluide admissible
Arrosage et irrigation Eau Eau sanitaire et potable Réseaux incendie
Normes et certifications
Certification ACS ISO 9001 : 2015 WRAS
Normalisation
Directive 2014/68/UE
Poid
En fonction du modèle choisi
Unité de vente
Pièce

Download documentation

FT 495

Fiche technique Réducteur stabilisateur de pression fonte VRCD

Download (824.75KB)

Caractéristiques liées à la version du produit Réducteur stabilisateur de pression fonte VRCD

Voici la liste des références et poids correspondants aux options séléctionnées.
495RSP0PN160050 - Réducteur stabilisateur de pression fonte VRCD - DN50 ~ 2'' ~ Ø60.30
Diameter (in inches) DN50 ~ 2'' ~ Ø60.30
Packed weight 13kg
1200.36 € tax excl.
Consulter
495RSP0PN160065 - Réducteur stabilisateur de pression fonte VRCD - DN65 ~ 2''1/2 ~ Ø76.10
Diameter (in inches) DN65 ~ 2''1/2 ~ Ø76.10
Packed weight 20kg
1580.02 € tax excl.
Consulter
495RSP0PN160080 - Réducteur stabilisateur de pression fonte VRCD - DN80 ~ 3'' ~ Ø88.90
Diameter (in inches) DN80 ~ 3'' ~ Ø88.90
Packed weight 25kg
1882.01 € tax excl.
Consulter
495RSP0PN160100 - Réducteur stabilisateur de pression fonte VRCD - DN100 ~ 4'' ~ Ø114.30
Diameter (in inches) DN100 ~ 4'' ~ Ø114.30
Packed weight 36kg
2410.49 € tax excl.
Consulter
Référence - Désignation Diameter (in inches) Packed weight Prix
495RSP0PN160050 - Réducteur stabilisateur de pression fonte VRCD - DN50 ~ 2'' ~ Ø60.30 DN50 ~ 2'' ~ Ø60.30 13kg 1200.36 € tax excl.
495RSP0PN160065 - Réducteur stabilisateur de pression fonte VRCD - DN65 ~ 2''1/2 ~ Ø76.10 DN65 ~ 2''1/2 ~ Ø76.10 20kg 1580.02 € tax excl.
495RSP0PN160080 - Réducteur stabilisateur de pression fonte VRCD - DN80 ~ 3'' ~ Ø88.90 DN80 ~ 3'' ~ Ø88.90 25kg 1882.01 € tax excl.
495RSP0PN160100 - Réducteur stabilisateur de pression fonte VRCD - DN100 ~ 4'' ~ Ø114.30 DN100 ~ 4'' ~ Ø114.30 36kg 2410.49 € tax excl.
