ESV 90 - Électrovanne vapeur à commande assistée NF 24v cc 1/2"

Électrovannes à application spéciales
ESV 90 - Électrovanne vapeur à commande assistée NF
search
  • ESV 90 - Électrovanne vapeur à commande assistée NF
  • Construction ESV 90 - Électrovanne vapeur à commande assistée NF
  • Diagramme pertes de chrages ESV 90 - Électrovanne vapeur à commande assistée NF
  • Dimensions et poids ESV 90 - Électrovanne vapeur à commande assistée NF
  • Limite d'emploi ESV 90 - Électrovanne vapeur à commande assistée NF
  • Pression temperature ESV 90 - Électrovanne vapeur à commande assistée NF
  • Caractéristique hydrauliques et electriques ESV 90 - Électrovanne vapeur à commande assistée NF
  • Directives et normes de construction ESV 90 - Électrovanne vapeur à commande assistée NF

Photos non contractuelles

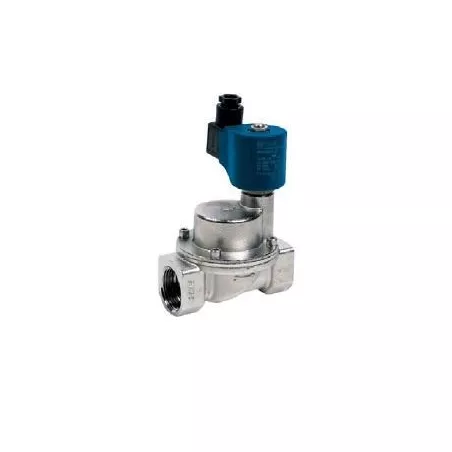

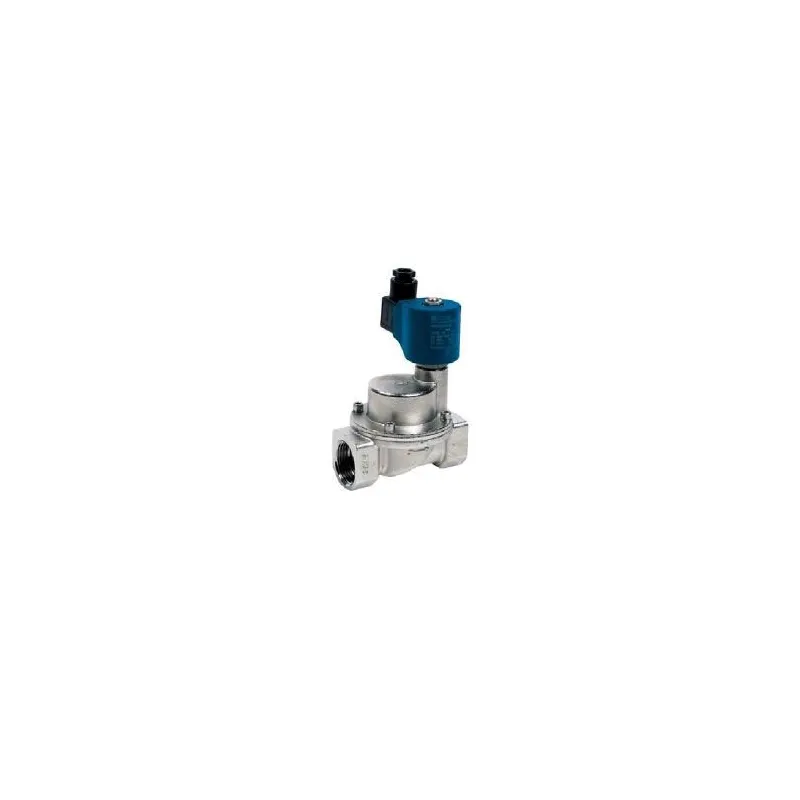

ESV 90 - Électrovanne vapeur à commande assistée NF

L'électrovanne type ESV 90 est une électrovanne 2/2 en laiton à commande assistée normalement fermée (NF), pour la vapeur.

Attention de bien prendre en compte le voltage

Plus de détails
Normes et certifications : CENormes et certifications : ISO 9001Type de raccordement : Á visser BSP (pas du gaz)1
24v cc 1/2"
Are you an individual?
Are you a professional?

Log in to find out your discount.

€108.16

108.16 € tax excl.

Unité de vente : Pièce
ELECTRO00088052
Tension: 24V cc
Diamètre: 1/2"
Quantity

Consulter les produits disponibles sous forme de liste
Are you an individual?

Save time and have it delivered to your workplace..

Are you a professional?

Turn your personal account into a pro account and get discounts and preferential rates.. More about the pro account

Complément d'information ESV 90 - Électrovanne vapeur à commande assistée NF

Caractéristiques :

L’ESV 90 est une électrovanne 2/2 à commande assistée destinée au sectionnement des réseaux vapeur basse pression. Fonctionnement normalement fermé. De construction standard corps laiton avec noyau et pièces internes en acier inoxydable et étanchéité PTFE chargé graphite. La pression différentielle minimum de fonctionnement est 1 bar.

Recommandation :

Montage toutes positions bien que la position avec bobine tête en bas ne soit pas recommandée (Risque d’encrassement de l’orifice pilote). Pour les diamètres 1’’ 1/4  à 2’’, il est conseillé de monter l’électrovanne avec bobine en position verticale. Respecter le sens de passage indiqué par la flèche marquée sur le corps. Se conformer à la notice de montage fournie avec l’électrovanne.

Caractéristiques techniques ESV 90 - Électrovanne vapeur à commande assistée NF

Data sheet

Reference
ELECTRO00088052
Membrane
PTFE
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
Femelle
Diamètre
En fonction du modèle choisi
Pression maximum
En fonction du modèle choisi
Température minimum
0°C
Température maximum
180°C
Fluide admissible
réseaux vapeur basse pression
Tension électrique
En fonction du modèle choisi
Indice de protection
IP65
Normes et certifications
CE ISO 9001
Normalisation
Directive 97/23/CE
Poid
En fonction du modèle choisi
Unité de vente
Pièce
Garantie fabricant
1 an

Download documentation

FT ESV90

Fiche technique ESV 90 - Électrovanne vapeur à commande assistée NF

Download (351.15KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit ESV 90 - Électrovanne vapeur à commande assistée NF

Voici la liste des références et poids correspondants aux options séléctionnées.
ELECTRO00088054 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V cc - 1"
Tension 24V cc
Diamètre 1"
Packed weight 1,7kg
279.34 € tax excl.
Consulter
ELECTRO00088057 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V cc - 2"
Tension 24V cc
Diamètre 2"
Packed weight 7,4kg
747.76 € tax excl.
Consulter
ELECTRO00088053 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V cc - 3/4"
Tension 24V cc
Diamètre 3/4"
Packed weight 1,7kg
291.04 € tax excl.
Consulter
ELECTRO00088056 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V cc - 1"1/2
Tension 24V cc
Diamètre 1"1/2
Packed weight 5kg
494.62 € tax excl.
Consulter
ELECTRO00088052 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V cc - 1/2"
Tension 24V cc
Diamètre 1/2"
Packed weight 0,6kg
108.16 € tax excl.
Consulter
ELECTRO00088055 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V cc - 1"1/4
Tension 24V cc
Diamètre 1"1/4
Packed weight 5kg
494.62 € tax excl.
Consulter
ELECTRO00088012 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V 50Hz - 1/2"
Tension 24V 50Hz
Diamètre 1/2"
Packed weight 0,6kg
103.64 € tax excl.
Consulter
ELECTRO00088016 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V 50Hz - 1"1/2
Tension 24V 50Hz
Diamètre 1"1/2
Packed weight 5kg
472.1 € tax excl.
Consulter
ELECTRO00088015 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V 50Hz - 1"1/4
Tension 24V 50Hz
Diamètre 1"1/4
Packed weight 5kg
472.1 € tax excl.
Consulter
ELECTRO00088014 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V 50Hz - 1"
Tension 24V 50Hz
Diamètre 1"
Packed weight 1,7kg
274.82 € tax excl.
Consulter
ELECTRO00088013 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V 50Hz - 3/4"
Tension 24V 50Hz
Diamètre 3/4"
Packed weight 1,7kg
274.82 € tax excl.
Consulter
ELECTRO00088017 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V 50Hz - 2"
Tension 24V 50Hz
Diamètre 2"
Packed weight 7,4kg
712.63 € tax excl.
Consulter
ELECTRO00088034 - ESV 90 - Électrovanne vapeur à commande assistée NF - 48V 50Hz - 1"
Tension 48V 50Hz
Diamètre 1"
Packed weight 1,7kg
279.34 € tax excl.
Consulter
ELECTRO00088033 - ESV 90 - Électrovanne vapeur à commande assistée NF - 48V 50Hz - 3/4"
Tension 48V 50Hz
Diamètre 3/4"
Packed weight 1,7kg
279.34 € tax excl.
Consulter
ELECTRO00088037 - ESV 90 - Électrovanne vapeur à commande assistée NF - 48V 50Hz - 2"
Tension 48V 50Hz
Diamètre 2"
Packed weight 7,4kg
747.76 € tax excl.
Consulter
ELECTRO00088036 - ESV 90 - Électrovanne vapeur à commande assistée NF - 48V 50Hz - 1"1/2
Tension 48V 50Hz
Diamètre 1"1/2
Packed weight 5kg
494.62 € tax excl.
Consulter
ELECTRO00088032 - ESV 90 - Électrovanne vapeur à commande assistée NF - 48V 50Hz - 1/2"
Tension 48V 50Hz
Diamètre 1/2"
Packed weight 0,6kg
103.64 € tax excl.
Consulter
ELECTRO00088035 - ESV 90 - Électrovanne vapeur à commande assistée NF - 48V 50Hz - 1"1/4
Tension 48V 50Hz
Diamètre 1"1/4
Packed weight 5kg
494.62 € tax excl.
Consulter
ELECTRO00088022 - ESV 90 - Électrovanne vapeur à commande assistée NF - 110V 50Hz - 1/2"
Tension 110V 50Hz
Diamètre 1/2"
Packed weight 0,6kg
103.64 € tax excl.
Consulter
ELECTRO00088026 - ESV 90 - Électrovanne vapeur à commande assistée NF - 110V 50Hz - 1"1/2
Tension 110V 50Hz
Diamètre 1"1/2
Packed weight 5kg
494.62 € tax excl.
Consulter
ELECTRO00088025 - ESV 90 - Électrovanne vapeur à commande assistée NF - 110V 50Hz - 1"1/4
Tension 110V 50Hz
Diamètre 1"1/4
Packed weight 5kg
494.62 € tax excl.
Consulter
ELECTRO00088024 - ESV 90 - Électrovanne vapeur à commande assistée NF - 110V 50Hz - 1"
Tension 110V 50Hz
Diamètre 1"
Packed weight 1,7kg
279.34 € tax excl.
Consulter
ELECTRO00088023 - ESV 90 - Électrovanne vapeur à commande assistée NF - 110V 50Hz - 3/4"
Tension 110V 50Hz
Diamètre 3/4"
Packed weight 1,7kg
279.34 € tax excl.
Consulter
ELECTRO00088027 - ESV 90 - Électrovanne vapeur à commande assistée NF - 110V 50Hz - 2"
Tension 110V 50Hz
Diamètre 2"
Packed weight 7,4kg
747.76 € tax excl.
Consulter
ELECTRO00088004 - ESV 90 - Électrovanne vapeur à commande assistée NF - 230V 50Hz - 1"
Tension 230V 50Hz
Diamètre 1"
Packed weight 1,7kg
274.82 € tax excl.
Consulter
ELECTRO00088003 - ESV 90 - Électrovanne vapeur à commande assistée NF - 230V 50Hz - 3/4"
Tension 230V 50Hz
Diamètre 3/4"
Packed weight 1,7kg
274.82 € tax excl.
Consulter
ELECTRO00088007 - ESV 90 - Électrovanne vapeur à commande assistée NF - 230V 50Hz - 2"
Tension 230V 50Hz
Diamètre 2"
Packed weight 7,4kg
741.46 € tax excl.
Consulter
ELECTRO00088002 - ESV 90 - Électrovanne vapeur à commande assistée NF - 230V 50Hz - 1/2"
Tension 230V 50Hz
Diamètre 1/2"
Packed weight 0,6kg
103.64 € tax excl.
Consulter
ELECTRO00088006 - ESV 90 - Électrovanne vapeur à commande assistée NF - 230V 50Hz - 1"1/2
Tension 230V 50Hz
Diamètre 1"1/2
Packed weight 5kg
491.01 € tax excl.
Consulter
ELECTRO00088005 - ESV 90 - Électrovanne vapeur à commande assistée NF - 230V 50Hz - 1"1/4
Tension 230V 50Hz
Diamètre 1"1/4
Packed weight 5kg
491.01 € tax excl.
Consulter
Référence - Désignation Tension Diamètre Packed weight Prix
ELECTRO00088054 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V cc - 1" 24V cc 1" 1,7kg 279.34 € tax excl.
ELECTRO00088057 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V cc - 2" 24V cc 2" 7,4kg 747.76 € tax excl.
ELECTRO00088053 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V cc - 3/4" 24V cc 3/4" 1,7kg 291.04 € tax excl.
ELECTRO00088056 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V cc - 1"1/2 24V cc 1"1/2 5kg 494.62 € tax excl.
ELECTRO00088052 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V cc - 1/2" 24V cc 1/2" 0,6kg 108.16 € tax excl.
ELECTRO00088055 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V cc - 1"1/4 24V cc 1"1/4 5kg 494.62 € tax excl.
ELECTRO00088012 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V 50Hz - 1/2" 24V 50Hz 1/2" 0,6kg 103.64 € tax excl.
ELECTRO00088016 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V 50Hz - 1"1/2 24V 50Hz 1"1/2 5kg 472.1 € tax excl.
ELECTRO00088015 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V 50Hz - 1"1/4 24V 50Hz 1"1/4 5kg 472.1 € tax excl.
ELECTRO00088014 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V 50Hz - 1" 24V 50Hz 1" 1,7kg 274.82 € tax excl.
ELECTRO00088013 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V 50Hz - 3/4" 24V 50Hz 3/4" 1,7kg 274.82 € tax excl.
ELECTRO00088017 - ESV 90 - Électrovanne vapeur à commande assistée NF - 24V 50Hz - 2" 24V 50Hz 2" 7,4kg 712.63 € tax excl.
ELECTRO00088034 - ESV 90 - Électrovanne vapeur à commande assistée NF - 48V 50Hz - 1" 48V 50Hz 1" 1,7kg 279.34 € tax excl.
ELECTRO00088033 - ESV 90 - Électrovanne vapeur à commande assistée NF - 48V 50Hz - 3/4" 48V 50Hz 3/4" 1,7kg 279.34 € tax excl.
ELECTRO00088037 - ESV 90 - Électrovanne vapeur à commande assistée NF - 48V 50Hz - 2" 48V 50Hz 2" 7,4kg 747.76 € tax excl.
ELECTRO00088036 - ESV 90 - Électrovanne vapeur à commande assistée NF - 48V 50Hz - 1"1/2 48V 50Hz 1"1/2 5kg 494.62 € tax excl.
ELECTRO00088032 - ESV 90 - Électrovanne vapeur à commande assistée NF - 48V 50Hz - 1/2" 48V 50Hz 1/2" 0,6kg 103.64 € tax excl.
ELECTRO00088035 - ESV 90 - Électrovanne vapeur à commande assistée NF - 48V 50Hz - 1"1/4 48V 50Hz 1"1/4 5kg 494.62 € tax excl.
ELECTRO00088022 - ESV 90 - Électrovanne vapeur à commande assistée NF - 110V 50Hz - 1/2" 110V 50Hz 1/2" 0,6kg 103.64 € tax excl.
ELECTRO00088026 - ESV 90 - Électrovanne vapeur à commande assistée NF - 110V 50Hz - 1"1/2 110V 50Hz 1"1/2 5kg 494.62 € tax excl.
ELECTRO00088025 - ESV 90 - Électrovanne vapeur à commande assistée NF - 110V 50Hz - 1"1/4 110V 50Hz 1"1/4 5kg 494.62 € tax excl.
ELECTRO00088024 - ESV 90 - Électrovanne vapeur à commande assistée NF - 110V 50Hz - 1" 110V 50Hz 1" 1,7kg 279.34 € tax excl.
ELECTRO00088023 - ESV 90 - Électrovanne vapeur à commande assistée NF - 110V 50Hz - 3/4" 110V 50Hz 3/4" 1,7kg 279.34 € tax excl.
ELECTRO00088027 - ESV 90 - Électrovanne vapeur à commande assistée NF - 110V 50Hz - 2" 110V 50Hz 2" 7,4kg 747.76 € tax excl.
ELECTRO00088004 - ESV 90 - Électrovanne vapeur à commande assistée NF - 230V 50Hz - 1" 230V 50Hz 1" 1,7kg 274.82 € tax excl.
ELECTRO00088003 - ESV 90 - Électrovanne vapeur à commande assistée NF - 230V 50Hz - 3/4" 230V 50Hz 3/4" 1,7kg 274.82 € tax excl.
ELECTRO00088007 - ESV 90 - Électrovanne vapeur à commande assistée NF - 230V 50Hz - 2" 230V 50Hz 2" 7,4kg 741.46 € tax excl.
ELECTRO00088002 - ESV 90 - Électrovanne vapeur à commande assistée NF - 230V 50Hz - 1/2" 230V 50Hz 1/2" 0,6kg 103.64 € tax excl.
ELECTRO00088006 - ESV 90 - Électrovanne vapeur à commande assistée NF - 230V 50Hz - 1"1/2 230V 50Hz 1"1/2 5kg 491.01 € tax excl.
ELECTRO00088005 - ESV 90 - Électrovanne vapeur à commande assistée NF - 230V 50Hz - 1"1/4 230V 50Hz 1"1/4 5kg 491.01 € tax excl.
