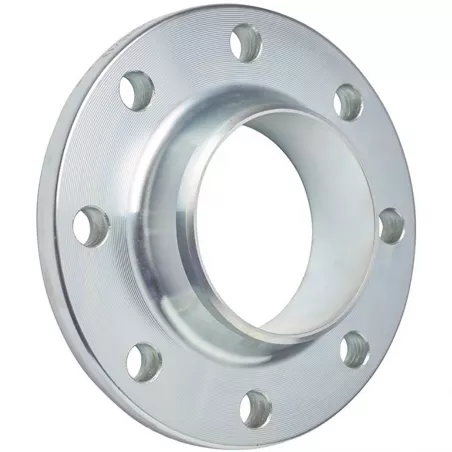

Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH 60.3

Brides acier
Brides à collerette à souder bout à bout PN 16 - type 11B - P245GH
search
  • Brides à collerette à souder bout à bout PN 16 - type 11B - P245GH
  • Dimensions Brides à collerette à souder PN 16 - type 11B - P245GH
  • Brides à collerette à souder bout à bout PN 16 - type 11B - P245GH
  • Brides à collerette à souder PN 16 - type 11B - P245GH

Photos non contractuelles

Brides à collerette à souder bout à bout acier P245GH, alésage droit - face de joint surélevée dressé

PN 16 - type 11B

Les brides en acier carbone sont fabriquées selon la norme NF EN 1092-1 qui a pris effet le 20 août 2002 et a été modifiée, afin d'être simplifiée en novembre 2007.

  • Matière : Les brides sont exécutées avec les nuances d'acier P245GH
  • Température : Les brides ne peuvent pas être utilisées en dehors de la fourchette de température de -10°C à +100°C
  • Utilisation : Les brides sont notamment préconisées pour le transport de fluides ou de gaz.

Plus de détails
Normes et certifications : EN 1092-11
60.3
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

13,85 € TTC

11.54 € HT

Unité de vente : Pièce
BR11BCAPN160050
diamètre tube : 60.3
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

PN 16 - type 11B

DN D K L Nbre
Trous		 TUBE A1 C2 H2 H3 N1 R S d1 f1 Poids
kg
50 165 125 18 4 60.3 18 45 8 74 5 2.9 102 2 2.57
65 185 145 18 8 76.1 18 45 10 92 6 2.9 122 2 3.00
80 200 160 18 8 88.9 20 50 10 105 6 3.2 138 2 4.00
100 220 180 18 8 108.0 20 52 12 131 8 3.6 158 2 4.50
100 220 180 18 8 114.3 20 52 12 131 8 3.6 158 2 4.50
125 250 210 18 8 133.0 22 55 12 156 8 4.0 188 2 6.50
125 250 210 18 8 139.7 22 55 12 156 8 4.0 188 2 6.50
150 285 240 22 8 159.0 22 55 12 184 10 4.5 212 2 7.50
150 285 240 22 8 168.3 22 55 12 184 10 4.5 212 2 7.50
175 315 270 22 8 193.7 24 60 12 184 10 4.5 242 2 7.70
200 340 295 22 12 219.1 24 62 16 235 10 6.3 268 2 11.0
250 405 355 26 12 273.0 26 70 16 292 12 6.3 320 2 16.5
300 460 410 26 12 323.9 28 78 16 344 12 7.1 378 2 22.00
350 520 470 26 16 355.6 30 82 16 390 12 8.0 438 2 32.00
400 580 525 30 16 406.4 32 85 16 445 12 8.0 490 2 40.00

Pourquoi je ne trouve pas de diamètres plus petits sur cette page?

Tout simplement parce que le PN16 correspond à un PN supérieur pour les diamètres inférieurs à 50. Ainsi, si vous recherchez un DN15 en PN16, il faudra sélectionner le PN40. Voici un récapitulatif pour trouver votre bride rapidement :

Vous recherchez une bride en Correspondances Disponibilités
PN6 PN6 Usinage possible sur demande du DN10 au DN1200
PN10 Du DN10 au DN40 : voir PN40
Du DN50 au DN150 : voir PN16		 Disponible sur THERSANE jusqu'au DN400
Usinage possible sur demande du DN10 au DN1200
PN16 Du DN10 au DN40 : voir PN40 Disponible sur THERSANE jusqu'au DN400
Usinage possible sur demande du DN10 au DN1200
PN25 Du DN10 au DN150 : voir PN40 Disponible sur THERSANE jusqu'au DN400
Usinage possible sur demande du DN10 au DN1200
PN40 PN40 Disponible sur THERSANE jusqu'au DN400
Usinage possible sur demande du DN10 au DN600
PN63 Du DN10 au DN40 : voir PN100 Usinage possible sur demande du DN10 au DN400
PN100 PN100 Usinage possible sur demande du DN10 au DN300

Caractéristiques techniques Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH

Fiche technique

Référence
BR11BCAPN160050
Type
À Collerette type 11
Matière
Acier P245GH
Diamètre
En fonction du modèle choisi
Pression nominale
PN 16
Température minimum
-10°C
Température maximum
100°C
Normes et certifications
EN 1092-1
Normalisation
Directive 97/23/CE
Unité de vente
Pièce
Garantie fabricant
1 an

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH

Voici la liste des références et poids correspondants aux options séléctionnées.
BR11BCAPN160050 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 60.3
diamètre tube 60.3
Poids emballé 2,806kg
11.54 € HT
Consulter
BR11BCAPN160065 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 76.1
diamètre tube 76.1
Poids emballé 3,276kg
13.72 € HT
Consulter
BR11BCAPN160080 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 88.9
diamètre tube 88.9
Poids emballé 4,368kg
17.58 € HT
Consulter
BR11BCAPN160108 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 108.0
diamètre tube 108.0
Poids emballé 4,725kg
22.07 € HT
Consulter
BR11BCAPN160100 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 114.3
diamètre tube 114.3
Poids emballé 4,914kg
19.92 € HT
Consulter
BR11BCAPN160133 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 133.0
diamètre tube 133.0
Poids emballé 6,825kg
29.84 € HT
Consulter
BR11BCAPN160125 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 139.7
diamètre tube 139.7
Poids emballé 7,098kg
26.2 € HT
Consulter
BR11BCAPN160159 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 159.0
diamètre tube 159.0
Poids emballé 7,875kg
35.75 € HT
Consulter
BR11BCAPN160150 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 168.3
diamètre tube 168.3
Poids emballé 8,19kg
33.54 € HT
Consulter
BR11BCAPN160175 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 193.7
diamètre tube 193.7
Poids emballé 8,085kg
48.95 € HT
Consulter
BR11BCAPN160200 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 219.1
diamètre tube 219.1
Poids emballé 12,012kg
49.95 € HT
Consulter
BR11BCAPN160250 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 273.0
diamètre tube 273.0
Poids emballé 18,018kg
71.96 € HT
Consulter
BR11BCAPN160300 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 323.9
diamètre tube 323.9
Poids emballé 24,024kg
95.94 € HT
Consulter
BR11BCAPN160350 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 355.6
diamètre tube 355.6
Poids emballé 34,944kg
158.11 € HT
Consulter
BR11BCAPN160400 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 406.4
diamètre tube 406.4
Poids emballé 43,68kg
234.91 € HT
Consulter
Référence - Désignation diamètre tube Poids emballé Prix
BR11BCAPN160050 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 60.3 60.3 2,806kg 11.54 € HT
BR11BCAPN160065 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 76.1 76.1 3,276kg 13.72 € HT
BR11BCAPN160080 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 88.9 88.9 4,368kg 17.58 € HT
BR11BCAPN160100 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 114.3 114.3 4,914kg 19.92 € HT
BR11BCAPN160125 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 139.7 139.7 7,098kg 26.2 € HT
BR11BCAPN160150 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 168.3 168.3 8,19kg 33.54 € HT
BR11BCAPN160200 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 219.1 219.1 12,012kg 49.95 € HT
BR11BCAPN160250 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 273.0 273.0 18,018kg 71.96 € HT
BR11BCAPN160300 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 323.9 323.9 24,024kg 95.94 € HT
BR11BCAPN160350 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 355.6 355.6 34,944kg 158.11 € HT
BR11BCAPN160400 - Bride à collerette à souder bout à bout PN 16 - type 11B - acier P245GH - 406.4 406.4 43,68kg 234.91 € HT
