Clapet antipollution laiton titré CW617N femelle - femelle PN10 bouchons laiton 1/4" - EA 3045 1/2" (15/21)

Clapet anti pollution
Clapet antipollution laiton titré CW617N femelle - femelle PN10 bouchons laiton 1/4" - EA 3045
search
  • Clapet antipollution laiton titré CW617N femelle - femelle PN10 bouchons laiton 1/4" - EA 3045
  • Schéma 341 344
  • NOMENCLATURE 341 344
  • DIMENSIONS ( en mm 341 344
  • FONCTIONNEMENT 341 344
  • DIAGRAMME PERTES DE CHARGES 341 344

Photos non contractuelles

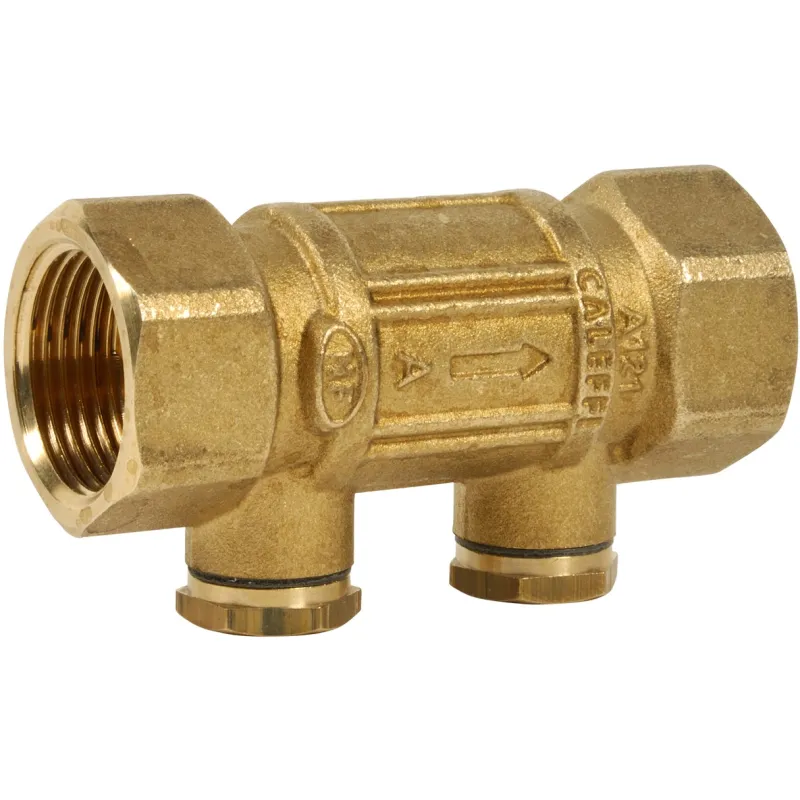

Clapet de non-retour antipollution laiton titré CW617N femelle - femelle BSP PN10 bouchons laiton 1/4" - EA 3045

Utilisation :

  • Protection des réseaux d’eau potable
  • Température mini admissible Ts : + 5°C
  • Température maxi admissible Ts :+ 90°C
  • Pression maxi admissible Ps : 10 bars

Disponible en :

  • Femelle / Femelle BSP cylindrique avec 2 bouchons laiton 1/4“ du DN 1/2“ au DN 3/4“

Respecter le sens de passage indiqué sur le corps par une flèche

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : NFNormes et certifications : Certification IQNETType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
1/2" (15/21)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

16,69 € TTC

13.91 € HT

Unité de vente : Pièce
34400L000BFF015
Diamètre (en pouce) : 1/2" (15/21)
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Clapet antipollution laiton titré CW617N femelle - femelle PN10 bouchons laiton 1/4" - EA 3045

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques :

  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Femelle / Femelle
  • Contrôlable
  • Faibles pertes de charge
  • Bouchons 1/4“ BSP
  • Garantie fabrication 10 ans ( la garantie fabrication ne couvre pas les défauts d’installation ni les défauts d’usure )
  • Pression d’ouverture 5 mbar

Construction :

  • Corps Laiton titré CW617N
  • Obturateur POM
  • Joint NBR
  • Ressort Inox
  • Deux bouchons 1/4" BSP
  • Dimensions : DN 1/2" à 3/4"
  • Raccordement : Femelle Femelle BSP
  • Matière : Corps Laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008 et ISO 14001 : 2004
  • DIRECTIVE 2014/68/UE : Produits exclus de la directive (Article 4. § 3)
  • Attestation de conformité sanitaire A.C.S. N° 14 ACC LY 328
  • Conception suivant la norme EN 13959
  • Clapets conformes à la norme NF045 Documents techniques n°1 et 6
  • Taraudage femelle BSP cylindrique suivant la norme ISO 228-1

Écrou prisonnier 1/2" 3/4"
PS 10 10
Écartement 68 78

Caractéristiques techniques Clapet antipollution laiton titré CW617N femelle - femelle PN10 bouchons laiton 1/4" - EA 3045

Fiche technique

Référence
34400L000BFF015
Type de clapet / filtre
Antipollution SCUDO
Corps
Laiton titré CW617N
Obturateur
POM
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
10B
Température minimum
5°C
Température maximum
90°C
Fluide admissible
Eau sanitaire et potable
Normes et certifications
Certification ACS - Certification IQNET - NF
Normalisation
Conception selon EN 13959 - Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Bouchon
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
3598781126448

Télécharger La documentation

FT 344

Fiche technique clapet antipollution EA3045 NF ACS femelle bouchons laiton

Téléchargement (2.21MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Clapet antipollution laiton titré CW617N femelle - femelle PN10 bouchons laiton 1/4" - EA 3045

Voici la liste des références et poids correspondants aux options séléctionnées.
