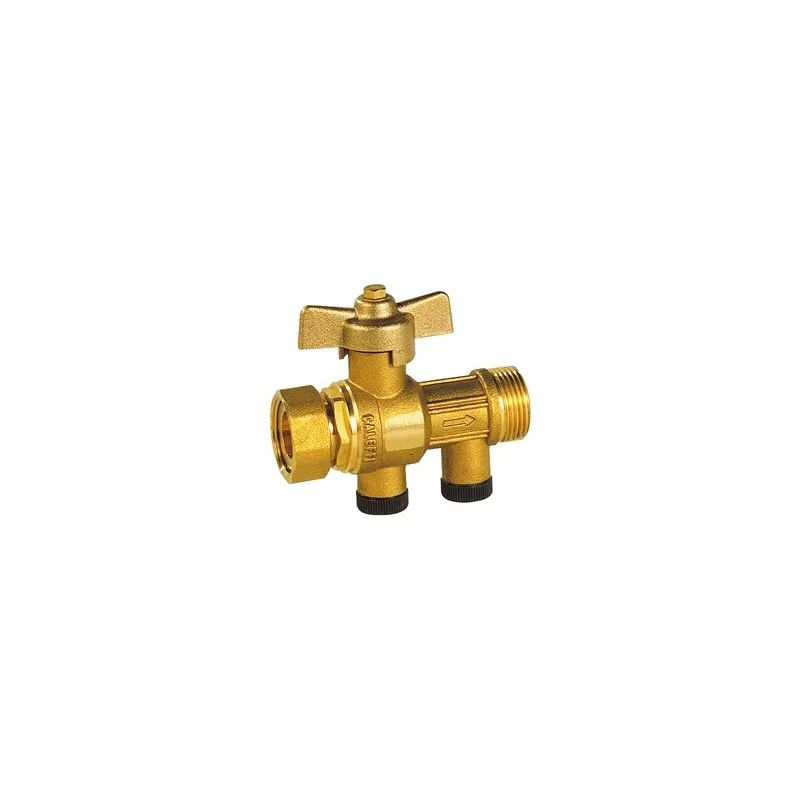

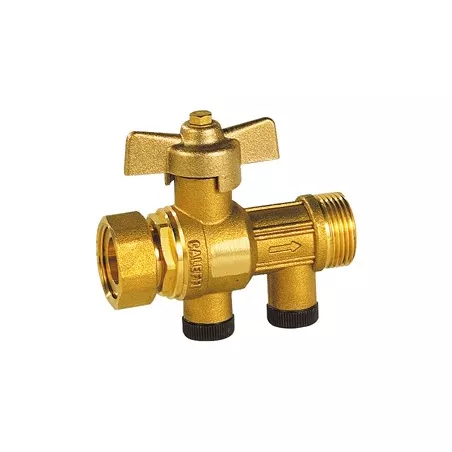

Clapet antipollution avec vanne à sphère laiton titré CW617N écrou tournant - mâle PN10 bouchons Hostaform 1/4"

Clapet anti pollution
Clapet antipollution avec vanne à sphère laiton titré CW617N écrou tournant - mâle PN10 bouchons Hostaform 1/4"
search
  • Clapet antipollution avec vanne à sphère laiton titré CW617N écrou tournant - mâle PN10 bouchons Hostaform 1/4"
  • NOMENCLATURE 324
  • DIMENSIONS ( en mm ) 324
  • FONCTIONNEMENT 324
  • DIAGRAMME PERTES DE CHARGES 324

Photos non contractuelles

Clapet antipollution EA intégré avec vanne à sphère laiton titré CW617N écrou tournant - mâle PN10 bouchons Hostaform 1/4" BSP

Utilisation :

  • Protection des réseaux d’eau potable
  • Température mini admissible Ts : + 5°C
  • Température maxi admissible Ts :+ 90°C
  • Pression maxi admissible Ps : 10 bars

Disponible en :

  • Écrou prisonnier femelle BSP cylindrique – filetage mâle BSP cylindrique avec 2 bouchons Hostaform DN 3/4“

Respecter le sens de passage indiqué sur le corps par une flèche

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : NFNormes et certifications : Certification IQNETType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

56,28 € TTC

46.9 € HT

Unité de vente : Pièce
32400L000BMF020
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Clapet antipollution avec vanne à sphère laiton titré CW617N écrou tournant - mâle PN10 bouchons Hostaform 1/4"

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques :

  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Écrou prisonnier / Mâle BSP
  • Contrôlable
  • Clapet antipollution EA intégré ( clapet EA identique au modèles 340 et 341 )
  • Étanchéité de l’axe par presse étoupe
  • Bouchons 1/4“ BSP
  • Garantie fabrication 10 ans ( la garantie fabrication ne couvre pas les défauts d’installation ni les défauts d’usure )
  • Pression d’ouverture 5 mbar

Construction :

  • Corps Laiton titré CW617N
  • Sphère Laiton titré CW614N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Poignée Laiton titré CW617N
  • Obturateur POM
  • Deux bouchons Hostaform 1/4" BSP
  • Dimensions : DN 3/4"
  • Raccordement : Femelle Mâle BSP
  • Matière : Corps Laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008 et ISO 14001 : 2004
  • DIRECTIVE 2014/68/UE : Produits exclus de la directive (Article 4. § 3)
  • Attestation de conformité sanitaire A.C.S. N° 14 ACC LY 328
  • Conception suivant la norme EN 13959
  • Clapets conformes à la norme NF045 Documents techniques n°1 et 6
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Écrou prisonnier 3/4"
Raccord 3/4"
Passage 13
PS 10
Écartement 88

Caractéristiques techniques Clapet antipollution avec vanne à sphère laiton titré CW617N écrou tournant - mâle PN10 bouchons Hostaform 1/4"

Fiche technique

Référence
32400L000BMF020
Type de vanne
RBS (robinet à boisseau sphérique)
Type de clapet / filtre
Antipollution SCUDO
Passage
Réduit
Corps
Laiton titré CW617N
Obturateur
POM
Type de commande
Poignée papillon
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
3/4"
Pression de service
10B
Température minimum
5°C
Température maximum
90°C
Fluide admissible
Eau sanitaire et potable
Normes et certifications
Certification ACS - Certification IQNET - NF
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Bouchon
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
8016615002379

Télécharger La documentation

FT 324

Fiche technique Clapet antipollution EA intégré avec vanne à sphère laiton titré CW617N 324

Téléchargement (1.61MB)
