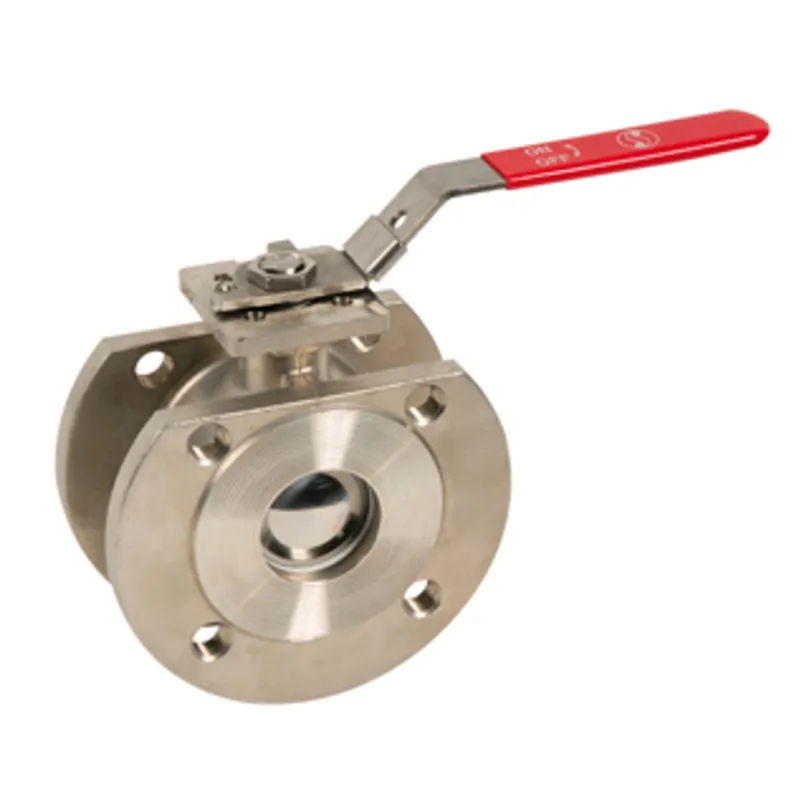

Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16

Robinet à tournant sphérique modèle étroit à brides PN16~ wafer ball valve PN16

Utilisation :

Industries chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques, air comprimé
Température mini et maxi admissible Ts : -20°C à + 180°C
Pression maxi admissible Ps : 16 bars ( voir courbe )

Possibilité d'avoir le certificat matière CCPU 3.1

Robinet à boisseau sphérique modèle étroit acier inox Réf. 771 du DN 15 au DN 150
Plus de détails
Normes et certifications : CENormes et certifications : TUV PED 97/23/CE1
dn 15
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

75,35 € TTC

62.79 € HT

Unité de vente : Pièce
77100C00PN16015
Brides : DN 15
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).

Référence produit actuellement sélectionnée : --

Complément d'information Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Passage intégral
  • Axe inéjectable
  • Sièges PTFE chargés verre
  • Motorisable ( Platine ISO 5211 )
  • Trous de fixation taraudés
  • Corps évidé
  • Poignée cadenassable du DN 25 au DN 100

Construction :

  • Corps Acier Inox ASTM A351 CF8M évidé.
  • Sphère Acier Inox ASTM A351 CF8M.
  • Presse-étoupe PTFE + joint torique FKM.
  • Axe inéjectable Acier Inox ASTM A182 F304.
  • Sièges PTFE chargés 15 % Verre.
  • Dimensions : DN 15 à 150 mm
  • Raccordement : Entre brides PN16 R.F.
  • Matière : Acier inox

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : CE N° 0035
    Catégorie de risque II Module D1
  • Construction suivant la norme EN 12516
  • Conception suivant ASME B16.34
  • Tests d’étanchéité suivant la norme EN 12266-1, Classe A
  • Platine suivant la norme ISO 5211
  • Brides R.F. suivant la norme EN 1092-1 PN16
  • Ecartement suivant la norme EN 558 série 100 jusqu’au DN100

Ø nominal 15 20 25 32 40 50 65 80 100 125 150
Ø de passage 15 20 25 32 38 50 65 76 94 118 135
PS 16 16 16 16 16 16 16 16 16 16 16
Écartement 35 39 44 52 64 83 100 121 152 179 202

Caractéristiques techniques Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16

Fiche technique

Référence
77100C00PN16015
Type de vanne
RBS (Robinet à tournant sphérique)
Passage
Intégral
Corps
Inox ASTM A351 CF8M
Obturateur
inox
Siège
PTFE chargé 3% verre
Axe
Inéjectable
Presse-étoupe
PTFE
Platine
Platine ISO 5211
Type de commande
Couleur rouge - Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
Entre brides PN16 R.F
Diamètre
En fonction du modèle choisi
Débit
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-20°C
Température maximum
180°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
CE - TUV PED 97/23/CE - Tests d’étanchéité EN 12266-1, Classe A
Normalisation
Directive 97/23/CE : CE N° 0035
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger La documentation

FT 771

Fiche technique robinet à tournant sphérique modèle étroit à brides inox PN16

Téléchargement (3.68MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16

Voici la liste des références et poids correspondants aux options séléctionnées.
77100C00PN16015 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 15
Brides DN 15
Poids emballé 0,9975kg
62.79 € HT
Consulter
77100C00PN16020 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 20
Brides DN 20
Poids emballé 1,575kg
83.82 € HT
Consulter
77100C00PN16025 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 25
Brides DN 25
Poids emballé 2,0265kg
110.53 € HT
Consulter
77100C00PN16032 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 32
Brides DN 32
Poids emballé 3,36kg
130.75 € HT
Consulter
77100C00PN16040 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 40
Brides DN 40
Poids emballé 5,04kg
162.73 € HT
Consulter
77100C00PN16050 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 50
Brides DN 50
Poids emballé 5,796kg
210.7 € HT
Consulter
77100C00PN16065 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 65
Brides DN 65
Poids emballé 9,744kg
347.04 € HT
Consulter
77100C00PN16080 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 80
Brides DN 80
Poids emballé 13,23kg
477.75 € HT
Consulter
77100C00PN16100 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 100
Brides DN 100
Poids emballé 19,95kg
625.37 € HT
Consulter
77100C00PN16125 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 125
Brides DN 125
Poids emballé 31,5kg
1194.73 € HT
Consulter
77100C00PN16150 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 150
Brides DN 150
Poids emballé 43,05kg
1600.5 € HT
Consulter
Référence - Désignation Brides Poids emballé Prix
77100C00PN16015 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 15 DN 15 0,9975kg 62.79 € HT
77100C00PN16020 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 20 DN 20 1,575kg 83.82 € HT
77100C00PN16025 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 25 DN 25 2,0265kg 110.53 € HT
77100C00PN16032 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 32 DN 32 3,36kg 130.75 € HT
77100C00PN16040 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 40 DN 40 5,04kg 162.73 € HT
77100C00PN16050 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 50 DN 50 5,796kg 210.7 € HT
77100C00PN16065 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 65 DN 65 9,744kg 347.04 € HT
77100C00PN16080 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 80 DN 80 13,23kg 477.75 € HT
77100C00PN16100 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 100 DN 100 19,95kg 625.37 € HT
77100C00PN16125 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 125 DN 125 31,5kg 1194.73 € HT
77100C00PN16150 - Robinet à tournant sphérique RBS modèle étroit à brides acier inox ASTM A351 CF8M PN 16 - DN 150 DN 150 43,05kg 1600.5 € HT
