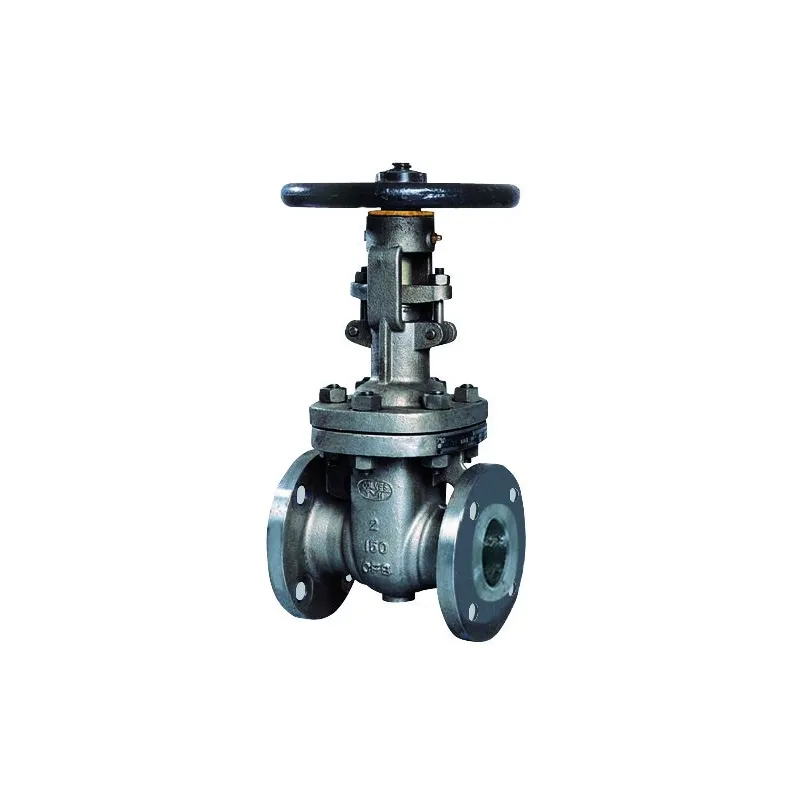

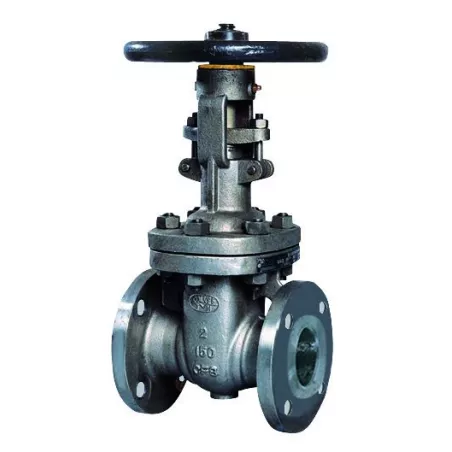

Vanne à opercule acier à brides class 300 PN50 chapeau boulonné passage intégral

Utilisation :

  • Réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières, gaz
  • Température mini et maxi admissible Ts : - 29°C à + 425°C
  • Pression maxi admissible Ps : 50 bars
  • Ne convient pas pour le passage de racleur
  • Resserage du Presse étoupe à chaud

Disponible en :

  • Robinet vanne à opercule en acier moulé à brides R.F. Class 300 (PN50) à volant DN 50 au DN 350 ( NPS 2“ à 14“ )
  • Robinet vanne à opercule en acier moulé à brides R.F. Class 300 (PN50) à commande par réducteur DN 400 (NPS 16“)
Plus de détails
Normes et certifications : CENormes et certifications : ISO 9001Normes et certifications : ATEXNormes et certifications : TUV PED 97/23/CENormes et certifications : TUV ISO 9001Type de raccordement : À brides 300LBS (ISO PN50)Fluide admissible : Vapeur1
dn50 ~ 2'' ~ ø60.30
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

586,09 € TTC

488.41 € HT

Unité de vente : Pièce
14400W00300L050
Diamètre (en pouce) : DN50 ~ 2'' ~ Ø60.30
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Vanne à opercule acier à brides class 300 PN50 chapeau boulonné

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).

Référence produit actuellement sélectionnée : --

Complément d'information Vanne à opercule acier à brides class 300 PN50 chapeau boulonné

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques :

  • Passage intégral
  • Tige montante non tournante
  • Volant de manœuvre fixe non montant
  • Opercule 1 pièce flexible
  • A brides R.F. Class 300 (PN50)
  • Acier moulé
  • Chapeau et presse étoupe boulonné
  • ½ stellite ( Trim 8 , sièges stellités )
  • Peinture couleur grise RAL 7001, épaisseur 60 µm

Construction :

  • Dimensions : DN 50 au DN 400 ( NPS 2“ à 16“ )
  • Raccordement : A brides R.F. CLASS 300 (PN50)
  • Matière : Acier moulé ASTM A216 WCB
  • Siège : Acier ASTM A105 revêtu Stellite Gr.6
  • Opercule : Acier ASTM A216 WCB revêtu inox 13Cr
  • Corps : Acier ASTM A216 WCB

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008 et ISO 14001 : 2004
  • DIRECTIVE 2014/68/UE : CE N° 0036 Catégorie de risque III module H
  • Certificat 3.1 sur demande
  • Conception suivant la norme API 600 et API 6D
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Ecartement suivant la norme ASME B16.10, table 2 série A10 et EN 558 série 4
  • Brides R.F. suivant la norme ASME B16.05 Class 300
  • ATEX Groupe II Catégorie 2 G/2D Zone 1 & 21 Zone 2 &22 ( marquage en option )
  • Matériaux suivant la norme NACE MR 01-75 sur demande

Caractéristiques techniques Vanne à opercule acier à brides class 300 PN50 chapeau boulonné

Fiche technique

Référence
14400W00300L050
Corps
Acier ASTM A216 WCB
Siège
Acier ASTM A105 revêtu Stellite Gr.6
Chapeau
Acier ASTM A216 WCB
Joint
Inox AISI 304 + graphite
Type de raccordement
À brides 300LBS (ISO PN50)
Diamètre
En fonction du modèle choisi
Pression maximum
50 bars
Température minimum
-29°C
Température maximum
+425°C
Fluide admissible
Eau - Gasoil - Gaz - Industries pétrochimiques - Vapeur
Normes et certifications
ATEX - CE - ISO 9001 - TUV ISO 9001 - TUV PED 97/23/CE - Test d'étanchéité API 598
Normalisation
Directive 2014/68/UE
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger La documentation

FT 144

Fiche technique vanne à opercule acier à brides class300 trim8 PN50

Téléchargement (1.36MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à opercule acier à brides class 300 PN50 chapeau boulonné

Voici la liste des références et poids correspondants aux options séléctionnées.
14400W00300L050 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN50 ~ 2'' ~ Ø60.30
Diamètre (en pouce) DN50 ~ 2'' ~ Ø60.30
Poids emballé 24,15kg
488.41 € HT
Consulter
14400W00300L080 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN80 ~ 3'' ~ Ø88.90
Diamètre (en pouce) DN80 ~ 3'' ~ Ø88.90
Poids emballé 50,4kg
836.65 € HT
Consulter
14400W00300L100 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN100 ~ 4'' ~ Ø114.30
Diamètre (en pouce) DN100 ~ 4'' ~ Ø114.30
Poids emballé 75,6kg
1157.26 € HT
Consulter
14400W00300L150 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN150 ~ 6'' ~ Ø168.30
Diamètre (en pouce) DN150 ~ 6'' ~ Ø168.30
Poids emballé 136,5kg
2067.13 € HT
Consulter
14400W00300L200 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN200 ~ 8'' ~ Ø219.10
Diamètre (en pouce) DN200 ~ 8'' ~ Ø219.10
Poids emballé 204,75kg
3402.69 € HT
Consulter
14400W00300L250 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN250 ~ 10'' ~ Ø273.10
Diamètre (en pouce) DN250 ~ 10'' ~ Ø273.10
Poids emballé 323,4kg
4884.78 € HT
Consulter
14400W00300L300 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN300 ~ 12'' ~ Ø323.90
Diamètre (en pouce) DN300 ~ 12'' ~ Ø323.90
Poids emballé 451,5kg
7620.7 € HT
Consulter
14400W00300L350 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN350 ~ 14'' ~ Ø355.60
Diamètre (en pouce) DN350 ~ 14'' ~ Ø355.60
Poids emballé 682,5kg
11829.16 € HT
Consulter
14400W00300L400 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN400 ~ 16'' ~ Ø406.40
Diamètre (en pouce) DN400 ~ 16'' ~ Ø406.40
Poids emballé 845,25kg
15051.3 € HT
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
14400W00300L050 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN50 ~ 2'' ~ Ø60.30 DN50 ~ 2'' ~ Ø60.30 24,15kg 488.41 € HT
14400W00300L080 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN80 ~ 3'' ~ Ø88.90 DN80 ~ 3'' ~ Ø88.90 50,4kg 836.65 € HT
14400W00300L100 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN100 ~ 4'' ~ Ø114.30 DN100 ~ 4'' ~ Ø114.30 75,6kg 1157.26 € HT
14400W00300L150 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN150 ~ 6'' ~ Ø168.30 DN150 ~ 6'' ~ Ø168.30 136,5kg 2067.13 € HT
14400W00300L200 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN200 ~ 8'' ~ Ø219.10 DN200 ~ 8'' ~ Ø219.10 204,75kg 3402.69 € HT
14400W00300L250 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN250 ~ 10'' ~ Ø273.10 DN250 ~ 10'' ~ Ø273.10 323,4kg 4884.78 € HT
14400W00300L300 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN300 ~ 12'' ~ Ø323.90 DN300 ~ 12'' ~ Ø323.90 451,5kg 7620.7 € HT
14400W00300L350 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN350 ~ 14'' ~ Ø355.60 DN350 ~ 14'' ~ Ø355.60 682,5kg 11829.16 € HT
14400W00300L400 - Vanne à opercule acier à brides class 300 PN50 chapeau boulonné - DN400 ~ 16'' ~ Ø406.40 DN400 ~ 16'' ~ Ø406.40 845,25kg 15051.3 € HT
