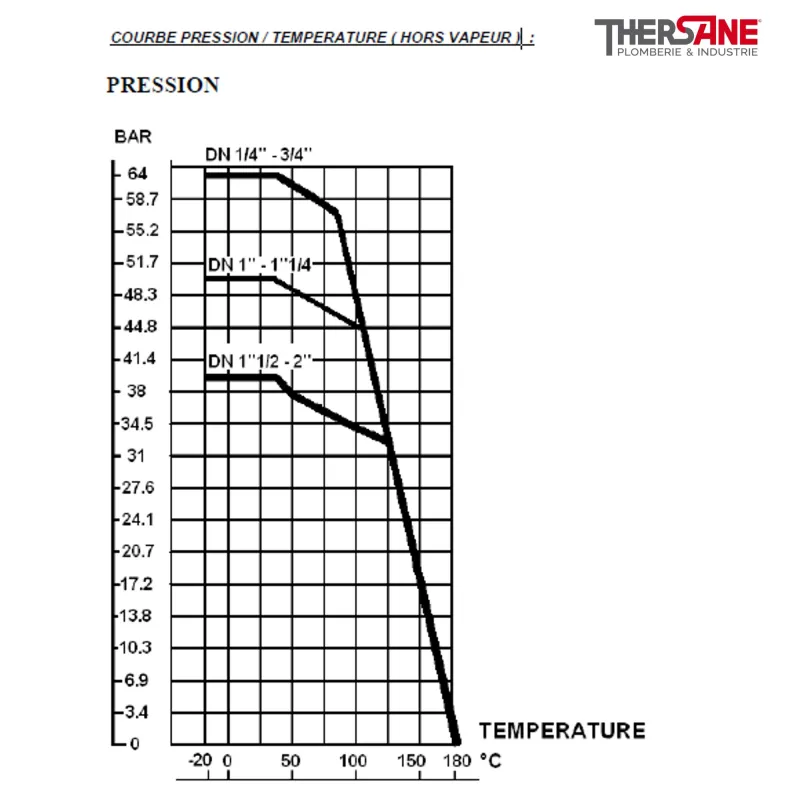

  • RBS COURBE PRESSION - TEMPERATURE ( HORS VAPEUR ) 789

Photos non contractuelles

Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M PN63 Mâle-Femelle passage réduit

Robinet à tournant sphérique 2 pièces PN63 mâle - Femelle ~ 2 pieces ball valve PN63 Male - Female

Utilisation :

Industries chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques, air comprimé Température mini et maxi admissible Ts : -20°C à + 180°C
Pression maxi admissible Ps : 63 bars jusqu’au DN3/4“, 50 bars du 1“ au 1“1/4 et 40 bars du 1“1/2 au 2“ ,( voir courbe )

Possibilité d'avoir le certificat matière CCPU 3.1

Robinet acier inox mâle / femelle cylindrique BSP avec poignée rouge DN 1/4“ au DN 2“

Plus de détails
Normes et certifications : CENormes et certifications : ISO 9001 WCSNormes et certifications : TUV PED 97/23/CEType de raccordement : Á visser BSP (pas du gaz)1
1/4" (8/13)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

43,33 € TTC

36.11 € HT

Unité de vente : Pièce
78900CCD0BMF008
Diamètre (en pouce) : 1/4" (8/13)
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).

Référence produit actuellement sélectionnée : --

Complément d'information Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Passage intégral
  • Axe inéjectable
  • Presse étoupe PTFE
  • Poignée cadenassable
  • Bille pleine
  • Modèle 2 pièces

Construction :

  • Sphère Acier Inox ASTM A351 CF8M.
  • Presse-étoupe PTFE.
  • Axe inéjectable : Acier Inox ASTM A182 F316.
  • Siège PTFE.
  • Poignée cadenassable.
  • Dimensions : DN 1/4“ au 2“
  • Raccordement : Mâle - Femelle BSP
  • Matière : Acier inox

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : CE N° 0035
    Catégorie de risque III Module H
  • Tests d’étanchéité suivant la norme ISO 5208, classe A
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"
Ø de passage 10.8 11.6 15 20 25 32 38 50
PS 63 63 63 63 50 50 40 40
Écartement 56.5 58.2 69 77.7 90.5 105.5 114.2 139.5

Caractéristiques techniques Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle

Fiche technique

Référence
78900CCD0BMF008
Type de vanne
RBS (Robinet à tournant sphérique)
Passage
Intégral
Corps
Inox ASTM A351 CF8M
Obturateur
Sphère inox ASTM A351 CF8M
Siège
PTFE chargé 15% verre
Axe
Inéjectable
Presse-étoupe
PTFE
Type de commande
Couleur rouge - En fonction du modèle choisi - Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
En fonction du modèle choisi
Débit
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-20°C
Température maximum
180°C
Fluide admissible
Fluides courants compatibles
Normes et certifications
CE - ISO 9001 WCS - TUV PED 97/23/CE - Tests d’étanchéité ISO 5208, classe A
Normalisation
Directive 97/23/CE : CE N° 0035
Équipements
Cadenassable
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger La documentation

FT 789

Fiche technique 789 RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle

Téléchargement (510.48KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle

Voici la liste des références et poids correspondants aux options séléctionnées.
78900CCD0BMF008 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 1/4" (8/13)
Diamètre (en pouce) 1/4" (8/13)
Poids emballé 0,28875kg
36.11 € HT
Consulter
78900CCD0BMF010 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 3/8" (12/17)
Diamètre (en pouce) 3/8" (12/17)
Poids emballé 0,3045kg
38.74 € HT
Consulter
78900CCD0BMF015 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 1/2" (15/21)
Diamètre (en pouce) 1/2" (15/21)
Poids emballé 0,3675kg
42.28 € HT
Consulter
78900CCD0BMF020 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 3/4" (20/27)
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 0,5775kg
58.73 € HT
Consulter
78900CCD0BMF025 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 1" (26/34)
Diamètre (en pouce) 1" (26/34)
Poids emballé 0,8925kg
78.52 € HT
Consulter
78900CCD0BMF032 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 1"1/4 (33/42)
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 1,365kg
105.01 € HT
Consulter
78900CCD0BMF040 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 1"1/2 (40/49)
Diamètre (en pouce) 1"1/2 (40/49)
Poids emballé 2,16825kg
144.59 € HT
Consulter
78900CCD0BMF050 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 2" (50/60)
Diamètre (en pouce) 2" (50/60)
Poids emballé 3,39675kg
210.57 € HT
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
78900CCD0BMF008 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 1/4" (8/13) 1/4" (8/13) 0,28875kg 36.11 € HT
78900CCD0BMF010 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 3/8" (12/17) 3/8" (12/17) 0,3045kg 38.74 € HT
78900CCD0BMF015 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 1/2" (15/21) 1/2" (15/21) 0,3675kg 42.28 € HT
78900CCD0BMF020 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 3/4" (20/27) 3/4" (20/27) 0,5775kg 58.73 € HT
78900CCD0BMF025 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 1" (26/34) 1" (26/34) 0,8925kg 78.52 € HT
78900CCD0BMF032 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 1"1/4 (33/42) 1"1/4 (33/42) 1,365kg 105.01 € HT
78900CCD0BMF040 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 1"1/2 (40/49) 1"1/2 (40/49) 2,16825kg 144.59 € HT
78900CCD0BMF050 - Robinet à tournant sphérique RBS 2 pièces acier inox ASTM A351 CF8M Mâle - Femelle - 2" (50/60) 2" (50/60) 3,39675kg 210.57 € HT
