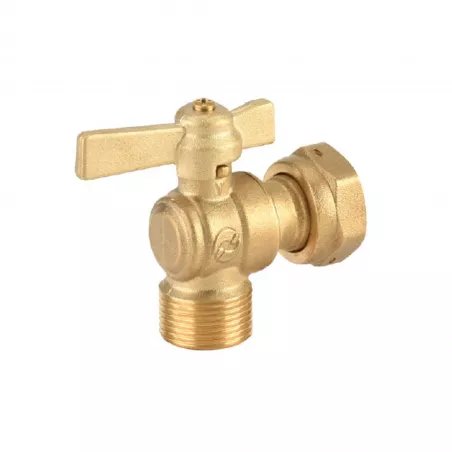

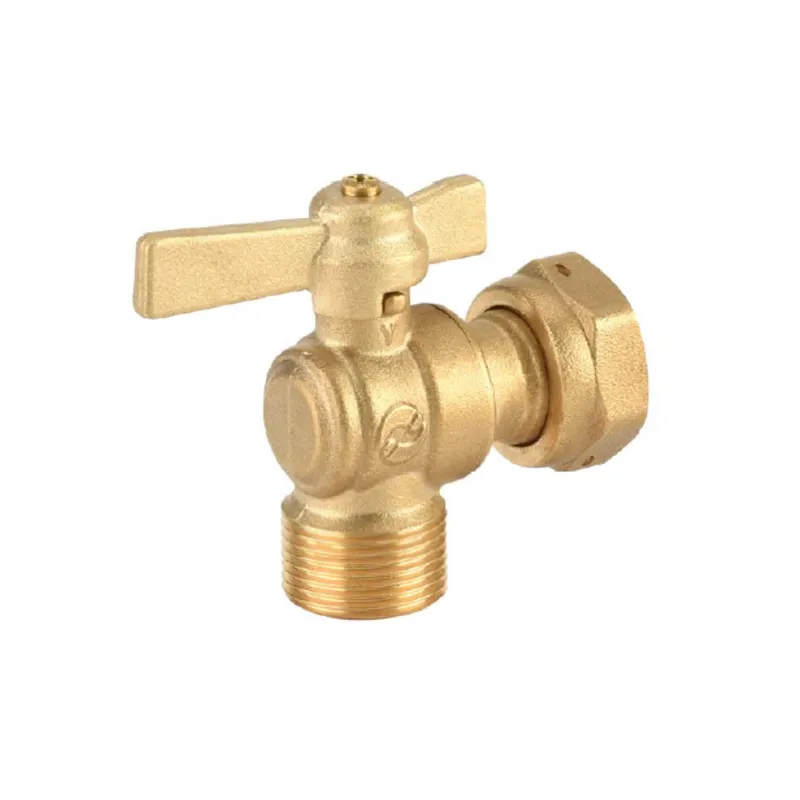

Vanne à sphère laiton série bâtiment à écrou tournant - mâle modèle équerre manette laiton 2/3-1/3 3/4" - 1/2"

Vannes à sphère laiton avant ou après compteur
Vanne à sphère laiton série bâtiment à écrou tournant - mâle modèle équerre manette laiton 2/3-1/3
search
  • Vanne à sphère laiton série bâtiment à écrou tournant - mâle modèle équerre manette laiton 2/3-1/3
  • NOMENCLATURE 650
  • DIMENSIONS 650
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR ) 648 649 650

Photos non contractuelles

Vanne à sphère laiton série bâtiment à écrou tournant - mâle modèle équerre manette laiton 2/3-1/3 avant ou après compteur certifiée ACS

Utilisation :

  • Réseaux d’adduction et de distribution d’eau
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts : + 120°C
  • Pression maxi admissible Ps : 20 bars

Disponible en :

Vanne laiton équerre avec écrou prisonnier / Mâle BSP et manette laiton 2/3 – 1/3 DN 3/4"-1/2" et DN 3/4"-3/4"

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : ISO 9001 : 2008 (BSI)Type de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
3/4" - 1/2"
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

18,65 € TTC

15.54 € HT

Unité de vente : Pièce
65000L000BMF015
Ø Écrou prisonnier - Ø Raccordement : 3/4" - 1/2"
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton série bâtiment à écrou tournant - mâle modèle équerre manette laiton 2/3-1/3

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Avant ou après compteur
  • Presse étoupe PTFE
  • Bille pleine
  • Avec écrou tournant
  • Trou de plombage sur l’écrou
  • Manette laiton 2/3-1/3

Construction :

  • Corps Laiton titré CW617N interne brossé
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Axe inéjectable
  • Construction : DN 1/2" à 3/4"
  • Raccordement : Écrou prisonnier BSP, mâle
  • Matière : laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 15 ACC LY527
  • Taraudage femelle BSP cylindrique suivant la norme ISO 228-1

Ø écrou prisonnier 3/4" 3/4"
Ø raccordement 1/2" 3/4"
Passage 15 15
PS 20 20

Caractéristiques techniques Vanne à sphère laiton série bâtiment à écrou tournant - mâle modèle équerre manette laiton 2/3-1/3

Fiche technique

Référence
65000L000BMF015
Type de vanne
RBS (robinet à boisseau sphérique) après compteur - RBS (robinet à boisseau sphérique) avant compteur
Passage
Réduit
Corps
Laiton titré CW617N interne brossé
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Type de commande
Poignée papillon
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
20B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation - Eau - Eau glacée et climatisation - Eau sanitaire et potable
Normes et certifications
Certification ACS - ISO 9001 : 2008 (BSI)
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
3598781191880

Télécharger La documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Téléchargement (47.83KB)

FT 650

Fiche technique Vanne à sphère laiton série bâtiment à écrou tournant - mâle modèle équerre 650

Téléchargement (651.22KB)

Caractéristiques liées à la version du produit Vanne à sphère laiton série bâtiment à écrou tournant - mâle modèle équerre manette laiton 2/3-1/3

Voici la liste des références et poids correspondants aux options séléctionnées.
