Mini vanne à sphère laiton nickelé femelle - femelle avec trou de décompression 1/4" (8/13)

Vannes à sphère laiton mini et micro
Mini vanne à sphère laiton nickelé femelle - femelle avec trou de décompression
search
  • Mini vanne à sphère laiton nickelé femelle - femelle avec trou de décompression
  • NOMENCLATURE MODELES FEMELLE – FEMELLE ( REF.677-697 )
  • DIMENSIONS MODELES FEMELLE - FEMELLE ( en mm )677 697

Photos non contractuelles

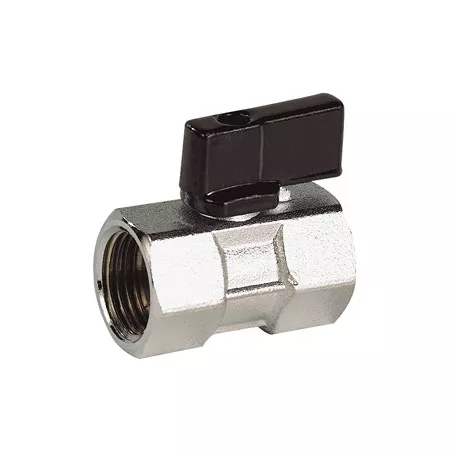

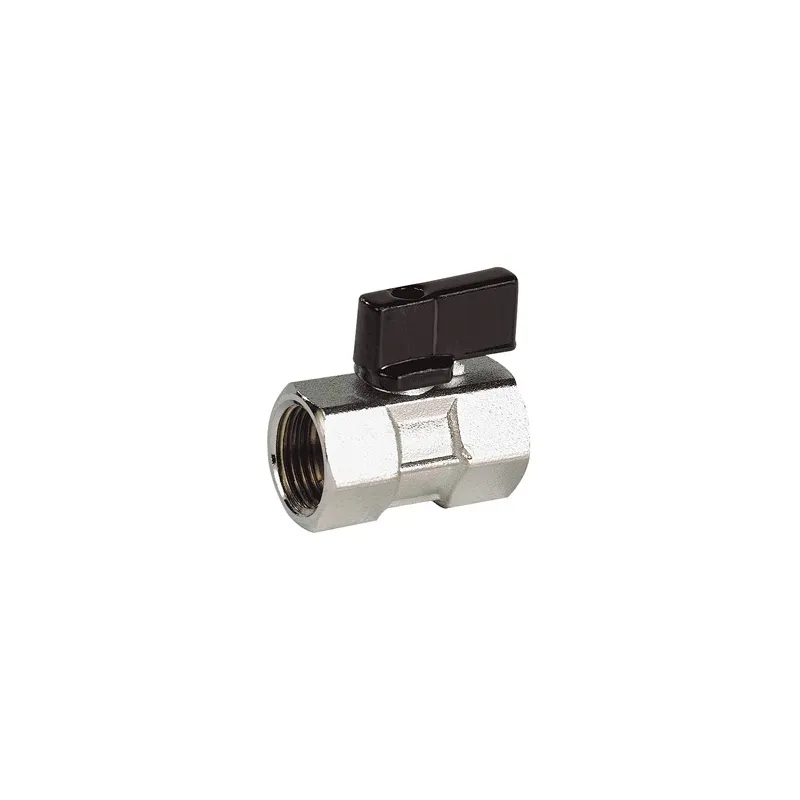

Mini vanne à sphère laiton nickelé femelle - femelle avec trou de décompression

Robinet à boisseau sphérique laiton ~ Brass ball valve

Utilisation :

Réseaux d’adduction et de distribution d’eau
Température mini admissible Ts : - 10°C
Température maxi admissible Ts :+ 90°C
Pression maxi admissible Ps : 16 bars

Disponible en :

  • Femelle / Femelle avec décompression du 1/4“ au 1/2“
Plus de détails
Normes et certifications : ISO 9001 : 2008 (BSI)Type de raccordement : Á visser BSP (pas du gaz)1
1/4" (8/13)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

9,29 € TTC

7.74 € HT

Unité de vente : Pièce
69700NAD0BFF008
Diamètre (en pouce) : 1/4" (8/13)
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Mini vanne à sphère laiton nickelé femelle - femelle avec trou de décompression

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Axe inéjectable
  • Bille pleine
  • Étanchéité par joint torique
  • Manette aluminium noire

Construction :

  • Corps Laiton nickelé
  • Sphère Laiton
  • Joints de sphère PTFE
  • Joint NBR sur l’axe
  • Dimension : DN 1/4" à 1/2"
  • Raccordement : Femelle, Femelle BSP
  • Matière : Corps laiton nickelé

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1. § 3.2 )
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/4" 3/8" 1/2"
Ø passage 8 8 10
PS 16 16 16
Écartement 42 42 44.5

Caractéristiques techniques Mini vanne à sphère laiton nickelé femelle - femelle avec trou de décompression

Fiche technique

Référence
69700NAD0BFF008
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton nickelé
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton
Siège
PTFE
Axe
Inéjectable - Joint d'axe NBR
Type de commande
Couleur noire
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
-10°C
Température maximum
90°C
Fluide admissible
Air comprimé - Eau
Normes et certifications
ISO 9001 : 2008 (BSI)
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Trou de décompression
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
3598781151181

Télécharger La documentation

FT 697

Fiche technique mini vanne à sphère laiton 4MS à décompression femelle femelle BSP

Téléchargement (595.93KB)

Caractéristiques liées à la version du produit Mini vanne à sphère laiton nickelé femelle - femelle avec trou de décompression

Voici la liste des références et poids correspondants aux options séléctionnées.
