Mini vanne à sphère laiton titré CW617N femelle - femelle 1/8" (5/10)

Vannes à sphère laiton mini et micro
Mini vanne à sphère laiton titré CW617N femelle - femelle
search
  • Mini vanne à sphère laiton titré CW617N femelle - femelle
  • NOMENCLATURE MODELE FEMELLE – FEMELLE ( REF.691 )
  • DIMENSIONS MODELES FEMELLE - FEMELLE ( en mm)691

Photos non contractuelles

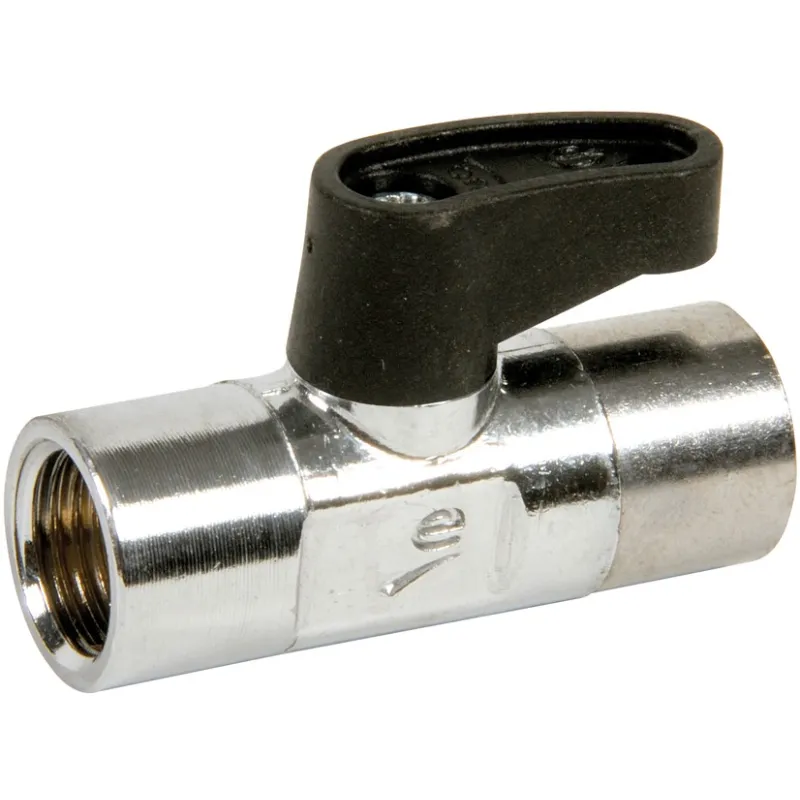

Mini vanne à sphère laiton titré CW617N femelle - femelle

Robinet à boisseau sphérique laiton ~ Brass ball valve

Utilisation :

Réseaux d’adduction et de distribution d’eau
Température mini admissible Ts : - 10°C
Température maxi admissible Ts :+ 90°C
Pression maxi admissible PN : 16 bars

Disponible en :

  • Femelle / Femelle BSP du 1/8“ au 1/4“
Plus de détails
Normes et certifications : Kiwa certified ISO 9001Type de raccordement : Á visser BSP (pas du gaz)1
1/8" (5/10)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

10,26 € TTC

8.55 € HT

Unité de vente : Pièce
69100K000BFF006
Diamètre (en pouce) : 1/8" (5/10)
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Mini vanne à sphère laiton titré CW617N femelle - femelle

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Passage Ø 5.5 mm
  • Bille pleine
  • Étanchéité par joint torique
  • Manette Plastique noire

Construction :

  • Corps Laiton titré CW617N chromé
  • Sphère Laiton titré CW614N
  • Joints de sphère PTFE
  • Joint torique FKM.
  • Dimension : DN 1/8" à 1/4"
  • Raccordement : Femelle, Femelle BSP
  • Matière : Corps laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : Relève de l’article 3, § 3
  • Taraudage femelle BSP cylindrique suivant la norme ISO 228-1
  • Filetage mâle BSP conique suivant la norme EN 10226-1 R

Ø nominal 1/8" 1/4"
Ø passage 5.5 5.5
PS 16 16
Écartement 39.5 44.5

Caractéristiques techniques Mini vanne à sphère laiton titré CW617N femelle - femelle

Fiche technique

Référence
69100K000BFF006
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton titré CW617N chromé
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton titré CW614N
Siège
PTFE
Axe
Joint torique FKM
Type de commande
Couleur noire
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
-10°C
Température maximum
90°C
Fluide admissible
Air comprimé - Eau
Normes et certifications
Kiwa certified ISO 9001
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
3598781104576

Télécharger La documentation

FT 691

Fiche technique micro vanne à sphère laiton femelle femelle BSP

Téléchargement (466.04KB)

Caractéristiques liées à la version du produit Mini vanne à sphère laiton titré CW617N femelle - femelle

Voici la liste des références et poids correspondants aux options séléctionnées.
69100K000BFF006 - Mini vanne à sphère laiton titré CW617N femelle - femelle - 1/8" (5/10)
Diamètre (en pouce) 1/8" (5/10)
Poids emballé 0,042kg
8.55 € HT
Consulter
69100K000BFF008 - Mini vanne à sphère laiton titré CW617N femelle - femelle - 1/4" (8/13)
Diamètre (en pouce) 1/4" (8/13)
Poids emballé 0,46515kg
8.91 € HT
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
69100K000BFF006 - Mini vanne à sphère laiton titré CW617N femelle - femelle - 1/8" (5/10) 1/8" (5/10) 0,042kg 8.55 € HT
69100K000BFF008 - Mini vanne à sphère laiton titré CW617N femelle - femelle - 1/4" (8/13) 1/4" (8/13) 0,46515kg 8.91 € HT
