Vanne à sphère laiton titré CW617N mâle - mâle 3/8" (12/17) poignée plate verte

Vannes à sphère laiton série NF et ACS

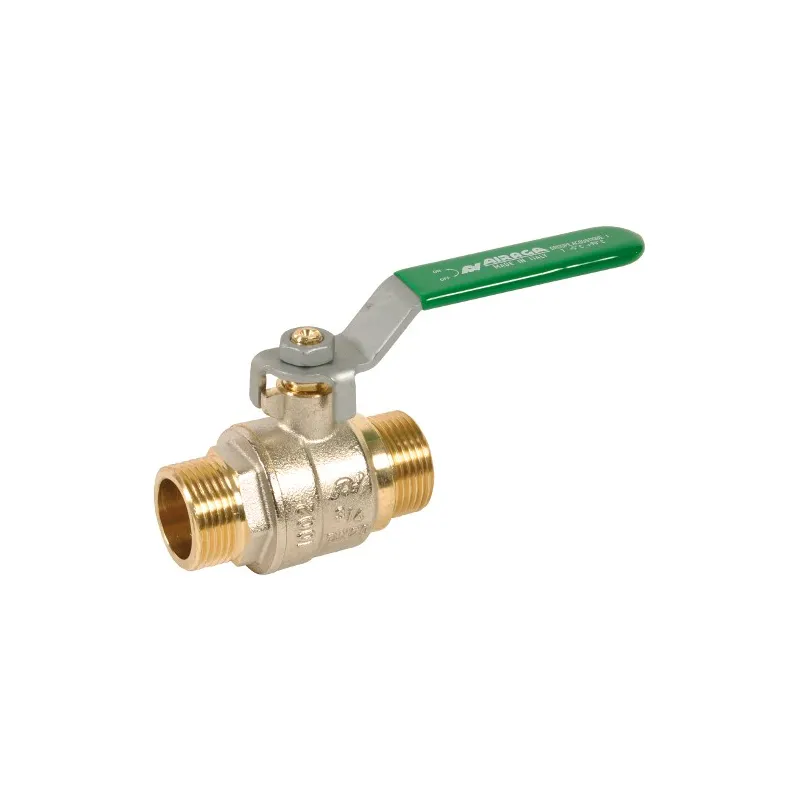

Vanne à sphère laiton mâle -mâle titré CW617N poigneé plate verte
search
  • Vanne à sphère laiton mâle -mâle titré CW617N poigneé plate verte
  • NOMENCLATURE MALE - MALE série NF et ACS
  • COURBE PRESSION TEMPERATURE( HORS VAPEUR ) série NF et ACS

Photos non contractuelles

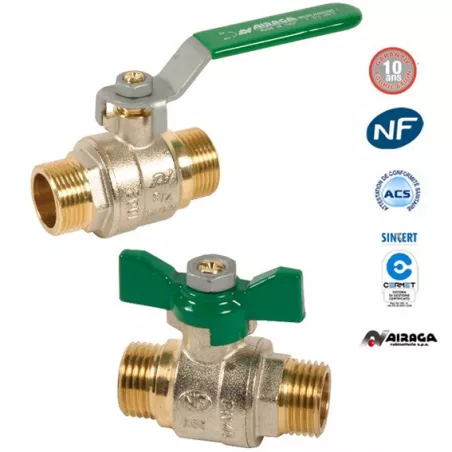

Vanne à sphère laiton titré CW617N mâle - mâle certifiée NF et ACS

Robinet à boisseau sphérique laiton ~ Brass ball valve

Utilisation :

Chauffage sanitaire, eau potable, climatisation, arrosage et irrigation.
Température mini admissible Ts : - 5°C
Température maxi admissible Ts : + 90°C ( +110°c en pointe pendant 1 heure maxi )
Pressions maxi admissibles Ps : 40 bars jusqu’au DN 3/4“ , 25 bars du 1“ au 1“1/4, 16 bars au-delà

Disponible en :

  • Poignée acier plate verte ou Manette papillon aluminium verte

Garantie fabrication 10 ans ( la garantie fabrication ne couvre pas les défauts d’installation ni les défauts d’usure )

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : NFNormes et certifications : CSTBATType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
3/8" (12/17) poignée plate verte
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

8,23 € TTC

6.86 € HT

Unité de vente : Pièce
56700N000BMM010
Diamètre (en pouce) : 3/8" (12/17)
Type de poignée : Poignée plate verte
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton titré CW617N mâle - mâle

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Fabrication suivant la norme NF079
  • Fabriquée en Italie
  • Passage intégral
  • Axe inéjectable
  • Bille pleine
  • Sphère percée ( évite la stagnation d’eau entre la sphère et le corps ) jusqu’au DN 1“1/2
  • Presse étoupe PTFE G200 + joint torique EPDM 4270
  • Poignée acier plate traitée anti-corrosion ou manette papillon aluminium
  • Marquage corps : Made in Italy, NF, ACS, PN sur une face et Logo, DN, Date de fabrication Année/Mois, qualité laiton sur l’autre face
  • Marquage poignée : On/Off , Airaga , Made in Italy , Température mini et maxi , groupe acoustique I
  • Poignée réversible de couleur verte RAL 6029
  • Système cadenassable en option pour les DN1/2“ et 3/4“ ( Ref. 9810404 )

Construction :

  • Corps Laiton titré CW617N interne brossé et externe nickelé.
  • Sphère Laiton titré CW617N chromée percée (jusqu'au DN 1" 1/2) : rétention du fluide limitée.
  • Joints de sphère PTFE.
  • Double étanchéité à l'axe par presse-étoupe PTFE et joint torique EPDM.
  • Axe inéjectable.
  • Poignée et écrou anti-corrosion.
  • Poignée réversible.
  • Traçabilité poignée et corps.

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • Fabrication selon les règles de certification de la marque NF079
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 136
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"
Ø de passage 10 15 20 25 32 40 50
PS 40 40 40 25 25 16 16
Écartement 49.5 55 66 77.5 89 102 116.5

Caractéristiques techniques Vanne à sphère laiton titré CW617N mâle - mâle

Fiche technique

Référence
56700N000BMM010
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW617N interne brossé et externe nickelé
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton titré CW617N chromée
Axe
Double étanchéité par joint torique FKM - Inéjectable
Type de commande
Couleur verte - En fonction du modèle choisi - Poignée et écrou anti-corrosion - Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MM (mâle - mâle)
Diamètre
En fonction du modèle choisi
Pression de service
De 1"1/2 à 2" : 16B - De 1" à 1"1/4 : 25B - De 1/4" à 3/4" : 40B
Température minimum
-5°C
Température maximum
90°C
Température de pointe
110°C pendant 1 heure maximum
Fluide admissible
Arrosage et irrigation - Eau chauffage - Eau glacée et climatisation - Eau sanitaire et potable
Normes et certifications
CSTBAT - Certification ACS - NF
Normalisation
Directive 97/23/CE
Équipements
Sphère percée (évite la rétention d'eau) jusqu'au 1"1/2
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
3598781160022

Télécharger La documentation

FT VSL CW617N

fiche technique Vannes à sphère laiton titré CW617N 506-528-544-549-567-577

Téléchargement (2.9MB)

notice montage VSL

notice montage Vannes à sphère laiton titré

Téléchargement (47.83KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW617N mâle - mâle

Voici la liste des références et poids correspondants aux options séléctionnées.
56700N000BMM010 - Vanne à sphère laiton titré CW617N mâle - mâle - 3/8" (12/17) - Poignée plate verte
Diamètre (en pouce) 3/8" (12/17)
Type de poignée Poignée plate verte
Poids emballé 0,12915kg
6.86 € HT
Consulter
56800N000BMM010 - Vanne à sphère laiton titré CW617N mâle - mâle - 3/8" (12/17) - Manette papillon verte
Diamètre (en pouce) 3/8" (12/17)
Type de poignée Manette papillon verte
Poids emballé 0,11025kg
6.86 € HT
Consulter
56700N000BMM015 - Vanne à sphère laiton titré CW617N mâle - mâle - 1/2" (15/21) - Poignée plate verte
Diamètre (en pouce) 1/2" (15/21)
Type de poignée Poignée plate verte
Poids emballé 0,1995kg
7.74 € HT
Consulter
56800N000BMM015 - Vanne à sphère laiton titré CW617N mâle - mâle - 1/2" (15/21) - Manette papillon verte
Diamètre (en pouce) 1/2" (15/21)
Type de poignée Manette papillon verte
Poids emballé 0,16905kg
7.74 € HT
Consulter
56700N000BMM020 - Vanne à sphère laiton titré CW617N mâle - mâle - 3/4" (20/27) - Poignée plate verte
Diamètre (en pouce) 3/4" (20/27)
Type de poignée Poignée plate verte
Poids emballé 0,294kg
11.34 € HT
Consulter
56800N000BMM020 - Vanne à sphère laiton titré CW617N mâle - mâle - 3/4" (20/27) - Manette papillon verte
Diamètre (en pouce) 3/4" (20/27)
Type de poignée Manette papillon verte
Poids emballé 0,26145kg
11.34 € HT
Consulter
56800N000BMM025 - Vanne à sphère laiton titré CW617N mâle - mâle - 1" (26/34) - Manette papillon verte
Diamètre (en pouce) 1" (26/34)
Type de poignée Manette papillon verte
Poids emballé 0,45465kg
18.3 € HT
Consulter
56700N000BMM025 - Vanne à sphère laiton titré CW617N mâle - mâle - 1" (26/34) - Poignée plate verte
Diamètre (en pouce) 1" (26/34)
Type de poignée Poignée plate verte
Poids emballé 0,5082kg
18.3 € HT
Consulter
56700N000BMM032 - Vanne à sphère laiton titré CW617N mâle - mâle - 1"1/4 (33/42) - Poignée plate verte
Diamètre (en pouce) 1"1/4 (33/42)
Type de poignée Poignée plate verte
Poids emballé 0,78855kg
30.94 € HT
Consulter
56700N000BMM040 - Vanne à sphère laiton titré CW617N mâle - mâle - 1"1/2 (40/49) - Poignée plate verte
Diamètre (en pouce) 1"1/2 (40/49)
Type de poignée Poignée plate verte
Poids emballé 1,06785kg
43.06 € HT
Consulter
56700N000BMM050 - Vanne à sphère laiton titré CW617N mâle - mâle - 2" (50/60) - Poignée plate verte
Diamètre (en pouce) 2" (50/60)
Type de poignée Poignée plate verte
Poids emballé 1,89525kg
67.11 € HT
Consulter
Référence - Désignation Diamètre (en pouce) Type de poignée Poids emballé Prix
56700N000BMM010 - Vanne à sphère laiton titré CW617N mâle - mâle - 3/8" (12/17) - Poignée plate verte 3/8" (12/17) Poignée plate verte 0,12915kg 6.86 € HT
56800N000BMM010 - Vanne à sphère laiton titré CW617N mâle - mâle - 3/8" (12/17) - Manette papillon verte 3/8" (12/17) Manette papillon verte 0,11025kg 6.86 € HT
56700N000BMM015 - Vanne à sphère laiton titré CW617N mâle - mâle - 1/2" (15/21) - Poignée plate verte 1/2" (15/21) Poignée plate verte 0,1995kg 7.74 € HT
56800N000BMM015 - Vanne à sphère laiton titré CW617N mâle - mâle - 1/2" (15/21) - Manette papillon verte 1/2" (15/21) Manette papillon verte 0,16905kg 7.74 € HT
56700N000BMM020 - Vanne à sphère laiton titré CW617N mâle - mâle - 3/4" (20/27) - Poignée plate verte 3/4" (20/27) Poignée plate verte 0,294kg 11.34 € HT
56800N000BMM020 - Vanne à sphère laiton titré CW617N mâle - mâle - 3/4" (20/27) - Manette papillon verte 3/4" (20/27) Manette papillon verte 0,26145kg 11.34 € HT
56800N000BMM025 - Vanne à sphère laiton titré CW617N mâle - mâle - 1" (26/34) - Manette papillon verte 1" (26/34) Manette papillon verte 0,45465kg 18.3 € HT
56700N000BMM025 - Vanne à sphère laiton titré CW617N mâle - mâle - 1" (26/34) - Poignée plate verte 1" (26/34) Poignée plate verte 0,5082kg 18.3 € HT
56700N000BMM032 - Vanne à sphère laiton titré CW617N mâle - mâle - 1"1/4 (33/42) - Poignée plate verte 1"1/4 (33/42) Poignée plate verte 0,78855kg 30.94 € HT
56700N000BMM040 - Vanne à sphère laiton titré CW617N mâle - mâle - 1"1/2 (40/49) - Poignée plate verte 1"1/2 (40/49) Poignée plate verte 1,06785kg 43.06 € HT
56700N000BMM050 - Vanne à sphère laiton titré CW617N mâle - mâle - 2" (50/60) - Poignée plate verte 2" (50/60) Poignée plate verte 1,89525kg 67.11 € HT
