Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge 1/2" (15/21) poignée plate verte

Vannes à sphère laiton série NF et ACS

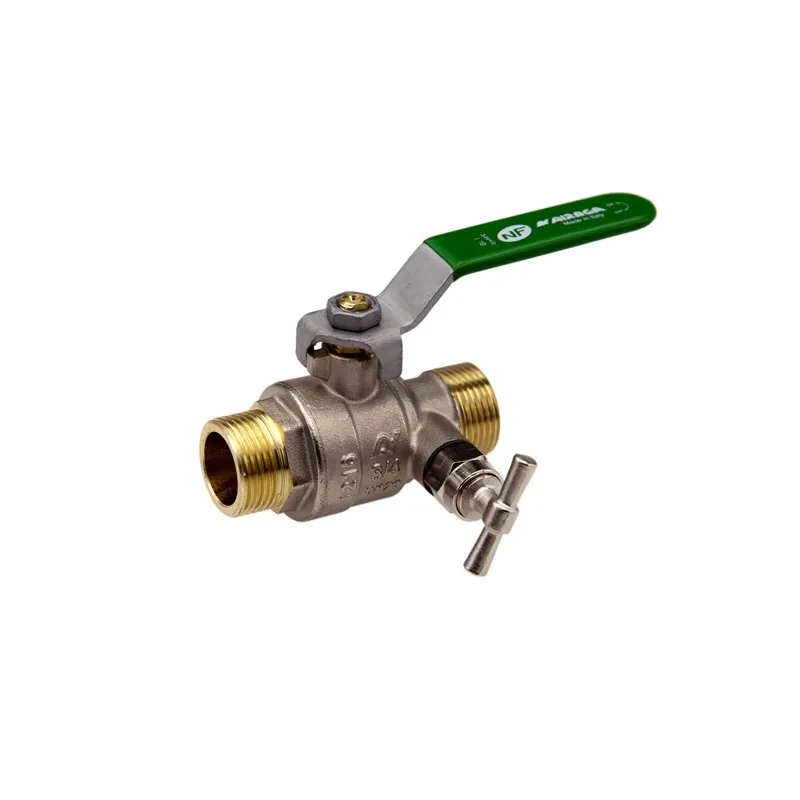

Vanne à sphère laiton mâle - mâle titré CW617N à purge poigneé plate verte
search
  • Vanne à sphère laiton mâle - mâle titré CW617N à purge poigneé plate verte
  • Nomenclature Vanne à sphère laiton mâle - mâle titré CW617N à purge
  • Courbe Vanne à sphère laiton mâle - mâle titré CW617N à purge

Photos non contractuelles

Vanne à sphère laiton titré CW617N mâle - mâle à purge certifiée NF et ACS

Robinet à boisseau sphérique laiton avec purge ~
Brass ball valve with drain

Utilisation :

Chauffage sanitaire, eau potable, climatisation, arrosage et irrigation.
Température mini admissible Ts : - 5°C
Température maxi admissible Ts : + 90°C ( +110°c en pointe pendant 1 heure maxi )
Pressions maxi admissibles Ps : 25 bars

Disponible en :

  • Poignée acier plate verte ou Manette papillon aluminium verte

Garantie fabrication 10 ans ( la garantie fabrication ne couvre pas les défauts d’installation ni les défauts d’usure )

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : NFNormes et certifications : CSTBATType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
1/2" (15/21) poignée plate verte
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

16,85 € TTC

14.04 € HT

Unité de vente : Pièce
54400NAP0BMM015
Diamètre (en pouce) : 1/2" (15/21)
Type de poignée : Poignée plate verte
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Fabrication suivant la norme NF079
  • Fabriquée en Italie
  • Passage intégral
  • Axe inéjectable
  • Bille pleine
  • Sphère percée ( évite la stagnation d’eau entre la sphère et le corps )
  • Presse étoupe PTFE G200 + joint torique EPDM 4270
  • Poignée acier plate traitée anti-corrosion ou manette papillon aluminium
  • Marquage corps : Made in Italy, NF, ACS, PN sur une face et Logo, DN, Date de fabrication Année/Mois, qualité laiton sur l’autre face
  • Marquage poignée : On/Off , Airaga , Made in Italy , Température mini et maxi , groupe acoustique I
  • Poignée réversible de couleur verte RAL 6029
  • Système cadenassable en option pour les DN1/2“ et 3/4“ ( Ref. 9810404 )

Construction :

  • Corps Laiton titré CW617N interne brossé et externe nickelé.
  • Sphère Laiton titré CW617N chromée percée : rétention du fluide limitée.
  • Joints de sphère PTFE.
  • Double étanchéité à l'axe par presse-étoupe PTFE et joint torique EPDM.
  • Axe inéjectable.
  • Poignée et écrou anti-corrosion.
  • Poignée réversible.
  • Traçabilité poignée et corps.

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • Fabrication selon les règles de certification de la marque NF079
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 136
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/2" 3/4" 1"
Ø de passage 15 20 25
PS 25 25 25
Écartement 66.5 77 89.5

Caractéristiques techniques Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge

Fiche technique

Référence
54400NAP0BMM015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW617N interne brossé et externe nickelé
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton titré CW617N chromée
Axe
Double étanchéité par joint torique FKM - Inéjectable
Type de commande
Couleur verte - En fonction du modèle choisi - Poignée et écrou anti-corrosion - Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MM (mâle - mâle)
Diamètre
En fonction du modèle choisi
Pression de service
25B
Température minimum
-5°C
Température maximum
90°C
Température de pointe
110°C pendant 1 heure maximum
Fluide admissible
Arrosage et irrigation - Eau chauffage - Eau glacée et climatisation - Eau sanitaire et potable
Normes et certifications
CSTBAT - Certification ACS - NF
Normalisation
Directive 97/23/CE
Équipements
Purge - Sphère percée (évite la rétention d'eau) jusqu'au 1"1/2
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
3598781121061

Télécharger La documentation

FT VSL CW617N

fiche technique Vannes à sphère laiton titré CW617N 506-528-544-549-567-577

Téléchargement (2.9MB)

notice montage VSL

notice montage Vannes à sphère laiton titré

Téléchargement (47.83KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge

Voici la liste des références et poids correspondants aux options séléctionnées.
54400NAP0BMM015 - Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge - 1/2" (15/21) - Poignée plate verte
Diamètre (en pouce) 1/2" (15/21)
Type de poignée Poignée plate verte
Poids emballé 0,28665kg
14.04 € HT
Consulter
54500NAP0BMM015 - Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge - 1/2" (15/21) - Manette papillon verte
Diamètre (en pouce) 1/2" (15/21)
Type de poignée Manette papillon verte
Poids emballé 0,2562kg
14.04 € HT
Consulter
54400NAP0BMM020 - Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge - 3/4" (20/27) - Poignée plate verte
Diamètre (en pouce) 3/4" (20/27)
Type de poignée Poignée plate verte
Poids emballé 0,3801kg
17.91 € HT
Consulter
54500NAP0BMM020 - Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge - 3/4" (20/27) - Manette papillon verte
Diamètre (en pouce) 3/4" (20/27)
Type de poignée Manette papillon verte
Poids emballé 0,3507kg
17.91 € HT
Consulter
54400NAP0BMM025 - Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge - 1" (26/34) - Poignée plate verte
Diamètre (en pouce) 1" (26/34)
Type de poignée Poignée plate verte
Poids emballé 0,60165kg
25.77 € HT
Consulter
54500NAP0BMM025 - Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge - 1" (26/34) - Manette papillon verte
Diamètre (en pouce) 1" (26/34)
Type de poignée Manette papillon verte
Poids emballé 0,55545kg
25.77 € HT
Consulter
Référence - Désignation Diamètre (en pouce) Type de poignée Poids emballé Prix
54400NAP0BMM015 - Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge - 1/2" (15/21) - Poignée plate verte 1/2" (15/21) Poignée plate verte 0,28665kg 14.04 € HT
54500NAP0BMM015 - Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge - 1/2" (15/21) - Manette papillon verte 1/2" (15/21) Manette papillon verte 0,2562kg 14.04 € HT
54400NAP0BMM020 - Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge - 3/4" (20/27) - Poignée plate verte 3/4" (20/27) Poignée plate verte 0,3801kg 17.91 € HT
54500NAP0BMM020 - Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge - 3/4" (20/27) - Manette papillon verte 3/4" (20/27) Manette papillon verte 0,3507kg 17.91 € HT
54400NAP0BMM025 - Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge - 1" (26/34) - Poignée plate verte 1" (26/34) Poignée plate verte 0,60165kg 25.77 € HT
54500NAP0BMM025 - Vanne à sphère laiton laiton titré CW617N mâle - mâle à purge - 1" (26/34) - Manette papillon verte 1" (26/34) Manette papillon verte 0,55545kg 25.77 € HT
