Vanne à sphère laiton à écrou tournant - mâle équerre manette laiton 3/4" - 1/2"

Vannes à sphère laiton série NF et ACS
Vanne à sphère laiton PN20 à écrou tournant mâle Femelle équerre manette laiton 2/3 1/3 manette papillon verte
search

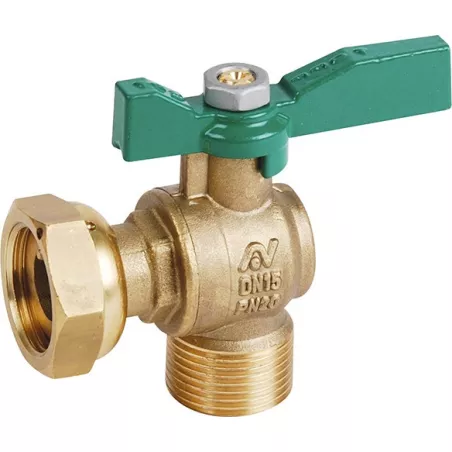

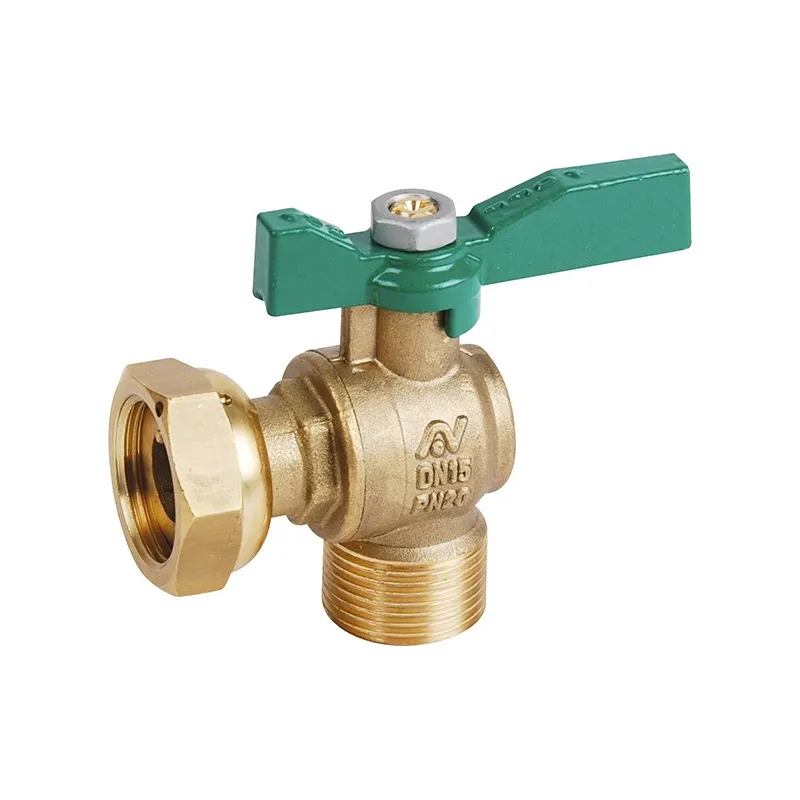

  • Vanne à sphère laiton PN20 à écrou tournant mâle Femelle équerre manette laiton 2/3 1/3 manette papillon verte
  • Momenclature Vanne à sphère laiton PN20 à écrou tournant mâle Femelle équerre manette laiton 2/3 1/3
  • Courbe pression et température Vanne à sphère laiton PN20 à écrou tournant mâle Femelle équerre manette laiton 2/3 1/3

Photos non contractuelles

Vanne à sphère laiton mâle équerre avant compteur certifiée NF(sauf modèle 1") et ACS

Utilisation :

Réseaux d’adduction et de distribution d’eau
Température mini admissible Ts : - 10°C
Température maxi admissible Ts : + 120°C
Pression maxi admissible Ps : 20 bars

Disponible en :

  • Écrou prisonnier / Mâle BSP équerre avec manette laiton 2/3-1/3 verte NF DN 3/4"-1/2" et 3/4"-3/4"
  • Écrou prisonnier / Mâle BSP équerre avec manette laiton 2/3-1/3 DN 3/4"-1“

Garantie fabrication 10 ans ( la garantie fabrication ne couvre pas les défauts d’installation ni les défauts d’usure ) pour les DN 3/4"-1/2" et 3/4"-3/4"NF

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : NFType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
3/4" - 1/2"
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

26,09 € TTC

21.74 € HT

Unité de vente : Pièce
64400L000BMF015
Ø Écrou prisonnier - Ø Raccordement : 3/4" - 1/2"
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton à écrou tournant - mâle équerre manette laiton

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Avant ou après compteur
  • Presse étoupe PTFE
  • Bille pleine
  • Avec écrou tournant
  • Trou de plombage sur l’écrou
  • Manette laiton 2/3-1/3 réversible
  • Fabrication suivant la norme NF079 pour les DN 3/4"-1/2" et 3/4"-3/4"
  • Fabriquée en Italie
  • Presse étoupe PTFE + joint torique EPDM pour les DN 3/4"-1/2" et 3/4"-3/4"
  • Kvs théorique : 30 (m3/h)

Construction :

  • Corps Laiton titré CW617N interne brossé et externe nickelé.
  • Sphère Laiton titré CW617N chromée percée : rétention du fluide limitée.
  • Joints de sphère PTFE.
  • Double étanchéité à l'axe par presse-étoupe PTFE et joint torique EPDM.
  • Axe inéjectable.
  • Poignée et écrou anti-corrosion.
  • Poignée réversible.
  • Traçabilité poignée et corps.

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • Fabrication selon les règles de certification de la marque NF079 (pour les DN 3/4"-1/2" et 3/4"-3/4")
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 133
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/2" 3/4" 1"
Ø de passage 15 15 15
PS 20 20 20
Écartement 55.5 55.5 55.5

Caractéristiques techniques Vanne à sphère laiton à écrou tournant - mâle équerre manette laiton

Fiche technique

Référence
64400L000BMF015
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Réduit
Corps
Laiton titré CW617N interne brossé et externe nickelé
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton titré CW617N chromée
Axe
Inéjectable
Presse-étoupe
PTFE
Type de commande
Couleur verte - Poignée et écrou anti-corrosion
Entraxe
55.5mm
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
20B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Eau sanitaire et potable
Normes et certifications
Certification ACS - NF
Normalisation
Directive 97/23/CE
Équipements
Sphère percée (évite la rétention d'eau) jusqu'au 1"1/2
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
8027704006345

Télécharger La documentation

FT 644

Fiche technique Vanne à sphère laiton PN20 à écrou tournant mâle Femelle équerre 644

Téléchargement (1.09MB)
