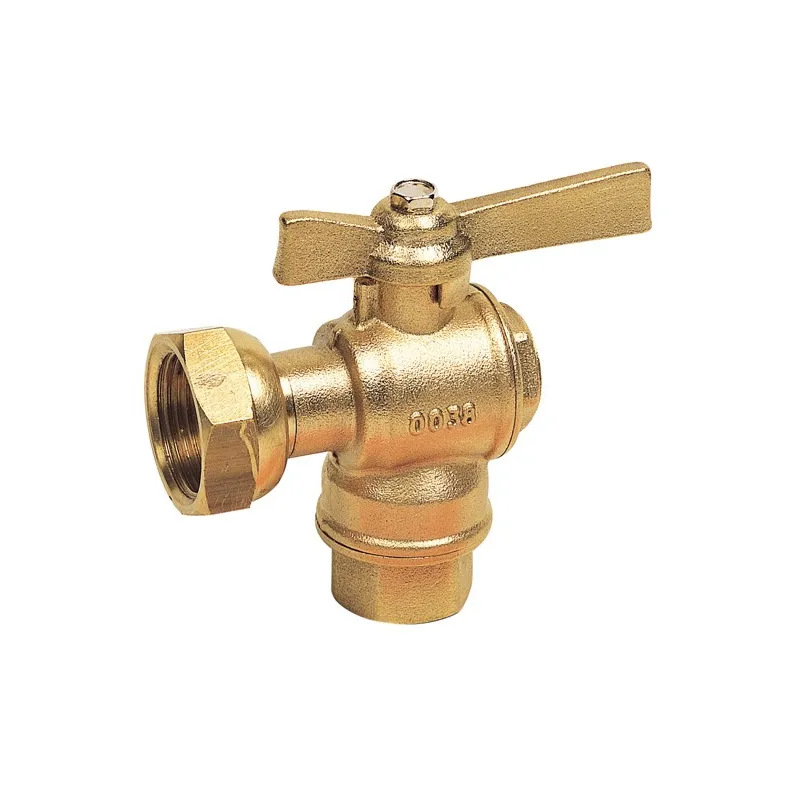

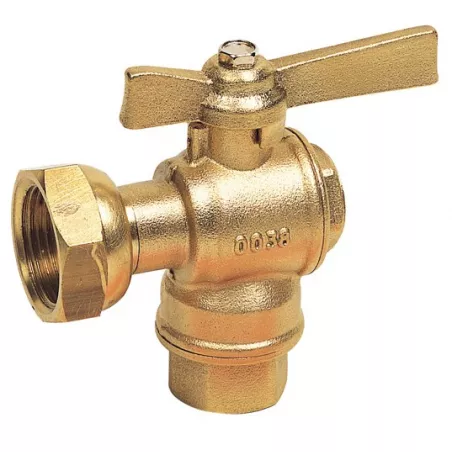

Vanne à sphère laiton à écrou tournant - femelle équerre manette laiton 3/4" - 1/2"

Vannes à sphère laiton série NF et ACS
Vanne à sphère laiton à écrou tournant - femelle équerre manette laiton
search
  • Vanne à sphère laiton à écrou tournant - femelle équerre manette laiton
  • NOMENCLATURE MODELE ECROU PRISONNIER FEMELLE AVEC MANETTE LAITON 660
  • COURBE PRESSION - TEMPERATURE ( HORS VAPEUR )645 660

Photos non contractuelles

Vanne à sphère laiton femelle équerre avant compteur manette laiton 2/3-1/3 certifiée ACS

Utilisation :

  • Réseaux d’adduction et de distribution d’eau
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts : + 120°C
  • Pression maxi admissible Ps : 20 bars

Disponible en :

Vanne avec écrou prisonnier / Mâle BSP équerre avec manette papillon aluminium rouge DN 1/2" à 3/4“

Plus de détails
Normes et certifications : Certification ACSNormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
3/4" - 1/2"
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

24,34 € TTC

20.28 € HT

Unité de vente : Pièce
66000L000BFF015
Ø Écrou prisonnier - Ø Raccordement : 3/4" - 1/2"
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton à écrou tournant - femelle équerre manette laiton

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Avant ou après compteur
  • Presse étoupe PTFE
  • Bille pleine
  • Avec écrou tournant
  • Trou de plombage sur l’écrou
  • Manette papillon laiton 2/3-1/3
  • Système cadenassable en option pour les DN1/2“ et 3/4“ (Ref.9810K0000000000)

Construction :

  • Corps Laiton titré CW617N interne brossé
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Presse-étoupe PTFE
  • Axe inéjectable
  • Dimensions : DN 1/2" à 3/4"
  • Raccordement : Ecrou prisonnier BSP, femelle
  • Matière : laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 133
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø écrou prisonnier 3/4" 3/4"
Ø nominal 1/2" 3/4"
Ø de passage 15 15
PS 20 20
Écartement 50 53

Caractéristiques techniques Vanne à sphère laiton à écrou tournant - femelle équerre manette laiton

Fiche technique

Référence
66000L000BFF015
Type de vanne
RBS (robinet à boisseau sphérique) avant compteur
Passage
Réduit
Corps
Laiton titré CW617N interne brossé
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton titré CW617N chromée
Siège
PTFE
Axe
Inéjectable
Presse-étoupe
PTFE
Type de commande
Poignée papillon
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
20B
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Arrosage et irrigation - Eau - Eau chauffage - Eau glacée et climatisation - Eau sanitaire et potable
Normes et certifications
Cermet - Certification ACS - Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Équipements
Trou de plombage sur l'écrou
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
8027704004013

Télécharger La documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Téléchargement (47.83KB)

FT 660

Fiche technique robinet équerre Femelle-écrou tournant laiton 4MS ACS

Téléchargement (854.01KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Vanne à sphère laiton à écrou tournant - femelle équerre manette laiton

Voici la liste des références et poids correspondants aux options séléctionnées.
66000L000BFF015 - Vanne à sphère laiton à écrou tournant - femelle équerre manette laiton - 3/4" - 1/2"
Ø Écrou prisonnier - Ø Raccordement 3/4" - 1/2"
Poids emballé 0,33705kg
20.28 € HT
Consulter
66000L000BFF020 - Vanne à sphère laiton à écrou tournant - femelle équerre manette laiton - 3/4" - 3/4"
Ø Écrou prisonnier - Ø Raccordement 3/4" - 3/4"
Poids emballé 0,34125kg
20.28 € HT
Consulter
Référence - Désignation Ø Écrou prisonnier - Ø Raccordement Poids emballé Prix
66000L000BFF015 - Vanne à sphère laiton à écrou tournant - femelle équerre manette laiton - 3/4" - 1/2" 3/4" - 1/2" 0,33705kg 20.28 € HT
66000L000BFF020 - Vanne à sphère laiton à écrou tournant - femelle équerre manette laiton - 3/4" - 3/4" 3/4" - 3/4" 0,34125kg 20.28 € HT
