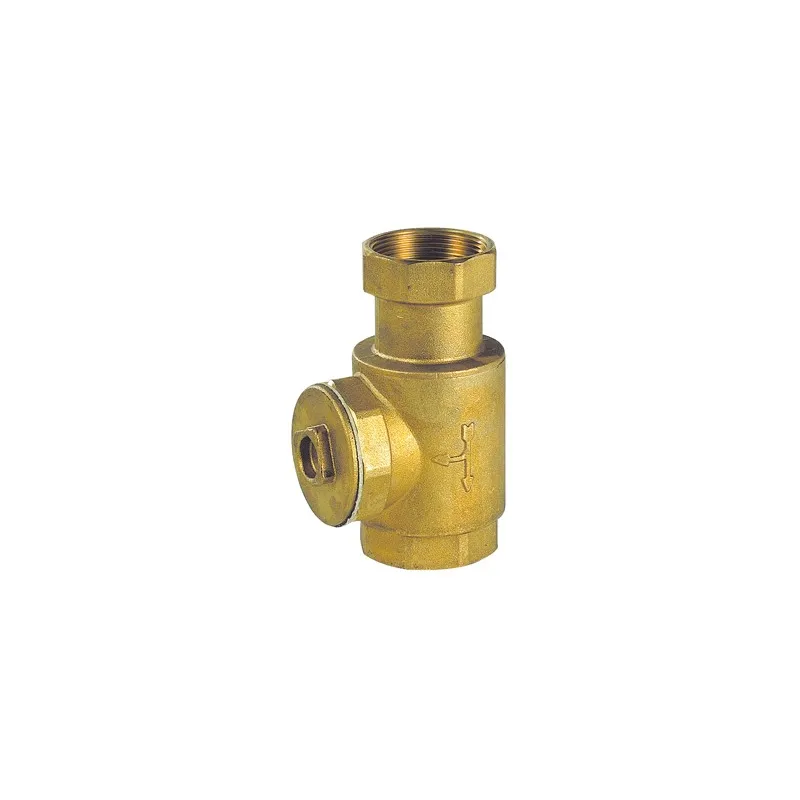

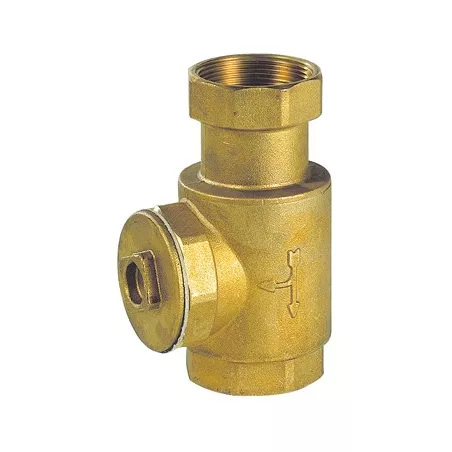

Clapet de non-retour à levée verticale laiton titré CW617N à obturateur laiton 1" (26/34)

Clapet à levée verticale
Clapet de non-retour à levée verticale laiton titré CW617N à obturateur laiton
search
  • Clapet de non-retour à levée verticale laiton titré CW617N à obturateur laiton
  • NOMENCLATURE 308
  • DIMENSIONS ( en mm ) 308
  • POSITIONS DE MONTAGE 308

Photos non contractuelles

Clapet de non-retour à levée verticale laiton titré CW617N à obturateur laiton

Dit : clapet de pieux ou clapet à pendule

Utilisation :

  • Chauffage, réseaux d’adduction, de distribution et d’évacuation d’eau
  • Température mini admissible Ts : + 0°C
  • Température maxi admissible Ts :+ 90°C
  • Pression maxi admissible PN : 16 bars

Disponible en :

  • Modèle Femelle – Femelle BSP cylindrique du DN 1“ au DN 2“

Respecter le sens de passage indiqué sur le corps par une flèche

Plus de détails
Normes et certifications : ISO 9001 DNVType de raccordement : Entre brides PN10-16-25-401
1" (26/34)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

71,95 € TTC

59.96 € HT

Unité de vente : Pièce
30800L000BFF025
Diamètre (en pouce) : 1" (26/34)
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Clapet de non-retour à levée verticale laiton titré CW617N à obturateur laiton

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).

Référence produit actuellement sélectionnée : --

Complément d'information Clapet de non-retour à levée verticale laiton titré CW617N à obturateur laiton

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques :

  • Respecter le sens de passage ( indiqué sur le corps par une flèche )
  • Montage vertical uniquement
  • Passage du fluide droit ou d’équerre (par inversion du clapet interne)
  • Joint caoutchouc naturel
  • Obturateur laiton
  • Avec bouchon de visite
  • Appelé clapet de pieux ou clapet à pendule
  • Pression d’ouverture entre 50 et 300 mbar

Construction :

  • Corps, chapeau et clapet Laiton titré CW617N brossé
  • Obturateur Laiton
  • Joint Caoutchouc naturel
  • Bouchon de visite Laiton
  • Dimensions : DN 1" à 2"
  • Raccordement : Femelle / Femelle BSP
  • Matière : Corps Laiton

Normalisations :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive (article 1, § 3.2)
  • Taraudage femelle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1" 1"1/4 1"1/2 2"
PS 16 16 16 16

Caractéristiques techniques Clapet de non-retour à levée verticale laiton titré CW617N à obturateur laiton

Fiche technique

Référence
30800L000BFF025
Type de clapet / filtre
Horizontal - Système à levée verticale - Équerre par inversion du clapet interne
Corps
Laiton titré CW617N
Obturateur
laiton
Joint
Caoutchouc
Entraxe
En fonction du modèle choisi
Type de raccordement
Entre brides PN10-16-25-40
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
0°C
Température maximum
90°C
Fluide admissible
Eau - Eau chauffage - Eau glacée et climatisation - réseaux d'adduction et distribution d'eau
Normes et certifications
ISO 9001 DNV
Normalisation
Directive 2014/68/UE : produits exclus (article 1, § 2b)
Équipements
Bouchon
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
8029437009808

Télécharger La documentation

NM clapet laiton bronze inox

Instructions montage clapets laiton bronze et inox taraudés

Téléchargement (39.93KB)

FT 308

Fiche technique Clapet de non-retour à levée verticale laiton titré CW617N 308

Téléchargement (721.06KB)

Caractéristiques liées à la version du produit Clapet de non-retour à levée verticale laiton titré CW617N à obturateur laiton

Voici la liste des références et poids correspondants aux options séléctionnées.
