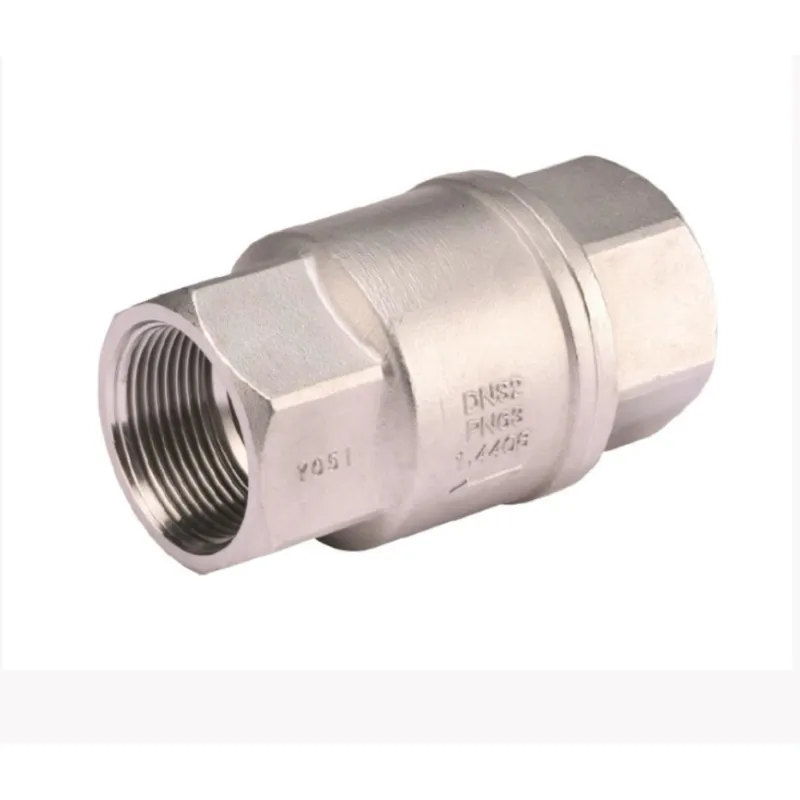

Clapet de non-retour série 329 à disque inox 1/4" (8/13)

Clapet anti retour toutes positions à double guidage
Clapet de non-retour série 329
search
  • Clapet de non-retour série 329
  • Clapet de non-retour série 329
  • Clapet de non-retour série 329 NOMENCLATURE
  • Clapet de non-retour série 329 DIMENSIONS ( en mm )
  • Clapet de non-retour série 329 COURBE PRESSION - TEMPERATURE
  • Clapet de non-retour série 329 DIAGRAMME PERTES DE CHARGES
  • Clapet de non-retour série 329 PRESSION D’OUVERTURE ( en mbar )

Photos non contractuelles

Clapets de non-retour 329, obturateur acier inox A351 CF8M toutes positions raccordement femelle-femelle

Utilisation :

  • Industries chimiques, pharmaceutiques, pétro-chimiques, installations hydrauliques, air comprimé, eau
  • Température mini admissible Ts : - 20°C
  • Température maxi admissible Ts :+ 200°C
  • Pression maxi admissible Ps : 63 bars ( voir courbe ci dessous )
  • Vapeur : 14 bars maxi

Disponible en : Clapet à disque 2 pièces Femelle / femelle taraudé BSP cylindrique du DN 1/4“ au DN 2“

Respecter le sens de passage indiqué sur le corps par une flèche

Plus de détails
Normes et certifications : TUV ISO 9001Type de raccordement : Á visser BSP (pas du gaz)1
1/4" (8/13)
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

68,83 € TTC

57.36 € HT

Unité de vente : Pièce
32900L000BFF008
Diamètre (en pouce) : 1/4" (8/13)
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Clapet de non-retour série 329 à disque inox

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).

Référence produit actuellement sélectionnée : --

Complément d'information Clapet de non-retour série 329 à disque inox

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques :

  • Clapet 2 pièces à disque
  • Montage toutes positions ( respecter le sens de passage indiqué sur le corps par une flèche )
  • Encombrement court
  • Joint PTFE chargé 15% verre

Construction :

  • Clapet à disque
  • Toutes positions
  • Joint PTFE chargé 15% verre
  • Température maxi : + 200°C
  • Température mini : - 20°C
  • Dimensions : DN 1/4" à 2"
  • Raccordement : Femelle-Femelle BSP
  • Matière : Acier Inox EN 1.4408

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2015
  • DIRECTIVE 2014/68/UE : Produits exclus de la directive (Article 4. § 3)
  • Certificat 3.1 sur demande
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Raccords taraudés BSP cylindrique suivant la norme ISO 228-1

DN 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"
Ø d 10 10 15 20 25 32 40 50
Ø D 34.3 34.3 34.3 46 54 62.5 73.5 127
L 58.7 58.7 58.7 72.9 88.9 106.2 126.5 2.2

Caractéristiques techniques Clapet de non-retour série 329 à disque inox

Fiche technique

Référence
32900L000BFF008
Type de clapet / filtre
Système à double guidage - Toutes positions
Corps
Inox ASTM A351 CF8M
Obturateur
Inox ASTM A351 CF8M
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FF (femelle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-20°C
Température maximum
200°C
Fluide admissible
Eau - Industries chimiques - Industries pharmaceutiques - Industries pétrochimiques - Installations hydrauliques
Normes et certifications
TUV ISO 9001 - Test d'étanchéité API 598
Normalisation
Directive 2014/68/UE
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger La documentation

FT 329

Fiche technique clapet non retour série 329

Téléchargement (938.64KB)

Caractéristiques liées à la version du produit Clapet de non-retour série 329 à disque inox

Voici la liste des références et poids correspondants aux options séléctionnées.
32900L000BFF008 - Clapet de non-retour série 329 à disque inox - 1/4" (8/13)
Diamètre (en pouce) 1/4" (8/13)
Poids emballé 0,189kg
57.36 € HT
Consulter
32900L000BFF010 - Clapet de non-retour série 329 à disque inox - 3/8" (12/17)
Diamètre (en pouce) 3/8" (12/17)
Poids emballé 0,1785kg
57.36 € HT
Consulter
32900L000BFF015 - Clapet de non-retour série 329 à disque inox - 1/2" (15/21)
Diamètre (en pouce) 1/2" (15/21)
Poids emballé 0,1995kg
67.54 € HT
Consulter
32900L000BFF020 - Clapet de non-retour série 329 à disque inox - 3/4" (20/27)
Diamètre (en pouce) 3/4" (20/27)
Poids emballé 0,42kg
78.29 € HT
Consulter
32900L000BFF025 - Clapet de non-retour série 329 à disque inox - 1" (26/34)
Diamètre (en pouce) 1" (26/34)
Poids emballé 0,63kg
99.06 € HT
Consulter
32900L000BFF032 - Clapet de non-retour série 329 à disque inox - 1"1/4 (33/42)
Diamètre (en pouce) 1"1/4 (33/42)
Poids emballé 1,05kg
279.27 € HT
Consulter
32900L000BFF040 - Clapet de non-retour série 329 à disque inox - 1"1/2 (40/49)
Diamètre (en pouce) 1"1/2 (40/49)
Poids emballé 1,575kg
323.86 € HT
Consulter
32900L000BFF050 - Clapet de non-retour série 329 à disque inox - 2" (50/60)
Diamètre (en pouce) 2" (50/60)
Poids emballé 2,31kg
458.71 € HT
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
32900L000BFF008 - Clapet de non-retour série 329 à disque inox - 1/4" (8/13) 1/4" (8/13) 0,189kg 57.36 € HT
32900L000BFF010 - Clapet de non-retour série 329 à disque inox - 3/8" (12/17) 3/8" (12/17) 0,1785kg 57.36 € HT
32900L000BFF015 - Clapet de non-retour série 329 à disque inox - 1/2" (15/21) 1/2" (15/21) 0,1995kg 67.54 € HT
32900L000BFF020 - Clapet de non-retour série 329 à disque inox - 3/4" (20/27) 3/4" (20/27) 0,42kg 78.29 € HT
32900L000BFF025 - Clapet de non-retour série 329 à disque inox - 1" (26/34) 1" (26/34) 0,63kg 99.06 € HT
32900L000BFF032 - Clapet de non-retour série 329 à disque inox - 1"1/4 (33/42) 1"1/4 (33/42) 1,05kg 279.27 € HT
32900L000BFF040 - Clapet de non-retour série 329 à disque inox - 1"1/2 (40/49) 1"1/2 (40/49) 1,575kg 323.86 € HT
32900L000BFF050 - Clapet de non-retour série 329 à disque inox - 2" (50/60) 2" (50/60) 2,31kg 458.71 € HT
