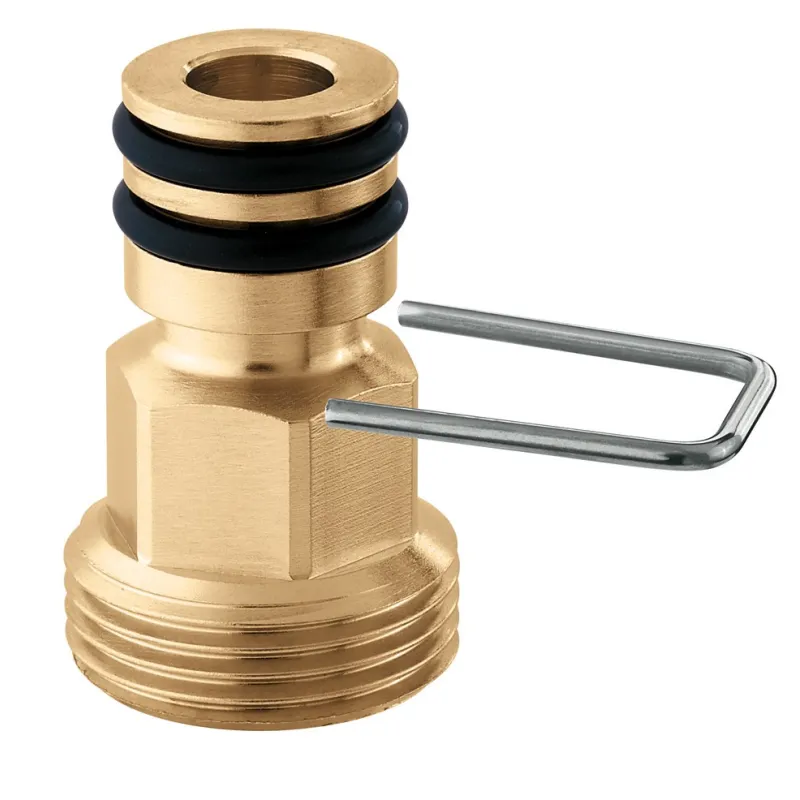

Adaptateur et clip pour collecteur type HYDRONIC

  • Fluide admissible : eau, solutions glycolées
  • Taux maxi de glycol : 30%
  • Pression maxi d’exercice : 10 bar
  • Plage de température : 0÷100°C 5÷60°C (enclenché dans le collecteur 670)
  • Raccordement : 3/4” M - Ø 18-fixation par clip
Plus de détails
1
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

5,62 € TTC

4.68 € HT

Unité de vente : Pièce
ADAHY0000000000
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Adaptateur et clip pour dérivation du collecteur type HYDRONIC

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques :

  • Corps : laiton EN 12164 CW614N
  • Étanchéité : double joint torique en EPDM
  • Clip de fixation : acier inox

Raccordement des tubes des différentes boucles :

La mise en place des tubes sur les collecteurs est souvent difficile, du fait du peu d’espace disponible au niveau des dérivations des collecteurs. Pour faciliter cette mise en place, le système Caleffi permet de visser au préalable le raccord pour tube plastique sur un adaptateur, en dehors du collecteur.
Une fois le serrage effectué, on peut alors enclencher l’adaptateur sur la dérivation correspondante du collecteur et le fixer à l’aide du clip prévu à cet effet.

Caractéristiques techniques Adaptateur et clip pour dérivation du collecteur type HYDRONIC

Fiche technique

Référence
ADAHY0000000000
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
8016615120974

Télécharger La documentation

Notice de montage collecteur composite serie 670

Notice montage caleffi collecteur composite serie 670

Téléchargement (1.27MB)
