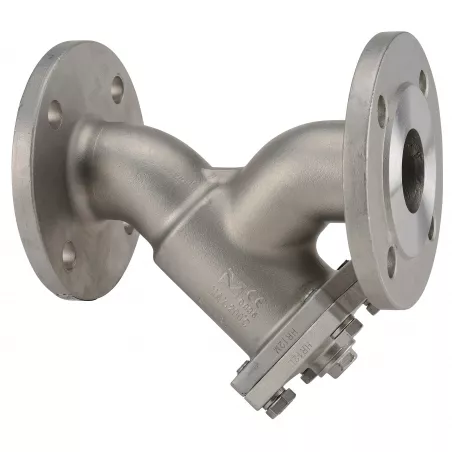

Filtre à tamis en Y inox à brides PN 10/16

Utilisation :

  • Industries chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques, air comprimé
  • Température mini admissible Ts : - 20°C
  • Température maxi admissible Ts :+ 200°C
  • Pression maxi admissible Ps : 16 bars ( voir courbe )

Disponible en : A brides R.F. PN16 du DN 15 au DN 200

Respecter le sens de passage indiqué sur le corps par une flèche
Certificat CCPU 3.1 : cliquez ici

Plus de détails
Normes et certifications : CENormes et certifications : ATEXNormes et certifications : TUV PED 97/23/CENormes et certifications : ISO 9001 : 2008 Bureau VéritasType de raccordement : À brides EN1092-1 PN161
dn 15
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

344,06 € TTC

286.72 € HT

Unité de vente : Pièce
24000I00PN16015
Diamètre DN : DN 15
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Filtre à tamis en Y inox à brides

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).

Référence produit actuellement sélectionnée : --

Complément d'information Filtre à tamis en Y inox à brides

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques :

  • Tamis inox démontable
  • A brides R.F. PN16
  • Montage horizontal ou vertical avec fluide descendant (respecter le sens de passage indiqué sur le corps par une flèche )
  • Filtration 8/10° mm ( soit 800 μ ) jusqu’au DN 50 , 10/10° mm du DN 65 au 80 et 30/10° au delà
  • Chapeau boulonné avec bouchon de purge taraudage BSP

Construction :

  • Corps et chapeau Acier Inox ASTM A351 CF8M
  • Chapeau boulonné avec bouchon de purge taraudé BSP
  • Joint de chapeau PTFE.
  • Tamis Acier Inox ASTM A182 F304.
  • Dimensions : DN 15 au DN 200
  • Raccordement : A brides R.F. PN16
  • Matière : Acier inox

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : CE N° 0035
    Catégorie de risque III module H
  • Construction suivant la norme EN 12516-1
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Écartement suivant la norme EN 558 série 1 (DIN 3202 F1 – NF 29354)
  • Brides R.F. suivant la norme EN 1092-1 PN16
  • ATEX Groupe II Catégorie 2 G/2D Zone 1 & 21 Zone 2 &22 ( marquage en option )

Ø nominal 15 20 25 32 40 50 65 80 100 125 150 200
PS 16 16 16 16 16 16 16 16 16 16 16 16
PN 16 16 16 16 16 16 16 16 16 16 16 16
Maille (mm) 8/10° 8/10° 8/10° 8/10° 8/10° 8/10° 10/10° 10/10° 30/10° 30/10° 30/10° 30/10°
Purge 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 3/4" 3/4" 3/4" 3/4"
Écartement 130 150 160 180 200 230 290 310 350 400 480 600

Caractéristiques techniques Filtre à tamis en Y inox à brides

Fiche technique

Référence
24000I00PN16015
Type de clapet / filtre
Horizontal - Vertical avec fluide ascendant
Crépine / tamis
Inox ASTM A182 F304
Maille et filtration
En fonction du modèle choisi
Corps
Inox ASTM A351 CF8M
Chapeau
Inox ASTM A351 CF8M
Joint
PTFE
Entraxe
Écartement EN558 série 1 (DIN 3202 ) - NF 29354
Type de raccordement
À brides EN1092-1 PN16
Diamètre
En fonction du modèle choisi
Pression de service
16B
Température minimum
-20°C
Température maximum
200°C
Fluide admissible
Fluides courants compatibles du groupe II
Normes et certifications
ATEX - CE - ISO 9001 : 2008 Bureau Véritas - TUV PED 97/23/CE
Normalisation
Directive 97/23/CE - Directive 2014/68/UE
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
3598781101759

Télécharger La documentation

NM filtres à brides

Notice montage filtres à brides

Téléchargement (38.18KB)

FT 240

Fiche technique Filtre à tamis en Y fonte à brides inox 240

Téléchargement (1.39MB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Filtre à tamis en Y inox à brides

Voici la liste des références et poids correspondants aux options séléctionnées.
24000I00PN16015 - Filtre à tamis en Y inox à brides - DN 15
Diamètre DN DN 15
Poids emballé 1,995kg
286.72 € HT
Consulter
24000I00PN16020 - Filtre à tamis en Y inox à brides - DN 20
Diamètre DN DN 20
Poids emballé 2,793kg
309.01 € HT
Consulter
24000I00PN16025 - Filtre à tamis en Y inox à brides - DN 25
Diamètre DN DN 25
Poids emballé 3,633kg
340.86 € HT
Consulter
24000I00PN16032 - Filtre à tamis en Y inox à brides - DN 32
Diamètre DN DN 32
Poids emballé 5,25kg
401.38 € HT
Consulter
24000I00PN16040 - Filtre à tamis en Y inox à brides - DN 40
Diamètre DN DN 40
Poids emballé 6,573kg
450.19 € HT
Consulter
24000I00PN16050 - Filtre à tamis en Y inox à brides - DN 50
Diamètre DN DN 50
Poids emballé 8,505kg
555.3 € HT
Consulter
24000I00PN16065 - Filtre à tamis en Y inox à brides - DN 65
Diamètre DN DN 65
Poids emballé 15,75kg
848.32 € HT
Consulter
24000I00PN16080 - Filtre à tamis en Y inox à brides - DN 80
Diamètre DN DN 80
Poids emballé 18,9kg
1147.71 € HT
Consulter
24000I00PN16100 - Filtre à tamis en Y inox à brides - DN 100
Diamètre DN DN 100
Poids emballé 31,5kg
1463.02 € HT
Consulter
24000I00PN16125 - Filtre à tamis en Y inox à brides - DN 125
Diamètre DN DN 125
Poids emballé 50,4kg
2257.16 € HT
Consulter
24000I00PN16150 - Filtre à tamis en Y inox à brides - DN 150
Diamètre DN DN 150
Poids emballé 61,95kg
3261.51 € HT
Consulter
24000I00PN16200 - Filtre à tamis en Y inox à brides - DN 200
Diamètre DN DN 200
Poids emballé 99,75kg
5616.26 € HT
Consulter
Référence - Désignation Diamètre DN Poids emballé Prix
24000I00PN16015 - Filtre à tamis en Y inox à brides - DN 15 DN 15 1,995kg 286.72 € HT
24000I00PN16020 - Filtre à tamis en Y inox à brides - DN 20 DN 20 2,793kg 309.01 € HT
24000I00PN16025 - Filtre à tamis en Y inox à brides - DN 25 DN 25 3,633kg 340.86 € HT
24000I00PN16032 - Filtre à tamis en Y inox à brides - DN 32 DN 32 5,25kg 401.38 € HT
24000I00PN16040 - Filtre à tamis en Y inox à brides - DN 40 DN 40 6,573kg 450.19 € HT
24000I00PN16050 - Filtre à tamis en Y inox à brides - DN 50 DN 50 8,505kg 555.3 € HT
24000I00PN16065 - Filtre à tamis en Y inox à brides - DN 65 DN 65 15,75kg 848.32 € HT
24000I00PN16080 - Filtre à tamis en Y inox à brides - DN 80 DN 80 18,9kg 1147.71 € HT
24000I00PN16100 - Filtre à tamis en Y inox à brides - DN 100 DN 100 31,5kg 1463.02 € HT
24000I00PN16125 - Filtre à tamis en Y inox à brides - DN 125 DN 125 50,4kg 2257.16 € HT
24000I00PN16150 - Filtre à tamis en Y inox à brides - DN 150 DN 150 61,95kg 3261.51 € HT
24000I00PN16200 - Filtre à tamis en Y inox à brides - DN 200 DN 200 99,75kg 5616.26 € HT
