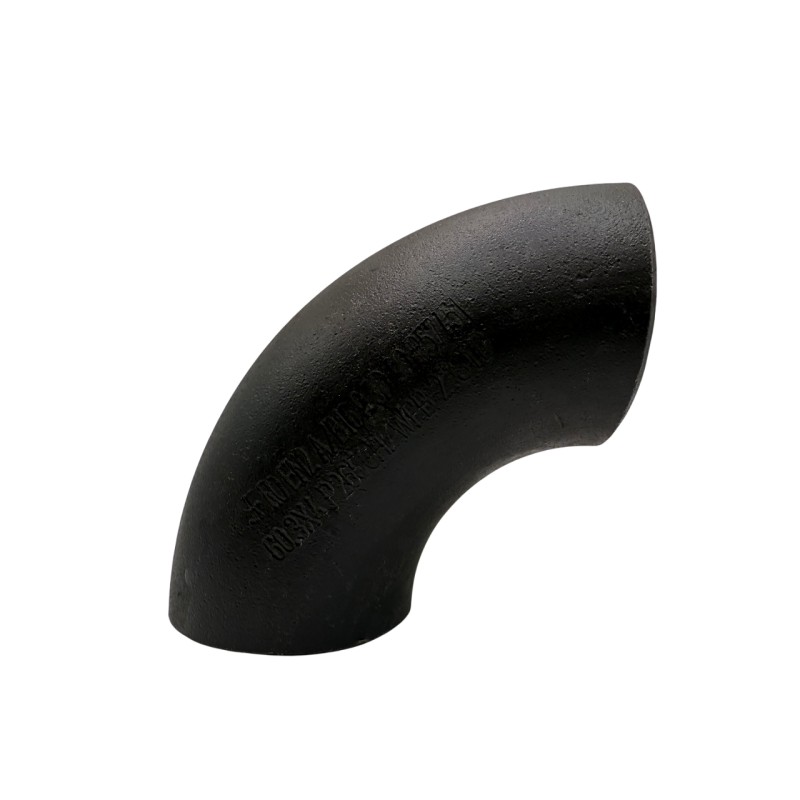

Coude ASTM LR 3D 90° sans soudure P265GH SCH40 21.3mm x 2.77mm

Description :

Le coude ASTM LR 3D 90° sans soudure en acier P265GH, SCH40, est un raccord de tuyauterie conçu pour changer la direction du flux à un angle de 90 degrés. Le terme "LR" (Long Radius) indique un rayon de courbure égal à 1,5 fois le diamètre nominal du tuyau, tandis que "3D" signifie que le rayon de courbure est trois fois le diamètre nominal.

Les caractéristiques principales de ce produit sont :

• Matériau : Acier au carbone P265GH, conforme à la norme EN 10216-2.
• Angle : 90 degrés.
• Rayon de courbure : 3D (trois fois le diamètre nominal).
• Type : Sans soudure.
• Série : (équivalente à SCH40).
• Finition : Noire

Il est important de sélectionner les dimensions appropriées en fonction des exigences spécifiques de votre projet.

Le coude ASTM LR 3D 90° sans soudure en acier P265GH, de série E (SCH40), est un composant essentiel dans les systèmes de tuyauterie industriels. Voici des détails supplémentaires sur ses caractéristiques techniques :

Normes de fabrication : Ce coude est conforme aux normes EN 10216-2 pour les tubes en acier sans soudure et aux spécifications ASTM pour les raccords de tuyauterie.

Pression nominale : La série E (SCH40) correspond à une épaisseur de paroi spécifique, influençant la pression nominale que le coude peut supporter. Il est essentiel de consulter les tableaux de correspondance pour déterminer la pression maximale en fonction du diamètre nominal et de l'épaisseur de paroi.

Dimensions disponibles : Les coudes sont disponibles dans une gamme de diamètres nominaux (DN), par exemple, de DN10 à DN600, avec des épaisseurs de paroi variant en fonction du diamètre et de la série sélectionnée.

Rayon de courbure : Le terme "3D" indique que le rayon de courbure est égal à trois fois le diamètre nominal du tuyau, offrant une transition plus douce pour le flux de fluide.

Applications : Ce type de coude est couramment utilisé dans les industries pétrolière, gazière, chimique et énergétique, où des conditions de haute pression et de température sont présentes.

Le coude ASTM LR 3D 90° sans soudure en acier P265GH Schédule 40 présente les caractéristiques techniques suivantes :

Température et pression :

Température de service : L'acier P265GH est conçu pour des applications à haute température, avec une résistance au fluage notable à 425 °C.

Pression nominale : Le SCH40 correspond à une épaisseur de paroi spécifique influençant la pression nominale. Les valeurs précises dépendent du diamètre nominal et de l'épaisseur de paroi du coude. Il est recommandé de consulter les normes pertinentes ou les spécifications du fabricant pour obtenir des données exactes.

Tolérances dimensionnelles :

Les tolérances dimensionnelles des coudes en acier P265GH sont définies par les normes EN 10253-2 et EN 10028-2. Ces normes spécifient les tolérances admissibles pour les dimensions telles que le diamètre extérieur, l'épaisseur de paroi, le rayon de courbure et la longueur. Les valeurs précises varient en fonction des dimensions nominales du coude et des exigences spécifiques de l'application. Il est essentiel de se référer aux normes ou aux fiches techniques des fabricants pour obtenir des informations détaillées.

Les propriétés mécaniques garantissent que le coude en P265GH est adapté aux applications sous pression et à haute température, offrant une combinaison de résistance mécanique et de ductilité.

Composition chimique :

L'acier P265GH est un acier non allié avec la composition chimique suivante :

Carbone (C) : ≤ 0,20 %

Silicium (Si) : ≤ 0,40 %

Manganèse (Mn) : 0,80 à 1,40 %

Phosphore (P) : ≤ 0,025 %

Soufre (S) : ≤ 0,010 %

Aluminium total (Al) : ≥ 0,020 %

Azote (N) : ≤ 0,012 %

Cette composition confère à l'acier P265GH une bonne soudabilité et des propriétés mécaniques adaptées aux applications sous pression et à haute température.

Pour des informations précises et détaillées, il est recommandé de consulter les normes EN 10253-2 et EN 10028-2, ainsi que les fiches techniques des fabricants.
