Coude 45° Série 3000 A105N NPT femelle dn15 ~ 1/2'' ~ ø21.30

Raccords Série 3000 acier NPT
Coude 45° Série 3000 A105N NPT femelle
search
  • Coude 45° Série 3000 A105N NPT femelle
  • Coude 45° S3000 A105N NPT femelle
  • Plan Coude 45° S3000 A105N NPT femelle
  • Courbe Coude 45° S3000 A105N NPT femelle

Photos non contractuelles

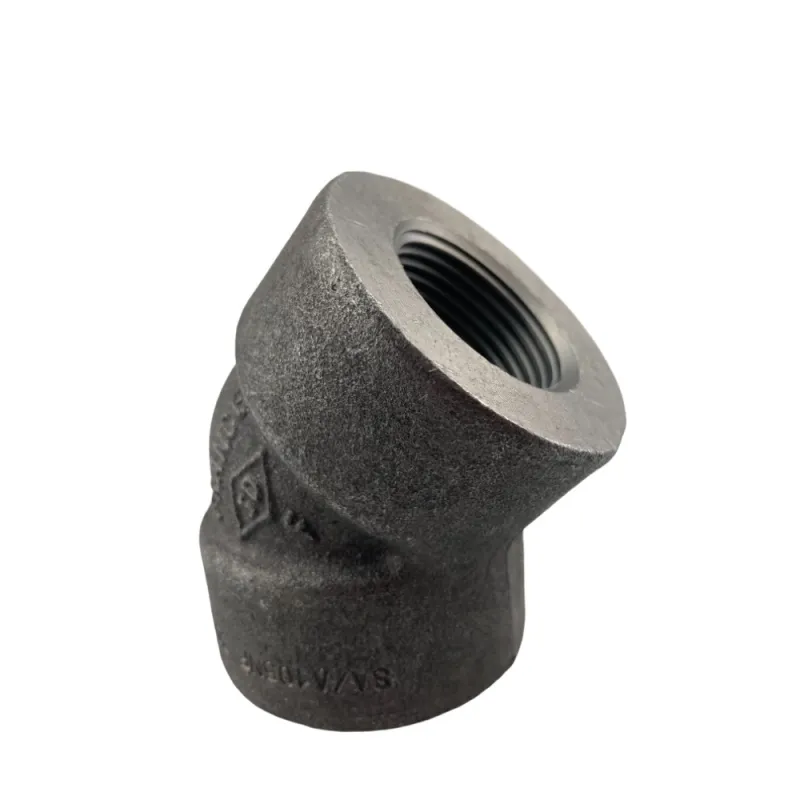

Coude à 45° fileté NPT femelle-femelle en acier A105N Série 3000 - haute pression

Description :

Le coude à 45° en acier forgé A105N, appartenant à la Série 3000, est conçu pour assurer une déviation efficace du flux dans les systèmes de tuyauterie industriels à haute pression. Son filetage femelle NPT garantit une connexion étanche et sécurisée.

Applications :

Ce raccord est idéal pour diverses industries nécessitant des connexions robustes, notamment :

  • Les secteurs pétroliers et gaziers
  • Les installations de traitement chimique
  • Les centrales électriques
  • Les systèmes hydrauliques et pneumatiques

Disponible du 1/4" au 2" (Diamètre supérieur : Nous consulter)

Plus de détails
Type de raccordement : Á visser NPT
dn15 ~ 1/2'' ~ ø21.30
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

13,66 € TTC

11.38 € HT

Unité de vente : Pièce
S3C40D000NF0015
Diamètre (en pouce) : DN15 ~ 1/2'' ~ Ø21.30
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Coude 45° Série 3000 A105N NPT femelle

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).

Référence produit actuellement sélectionnée : --

Complément d'information Coude 45° Série 3000 A105N NPT femelle

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Matériau : Acier au carbone ASTM A105N, reconnu pour sa robustesse et sa capacité à résister à des pressions élevées.
  • Type de raccordement : Filetage femelle NPT conforme à la norme ASME B1.20.1.
  • Forme : Coude à 45°, facilitant la déviation du flux dans les systèmes de tuyauterie.

Spécifications :

  • Pression nominale (PN) : Jusqu'à 210 bars (3000 psi), convenant aux applications haute pression.
  • Diamètres disponibles : Du 1/8" au 2", pour répondre aux besoins spécifiques de chaque installation.
  • Norme de fabrication : Conforme à la norme ASME B16.11, garantissant des dimensions précises et une interchangeabilité avec d'autres composants standardisés.

Normes et certifications : Ce raccord est conforme aux standards suivants :

  • Matériau : ASTM A105N, spécification standard pour les raccords en acier forgé au carbone destinés aux applications sous haute pression.
  • Dimensions et tolérances : ASME B16.11, couvrant les raccords forgés à socket-weld et filetés.

Résistance à la pression : La pression nominale de ce raccord est de 3000 psi (210 bars), le rendant adapté aux systèmes nécessitant une résistance élevée à la pression.

Plage de température : Ce raccord en acier A105N est conçu pour une utilisation dans des environnements à haute température, généralement jusqu'à 425 °C, en fonction des conditions opérationnelles spécifiques.

Caractéristiques techniques Coude 45° Série 3000 A105N NPT femelle

Fiche technique

Référence
S3C40D000NF0015
Matière
Acier A105
Forme
Coude 45°
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser NPT
Raccordement
Femelle
Diamètre
En fonction du modèle choisi
Pression maximum
210 bar
Température maximum
450°C
Poid
En fonction du modèle choisi
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Coude 45° Série 3000 A105N NPT femelle

Voici la liste des références et poids correspondants aux options séléctionnées.
S3C40D000NF0008 - Coude 45° Série 3000 A105N NPT femelle - DN8 ~ 1/4'' ~ Ø13.50
Diamètre (en pouce) DN8 ~ 1/4'' ~ Ø13.50
Poids emballé 0,1kg
9.43 € HT
Consulter
S3C40D000NF0010 - Coude 45° Série 3000 A105N NPT femelle - DN10 ~ 3/8'' ~ Ø17.20
Diamètre (en pouce) DN10 ~ 3/8'' ~ Ø17.20
Poids emballé 0,12kg
10.27 € HT
Consulter
S3C40D000NF0015 - Coude 45° Série 3000 A105N NPT femelle - DN15 ~ 1/2'' ~ Ø21.30
Diamètre (en pouce) DN15 ~ 1/2'' ~ Ø21.30
Poids emballé 0,21kg
11.38 € HT
Consulter
S3C40D000NF0020 - Coude 45° Série 3000 A105N NPT femelle - DN20 ~ 3/4'' ~ Ø26.70
Diamètre (en pouce) DN20 ~ 3/4'' ~ Ø26.70
Poids emballé 0,29kg
12.94 € HT
Consulter
S3C40D000NF0025 - Coude 45° Série 3000 A105N NPT femelle - DN25 ~ 1'' ~ Ø33.40
Diamètre (en pouce) DN25 ~ 1'' ~ Ø33.40
Poids emballé 0,45kg
14.63 € HT
Consulter
S3C40D000NF0032 - Coude 45° Série 3000 A105N NPT femelle - DN32 ~ 1''1/4 ~ Ø42.20
Diamètre (en pouce) DN32 ~ 1''1/4 ~ Ø42.20
Poids emballé 0,66kg
20.54 € HT
Consulter
S3C40D000NF0040 - Coude 45° Série 3000 A105N NPT femelle - DN40 ~ 1''1/2 ~ Ø48.30
Diamètre (en pouce) DN40 ~ 1''1/2 ~ Ø48.30
Poids emballé 0,85kg
29.64 € HT
Consulter
S3C40D000NF0050 - Coude 45° Série 3000 A105N NPT femelle - DN50 ~ 2'' ~ Ø60.30
Diamètre (en pouce) DN50 ~ 2'' ~ Ø60.30
Poids emballé 1,31kg
51.03 € HT
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
S3C40D000NF0008 - Coude 45° Série 3000 A105N NPT femelle - DN8 ~ 1/4'' ~ Ø13.50 DN8 ~ 1/4'' ~ Ø13.50 0,1kg --
S3C40D000NF0010 - Coude 45° Série 3000 A105N NPT femelle - DN10 ~ 3/8'' ~ Ø17.20 DN10 ~ 3/8'' ~ Ø17.20 0,12kg --
S3C40D000NF0015 - Coude 45° Série 3000 A105N NPT femelle - DN15 ~ 1/2'' ~ Ø21.30 DN15 ~ 1/2'' ~ Ø21.30 0,21kg 11.38 € HT
S3C40D000NF0020 - Coude 45° Série 3000 A105N NPT femelle - DN20 ~ 3/4'' ~ Ø26.70 DN20 ~ 3/4'' ~ Ø26.70 0,29kg 12.94 € HT
S3C40D000NF0025 - Coude 45° Série 3000 A105N NPT femelle - DN25 ~ 1'' ~ Ø33.40 DN25 ~ 1'' ~ Ø33.40 0,45kg 14.63 € HT
S3C40D000NF0032 - Coude 45° Série 3000 A105N NPT femelle - DN32 ~ 1''1/4 ~ Ø42.20 DN32 ~ 1''1/4 ~ Ø42.20 0,66kg --
S3C40D000NF0040 - Coude 45° Série 3000 A105N NPT femelle - DN40 ~ 1''1/2 ~ Ø48.30 DN40 ~ 1''1/2 ~ Ø48.30 0,85kg --
S3C40D000NF0050 - Coude 45° Série 3000 A105N NPT femelle - DN50 ~ 2'' ~ Ø60.30 DN50 ~ 2'' ~ Ø60.30 1,31kg --
