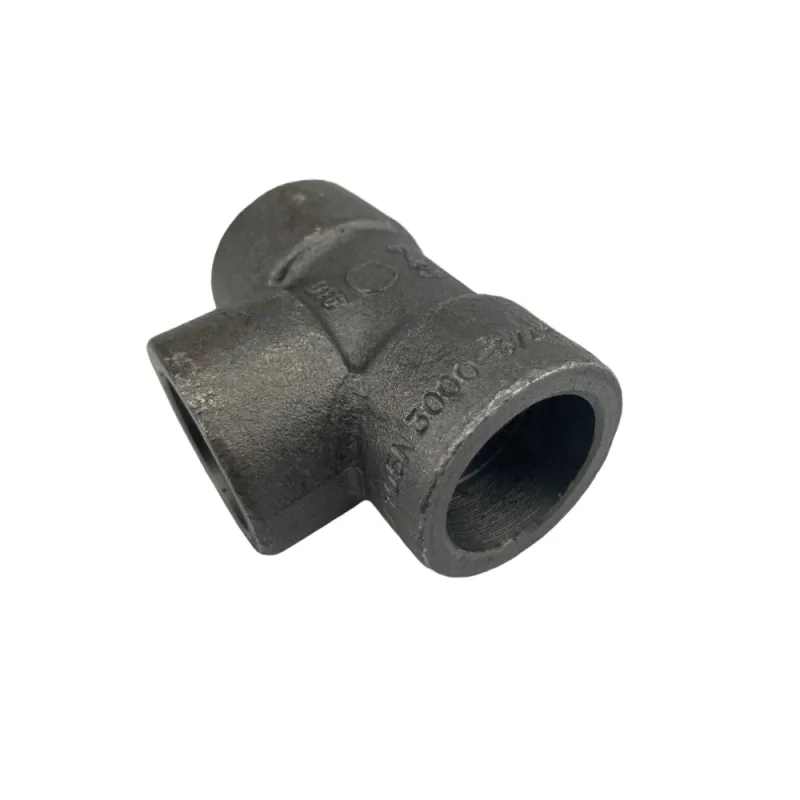

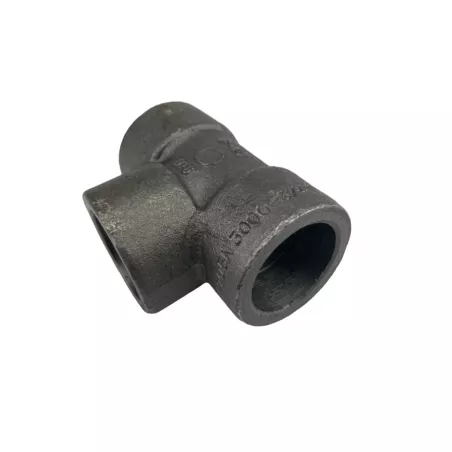

Té égal à souder en acier A105N Socket Welding série 3000 - Haute pression

Description :

Le té égal en acier forgé A105N, de type Socket Welding (SW) série 3000, est conçu pour diviser ou combiner le flux de fluides dans les systèmes de tuyauterie industrielle. Ses trois ouvertures de même diamètre permettent une distribution uniforme du fluide, assurant une transition efficace et une intégrité structurelle élevée. Les extrémités à emboîtement (SW) facilitent une soudure précise et sécurisée, garantissant une étanchéité optimale.

Utilisation :

Ce té est idéal pour diverses applications industrielles nécessitant des connexions robustes et fiables, notamment :

  • Les industries pétrolières et gazières
  • Les installations de traitement chimique
  • Les centrales électriques
  • Les systèmes hydrauliques et pneumatiques

Disponible du 1/4" au 2" (Diamètre supérieur : Nous consulter)

Plus de détails
Type de raccordement : À souder SW (socket-welding)
dn15 ~ 1/2'' ~ ø21.30
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

8,39 € TTC

6.99 € HT

Unité de vente : Pièce
S3TE0D000SW0015
Diamètre (en pouce) : DN15 ~ 1/2'' ~ Ø21.30
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Té égal Série 3000 acier A105N SW (socket welding)

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).

Référence produit actuellement sélectionnée : --

Complément d'information Té égal Série 3000 acier A105N SW (socket welding)

Construction :

  • Matériau : Acier au carbone ASTM A105N, reconnu pour sa résistance mécanique et sa capacité à supporter des pressions élevées.
  • Type de raccordement : Socket Welding (SW) série 3000, conçu pour des applications à haute pression.
  • Forme : Té égal avec trois extrémités à emboîtement de même diamètre, facilitant l'assemblage avec d'autres composants du système de tuyauterie.

Caractéristiques techniques :

  • Pression nominale (PN) : Jusqu'à 210 bars (3000 psi), adaptée aux applications haute pression.
  • Diamètres disponibles : Du DN8 au DN50, pour s'adapter aux besoins spécifiques de chaque installation.
  • Norme de fabrication : Conforme à la norme ASME B16.11, garantissant des dimensions précises et une interchangeabilité avec d'autres composants standardisés.

Normalisation : Ce té est conforme aux normes suivantes :

  • Matériau : ASTM A105N, spécification standard pour les raccords en acier forgé au carbone destinés aux applications sous haute pression.
  • Dimensions et tolérances : ASME B16.11, couvrant les raccords forgés à socket-weld et filetés.

Pression : La pression nominale de ce té est de 3000 psi (210 bars), le rendant apte aux systèmes nécessitant une résistance élevée à la pression.

Température : Ce té en acier A105N est adapté pour une utilisation dans des environnements à haute température, typiquement jusqu'à 425 °C, en fonction des conditions opérationnelles spécifiques.

Caractéristiques techniques Té égal Série 3000 acier A105N SW (socket welding)

Fiche technique

Référence
S3TE0D000SW0015
Matière
Acier A105
Forme
Té
Entraxe
En fonction du modèle choisi
Type de raccordement
À souder SW (socket-welding)
Raccordement
Femelle
Diamètre
En fonction du modèle choisi
Pression maximum
210 bar
Température maximum
450°C
Poid
En fonction du modèle choisi
Possibilité de certificat 3.1
Oui
Unité de vente
Pièce

Caractéristiques liées à la version du produit Té égal Série 3000 acier A105N SW (socket welding)

Voici la liste des références et poids correspondants aux options séléctionnées.
S3TE0D000SW0008 - Té égal Série 3000 acier A105N SW (socket welding) - DN8 ~ 1/4'' ~ Ø13.50
Diamètre (en pouce) DN8 ~ 1/4'' ~ Ø13.50
Poids emballé 0,16kg
3.64 € HT
Consulter
S3TE0D000SW0010 - Té égal Série 3000 acier A105N SW (socket welding) - DN10 ~ 3/8'' ~ Ø17.20
Diamètre (en pouce) DN10 ~ 3/8'' ~ Ø17.20
Poids emballé 0,17kg
6.01 € HT
Consulter
S3TE0D000SW0015 - Té égal Série 3000 acier A105N SW (socket welding) - DN15 ~ 1/2'' ~ Ø21.30
Diamètre (en pouce) DN15 ~ 1/2'' ~ Ø21.30
Poids emballé 0,34kg
6.99 € HT
Consulter
S3TE0D000SW0020 - Té égal Série 3000 acier A105N SW (socket welding) - DN20 ~ 3/4'' ~ Ø26.70
Diamètre (en pouce) DN20 ~ 3/4'' ~ Ø26.70
Poids emballé 0,45kg
8.42 € HT
Consulter
S3TE0D000SW0025 - Té égal Série 3000 acier A105N SW (socket welding) - DN25 ~ 1'' ~ Ø33.40
Diamètre (en pouce) DN25 ~ 1'' ~ Ø33.40
Poids emballé 0,71kg
12.61 € HT
Consulter
S3TE0D000SW0032 - Té égal Série 3000 acier A105N SW (socket welding) - DN32 ~ 1''1/4 ~ Ø42.20
Diamètre (en pouce) DN32 ~ 1''1/4 ~ Ø42.20
Poids emballé 1,03kg
15.63 € HT
Consulter
S3TE0D000SW0040 - Té égal Série 3000 acier A105N SW (socket welding) - DN40 ~ 1''1/2 ~ Ø48.30
Diamètre (en pouce) DN40 ~ 1''1/2 ~ Ø48.30
Poids emballé 1,29kg
22.98 € HT
Consulter
S3TE0D000SW0050 - Té égal Série 3000 acier A105N SW (socket welding) - DN50 ~ 2'' ~ Ø60.30
Diamètre (en pouce) DN50 ~ 2'' ~ Ø60.30
Poids emballé 2,15kg
33.48 € HT
Consulter
Référence - Désignation Diamètre (en pouce) Poids emballé Prix
S3TE0D000SW0008 - Té égal Série 3000 acier A105N SW (socket welding) - DN8 ~ 1/4'' ~ Ø13.50 DN8 ~ 1/4'' ~ Ø13.50 0,16kg 3.64 € HT
S3TE0D000SW0010 - Té égal Série 3000 acier A105N SW (socket welding) - DN10 ~ 3/8'' ~ Ø17.20 DN10 ~ 3/8'' ~ Ø17.20 0,17kg 6.01 € HT
S3TE0D000SW0015 - Té égal Série 3000 acier A105N SW (socket welding) - DN15 ~ 1/2'' ~ Ø21.30 DN15 ~ 1/2'' ~ Ø21.30 0,34kg 6.99 € HT
S3TE0D000SW0020 - Té égal Série 3000 acier A105N SW (socket welding) - DN20 ~ 3/4'' ~ Ø26.70 DN20 ~ 3/4'' ~ Ø26.70 0,45kg 8.42 € HT
S3TE0D000SW0025 - Té égal Série 3000 acier A105N SW (socket welding) - DN25 ~ 1'' ~ Ø33.40 DN25 ~ 1'' ~ Ø33.40 0,71kg 12.61 € HT
S3TE0D000SW0032 - Té égal Série 3000 acier A105N SW (socket welding) - DN32 ~ 1''1/4 ~ Ø42.20 DN32 ~ 1''1/4 ~ Ø42.20 1,03kg 15.63 € HT
S3TE0D000SW0040 - Té égal Série 3000 acier A105N SW (socket welding) - DN40 ~ 1''1/2 ~ Ø48.30 DN40 ~ 1''1/2 ~ Ø48.30 1,29kg 22.98 € HT
S3TE0D000SW0050 - Té égal Série 3000 acier A105N SW (socket welding) - DN50 ~ 2'' ~ Ø60.30 DN50 ~ 2'' ~ Ø60.30 2,15kg 33.48 € HT
