Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 1/2" (15/21) à souder sw

RBS série forgé OMB à visser ou souder
Robinet à tournant sphérique RBS 3 pièces acier forgé A305N LF2 class 1500
search
  • Robinet à tournant sphérique RBS 3 pièces acier forgé A305N LF2 class 1500
  • Robinet à tournant sphérique RBS 3 pièces acier forgé A305N LF2 class 1500
  • RBS 3 pièces acier forgé A305N LF2 class 1500 NOMENCLATURE 746
  • RBS 3 pièces acier forgé A305N LF2 class 1500 DIMENSIONS MODELES TARAUDES NPT ( en mm ) 746
  • RBS 3 pièces acier forgé A305N LF2 class 1500 DIMENSIONS MODELES A SOUDER S.W. ( en mm ) 746
  • RBS 3 pièces acier forgé A305N LF2 class 1500 COEFFICIENT DE DEBIT Kvs et COURBE PRESSION-TEMPERATURE 746
  • RBS 3 pièces acier forgé A305N LF2 class 1500 COUPLES DE MANOEUVRE et COUPLES DE SERRAGE DES TIRANTS 746
  • RBS DIMENSIONS PLATINE ISO ET AXE ( en mm ) 746

Photos non contractuelles

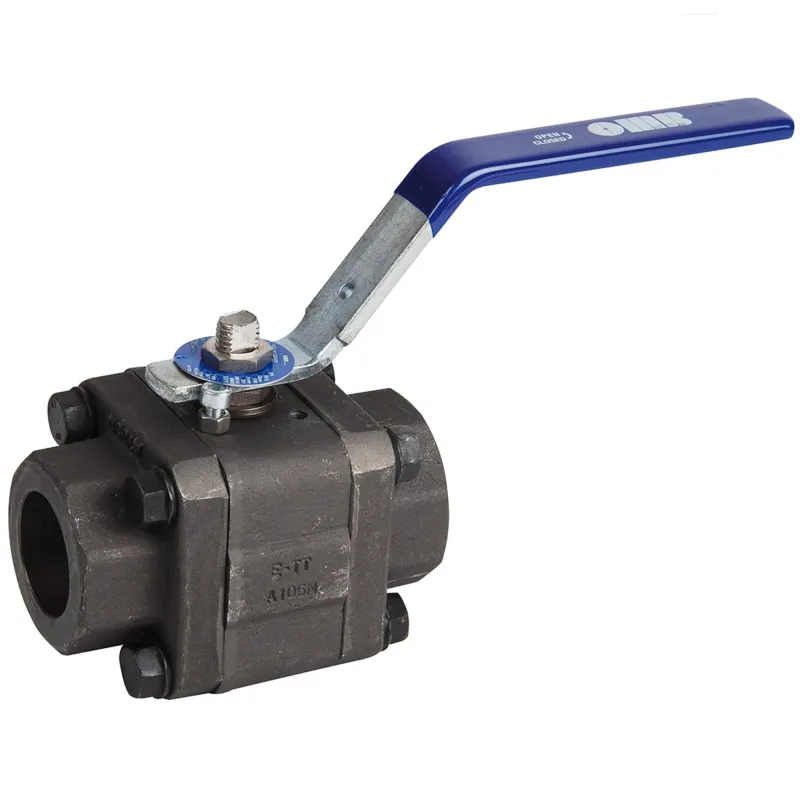

Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 passage intégral

Robinet à tournant sphérique 3 pièces acier A305N forgé class 1500~ 3 pieces ball valve forged A305N carbon steel class 1500

Utilisation :

Industries chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques, air comprimé
Vapeur : 12 bars maximum
Températures mini et maxi admissibles Ts : - 20°C à + 150°C
Pression maxi admissible Ps : 255 bars ( voir courbe )

Possibilité d'avoir le certificat matière CCPU 3.1

Robinet à tournant sphérique acier taraudé NPT Ref.746 DN 15 au 50 ( NPS 1/2“ à 2“ )
Robinet à tournant sphérique acier à souder SW Ref. 7461 DN 15 au 50 ( NPS 1/2“ à 2“ )

ATTENTION : selon le diamètre, les délais peuvent être plus long pour ces produits

Plus de détails
Normes et certifications : CENormes et certifications : ATEXNormes et certifications : TUV PED 97/23/CENormes et certifications : TUV ISO 9001Normes et certifications : Sécurité feu API 6071
1/2" (15/21) à souder sw
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

223,99 €

223.99 € HT

Unité de vente : Pièce
74600A0000SW015
Diamètre (en pouce) : 1/2" (15/21)
Raccordement : À souder SW
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Certificats matières pour Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500

Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?

Voici les étapes à suivre :

1. Ajoutez le produit concerné au panier.

2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).

Référence produit actuellement sélectionnée : --

Complément d'information Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Passage intégral
  • Axe inéjectable
  • Presse étoupe avec rattrapage de jeu par rondelles élastiques
  • Double étanchéité à l’axe par presse étoupe PTFE chargé 25% verre et joint torique FKM
  • Double étanchéité entre corps et embouts par joint torique FKM et joint graphite
  • Système antistatique
  • Sécurité feu suivant API 607 version 4
  • Atex
  • Motorisable ( Platine ISO 5211 )
  • Tirants noyés
  • Class 1500
  • En option : système de cadenassage, volant ovale et poignée en T (sur demande)

Construction :

  • Corps et embouts Acier forgé A105N.
  • Sphère Acier Inox A182 F316.
  • Presse-étoupe PTFE + 25 % chargé Verre + O-Ring FKM.
  • Axe inéjectable Acier Inox A182 F316.
  • Siège PTFE + 15 % chargé Verre.
  • Système antistatique à l’axe.
  • Platine ISO 5211.
  • Dimensions : DN 15 à 50 (NPS 1/2" à 2")
  • Raccordement : Taraudé NPT, à souder S.W
  • Matière : Acier forgé A105N

Normalisation :

  • Fabrication suivant la norme ISO 9001 : 2008
  • DIRECTIVE 97/23/CE : CE N° 0036
    Catégorie de risque III module H
  • Certificat 3.1 sur demande
  • Construction suivant la norme ISO 17292
  • Conception suivant ASME B16.34
  • Tests d’étanchéité suivant la norme API 598, table 6
  • Sécurité feu suivant API 607 version 4
  • Raccords taraudés NPT suivant norme ANSI B1.20.1
  • Raccords à souder SW suivant la norme ASME B16.11
  • Platine suivant la norme ISO 5211
  • ATEX Groupe II Catégorie 2 G c T3 Zone 1 & 21 Zone 2 &22 ( marquage en option )

Ø nominal 1/2" 3/4" 1" 1"1/4 1"1/2 2"
PS 250 250 250 250 250 250
Écartement 87 110 120 140 160 200

Caractéristiques techniques Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500

Fiche technique

Référence
74600A0000SW015
Série
CLASS 1500
Type de vanne
RBS (Robinet à tournant sphérique)
Passage
Intégral
Matière
Acier forgé ASTM A350 LF2
Corps
ASTM A350 LF2
Obturateur
ASTM A479 316
Siège
PTFE chargé 25% carbone
Axe
DEVLON®
Presse-étoupe
Graphite
Platine
Platine ISO 5211
Type de commande
Couleur bleu - Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
En fonction du modèle choisi
Raccordement
En fonction du modèle choisi
Diamètre
En fonction du modèle choisi
Débit
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-20°C
Température maximum
150°C
Fluide admissible
Fluides courants compatibles
Classement Feu
API 607 version 4
Normes et certifications
ATEX - CE - Sécurité feu API 607 - TUV ISO 9001 - TUV PED 97/23/CE - Test d'étanchéité API 598
Normalisation
DIRECTIVE 97/23/CE : CE N° 0036
Possibilité de certificat 3.1
Oui
Possibilité de marquage ATEX
Oui
Unité de vente
Pièce
Garantie fabricant
1 an

Télécharger La documentation

Fiche technique 746

Fiche technique RBS 3 pièces acier forgé A305N LF2 class 1500

Téléchargement (307.28KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500

Voici la liste des références et poids correspondants aux options séléctionnées.
74600A0000SW015 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1/2" (15/21) - À souder SW
Diamètre (en pouce) 1/2" (15/21)
Raccordement À souder SW
Poids emballé 1,05kg
223.99 € HT
Consulter
74600A000NFF015 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1/2" (15/21) - NPT
Diamètre (en pouce) 1/2" (15/21)
Raccordement NPT
Poids emballé 1,05kg
223.99 € HT
Consulter
74600A000NFF020 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 3/4" (20/27) - NPT
Diamètre (en pouce) 3/4" (20/27)
Raccordement NPT
Poids emballé 2,31kg
284.41 € HT
Consulter
74600A0000SW020 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 3/4" (20/27) - À souder SW
Diamètre (en pouce) 3/4" (20/27)
Raccordement À souder SW
Poids emballé 2,31kg
284.41 € HT
Consulter
74600A000NFF025 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1" (26/34) - NPT
Diamètre (en pouce) 1" (26/34)
Raccordement NPT
Poids emballé 3,255kg
328.15 € HT
Consulter
74600A0000SW025 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1" (26/34) - À souder SW
Diamètre (en pouce) 1" (26/34)
Raccordement À souder SW
Poids emballé 3,255kg
328.15 € HT
Consulter
74600A0000SW032 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1"1/4 (33/42) - À souder SW
Diamètre (en pouce) 1"1/4 (33/42)
Raccordement À souder SW
Poids emballé 5,04kg
559.42 € HT
Consulter
74600A000NFF032 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1"1/4 (33/42) - NPT
Diamètre (en pouce) 1"1/4 (33/42)
Raccordement NPT
Poids emballé 5,04kg
559.42 € HT
Consulter
74600A0000SW040 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1"1/2 (40/49) - À souder SW
Diamètre (en pouce) 1"1/2 (40/49)
Raccordement À souder SW
Poids emballé 7,14kg
630.24 € HT
Consulter
74600A000NFF040 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1"1/2 (40/49) - NPT
Diamètre (en pouce) 1"1/2 (40/49)
Raccordement NPT
Poids emballé 7,14kg
630.24 € HT
Consulter
74600A000NFF050 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 2" (50/60) - NPT
Diamètre (en pouce) 2" (50/60)
Raccordement NPT
Poids emballé 11,235kg
1143.77 € HT
Consulter
74600A0000SW050 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 2" (50/60) - À souder SW
Diamètre (en pouce) 2" (50/60)
Raccordement À souder SW
Poids emballé 11,235kg
1143.77 € HT
Consulter
Référence - Désignation Diamètre (en pouce) Raccordement Poids emballé Prix
74600A0000SW015 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1/2" (15/21) - À souder SW 1/2" (15/21) À souder SW 1,05kg 223.99 € HT
74600A000NFF015 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1/2" (15/21) - NPT 1/2" (15/21) NPT 1,05kg 223.99 € HT
74600A000NFF020 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 3/4" (20/27) - NPT 3/4" (20/27) NPT 2,31kg 284.41 € HT
74600A0000SW020 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 3/4" (20/27) - À souder SW 3/4" (20/27) À souder SW 2,31kg 284.41 € HT
74600A000NFF025 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1" (26/34) - NPT 1" (26/34) NPT 3,255kg 328.15 € HT
74600A0000SW025 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1" (26/34) - À souder SW 1" (26/34) À souder SW 3,255kg 328.15 € HT
74600A0000SW032 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1"1/4 (33/42) - À souder SW 1"1/4 (33/42) À souder SW 5,04kg 559.42 € HT
74600A000NFF032 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1"1/4 (33/42) - NPT 1"1/4 (33/42) NPT 5,04kg 559.42 € HT
74600A0000SW040 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1"1/2 (40/49) - À souder SW 1"1/2 (40/49) À souder SW 7,14kg 630.24 € HT
74600A000NFF040 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 1"1/2 (40/49) - NPT 1"1/2 (40/49) NPT 7,14kg 630.24 € HT
74600A000NFF050 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 2" (50/60) - NPT 2" (50/60) NPT 11,235kg 1143.77 € HT
74600A0000SW050 - Robinet à tournant sphérique RBS 3 pièces acier forgé A350 LF2 class 1500 - 2" (50/60) - À souder SW 2" (50/60) À souder SW 11,235kg 1143.77 € HT
