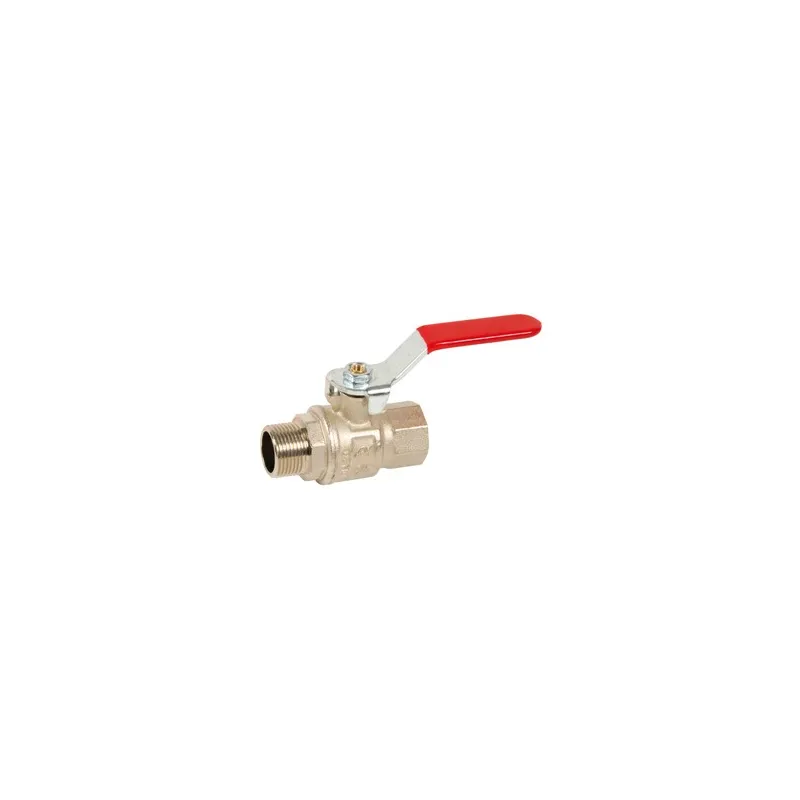

Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP 1/4" (8/13) poignée plate rouge

RBS série laiton industrie filets longs

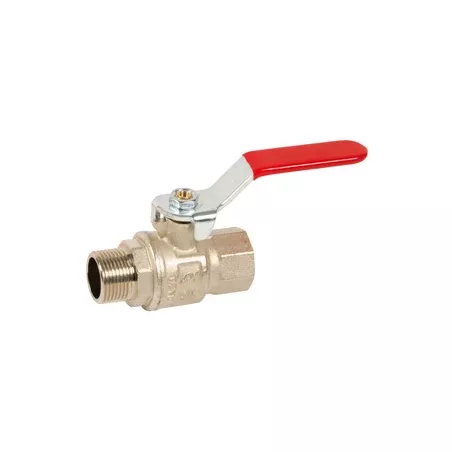

Vanne à sphère laiton titré CW617N filet long mâle- femelle raccordement BSP poignée plate rouge
search
  • Vanne à sphère laiton titré CW617N filet long mâle- femelle raccordement BSP poignée plate rouge
  • COURBE PRESSION - TEMPERATURE
  • NOMENCLATURE MODELES MALE - FEMELLE 521 523 527 537 538 548 576
  • DIMENSIONS MODELES MALE - FEMELLE ( en mm )

Photos non contractuelles

Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP

Robinet à boisseau sphérique laiton ~
Brass ball valve

Utilisation :

  • Fluides courants compatibles
  • Température mini admissible Ts : - 10 °C
  • Température maxi admissible Ts : + 120°C
  • Pressions maxi admissibles Ps : 40 bars jusqu’au DN 1“, 32 bars en 1“1/4, 30 bars en 1“1/2, 25 bars en 2“ ( voir courbe sur photos )

Disponible en :

  • Mâle / Femelle BSP avec poignée acier plate rouge du 1/4“ au 2“
  • Mâle / Femelle BSP avec manette papillon rouge du 1/4“ au 1“
Plus de détails
Normes et certifications : CENormes et certifications : CermetNormes et certifications : SincertType de raccordement : Á visser BSP (pas du gaz)1
1/4" (8/13) poignée plate rouge
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

9,29 € TTC

7.74 € HT

Unité de vente : Pièce
52700N000BMF008
Diamètre (en pouce) : 1/4" (8/13)
Type de poignée : Poignée plate rouge
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Modèle lourd
  • Filets longs
  • Passage intégral
  • Axe inéjectable
  • Bille pleine
  • Presse étoupe PTFE + joint torique EPDM
  • Poignée acier plate rouge ou manette papillon aluminium rouge pour modèles taraudés et filetés BSP

Construction :

  • Corps Laiton titré CW617N nickelé
  • Sphère Laiton titré CW617N chromée
  • Joints de sphère PTFE
  • Double étanchéité à l'axe par presse-étoupe PTFE et joint torique EPDM
  • Axe inéjectable (du DN1/4" au DN2")
  • Dimension : DN 1/4" à 2"
  • Raccordement : mâle – Femelle BSP
  • Matière : Laiton

Normalisation :

  • Fabrication suivant la norme ISO 9001 :2008
  • DIRECTIVE 97/23/CE : Produits exclus de la directive jusqu’au DN1" ( Article 3, § 3 )
                                         Catégorie de risque I module A à partir du DN1"1/4
  • Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"
Ø de passage 10 10 15 20 25 32 40 49
PS 40 40 40 40 40 32 30 25
Écartement 52.5 52.5 67.5 77.5 87.5 101.5 110.5 134

Caractéristiques techniques Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP

Fiche technique

Référence
52700N000BMF008
Type de vanne
RBS (robinet à boisseau sphérique)
Passage
Intégral
Corps
Laiton titré CW617N nickelé
Obturateur
Bille pleine - Joint de sphère PTFE - Sphère laiton titré CW617N chromée
Axe
Double étanchéité par joint torique FKM - Inéjectable
Presse-étoupe
Joint torique EPDM - PTFE
Type de commande
Couleur rouge - En fonction du modèle choisi - Réversible
Entraxe
En fonction du modèle choisi
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MF (mâle - femelle)
Diamètre
En fonction du modèle choisi
Pression de service
En fonction du modèle choisi
Température minimum
-10°C
Température maximum
120°C
Fluide admissible
Air comprimé - Eau - Eau chauffage - Eau glacée et climatisation - Eau glycolée - Fluides courants compatibles
Normes et certifications
CE - Cermet - Sincert
Normalisation
Directive 97/23/CE : produits exclus (article 1, § 3.2)
Unité de vente
Pièce
Garantie fabricant
1 an

Références spécifiques

ean13
3598781142554

Télécharger La documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Téléchargement (47.83KB)

FT 523-576

Fiche technique Vanne à sphère laiton titré CW617N filet long industrie 523 527 537 538 548 576

Téléchargement (1.49MB)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP

Voici la liste des références et poids correspondants aux options séléctionnées.
53700N000BMF008 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1/4" (8/13) - Manette papillon rouge
Diamètre (en pouce) 1/4" (8/13)
Type de poignée Manette papillon rouge
Poids emballé 0,10605kg
7.74 € HT
Consulter
52700N000BMF008 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1/4" (8/13) - Poignée plate rouge
Diamètre (en pouce) 1/4" (8/13)
Type de poignée Poignée plate rouge
Poids emballé 0,14805kg
7.74 € HT
Consulter
52700N000BMF010 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 3/8" (12/17) - Poignée plate rouge
Diamètre (en pouce) 3/8" (12/17)
Type de poignée Poignée plate rouge
Poids emballé 0,14175kg
7.74 € HT
Consulter
53700N000BMF010 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 3/8" (12/17) - Manette papillon rouge
Diamètre (en pouce) 3/8" (12/17)
Type de poignée Manette papillon rouge
Poids emballé 0,126kg
7.74 € HT
Consulter
52700N000BMF015 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1/2" (15/21) - Poignée plate rouge
Diamètre (en pouce) 1/2" (15/21)
Type de poignée Poignée plate rouge
Poids emballé 0,2835kg
14.56 € HT
Consulter
53700N000BMF015 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1/2" (15/21) - Manette papillon rouge
Diamètre (en pouce) 1/2" (15/21)
Type de poignée Manette papillon rouge
Poids emballé 0,24675kg
14.56 € HT
Consulter
53700N000BMF020 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 3/4" (20/27) - Manette papillon rouge
Diamètre (en pouce) 3/4" (20/27)
Type de poignée Manette papillon rouge
Poids emballé 0,34545kg
19.57 € HT
Consulter
52700N000BMF020 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 3/4" (20/27) - Poignée plate rouge
Diamètre (en pouce) 3/4" (20/27)
Type de poignée Poignée plate rouge
Poids emballé 0,3885kg
19.57 € HT
Consulter
53700N000BMF025 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1" (26/34) - Manette papillon rouge
Diamètre (en pouce) 1" (26/34)
Type de poignée Manette papillon rouge
Poids emballé 0,5922kg
30.32 € HT
Consulter
52700N000BMF025 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1" (26/34) - Poignée plate rouge
Diamètre (en pouce) 1" (26/34)
Type de poignée Poignée plate rouge
Poids emballé 0,6531kg
30.32 € HT
Consulter
52700N000BMF032 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1"1/4 (33/42) - Poignée plate rouge
Diamètre (en pouce) 1"1/4 (33/42)
Type de poignée Poignée plate rouge
Poids emballé 0,99225kg
45.44 € HT
Consulter
52700N000BMF040 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1"1/2 (40/49) - Poignée plate rouge
Diamètre (en pouce) 1"1/2 (40/49)
Type de poignée Poignée plate rouge
Poids emballé 1,4385kg
64.68 € HT
Consulter
52700N000BMF050 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 2" (50/60) - Poignée plate rouge
Diamètre (en pouce) 2" (50/60)
Type de poignée Poignée plate rouge
Poids emballé 2,121kg
95.58 € HT
Consulter
Référence - Désignation Diamètre (en pouce) Type de poignée Poids emballé Prix
53700N000BMF008 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1/4" (8/13) - Manette papillon rouge 1/4" (8/13) Manette papillon rouge 0,10605kg 7.74 € HT
52700N000BMF008 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1/4" (8/13) - Poignée plate rouge 1/4" (8/13) Poignée plate rouge 0,14805kg 7.74 € HT
52700N000BMF010 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 3/8" (12/17) - Poignée plate rouge 3/8" (12/17) Poignée plate rouge 0,14175kg 7.74 € HT
53700N000BMF010 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 3/8" (12/17) - Manette papillon rouge 3/8" (12/17) Manette papillon rouge 0,126kg 7.74 € HT
52700N000BMF015 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1/2" (15/21) - Poignée plate rouge 1/2" (15/21) Poignée plate rouge 0,2835kg 14.56 € HT
53700N000BMF015 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1/2" (15/21) - Manette papillon rouge 1/2" (15/21) Manette papillon rouge 0,24675kg 14.56 € HT
53700N000BMF020 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 3/4" (20/27) - Manette papillon rouge 3/4" (20/27) Manette papillon rouge 0,34545kg 19.57 € HT
52700N000BMF020 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 3/4" (20/27) - Poignée plate rouge 3/4" (20/27) Poignée plate rouge 0,3885kg 19.57 € HT
53700N000BMF025 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1" (26/34) - Manette papillon rouge 1" (26/34) Manette papillon rouge 0,5922kg 30.32 € HT
52700N000BMF025 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1" (26/34) - Poignée plate rouge 1" (26/34) Poignée plate rouge 0,6531kg 30.32 € HT
52700N000BMF032 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1"1/4 (33/42) - Poignée plate rouge 1"1/4 (33/42) Poignée plate rouge 0,99225kg 45.44 € HT
52700N000BMF040 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 1"1/2 (40/49) - Poignée plate rouge 1"1/2 (40/49) Poignée plate rouge 1,4385kg 64.68 € HT
52700N000BMF050 - Vanne à sphère laiton titré CW617N filet long mâle - femelle raccordement BSP - 2" (50/60) - Poignée plate rouge 2" (50/60) Poignée plate rouge 2,121kg 95.58 € HT
