Vanne à sphère laiton titré CW510L référence + mâle - femelle 1/4" (8/13) poignée plate rouge

Name: Vanne à sphère laiton titré CW510L référence + mâle - femelle 1/4 (8/13) poignée plate rouge
Brand: AIRAGA
SKU: 57100N000BMF008
Price: 9.36 EUR
Availability: InStock

RBS série laiton référence +

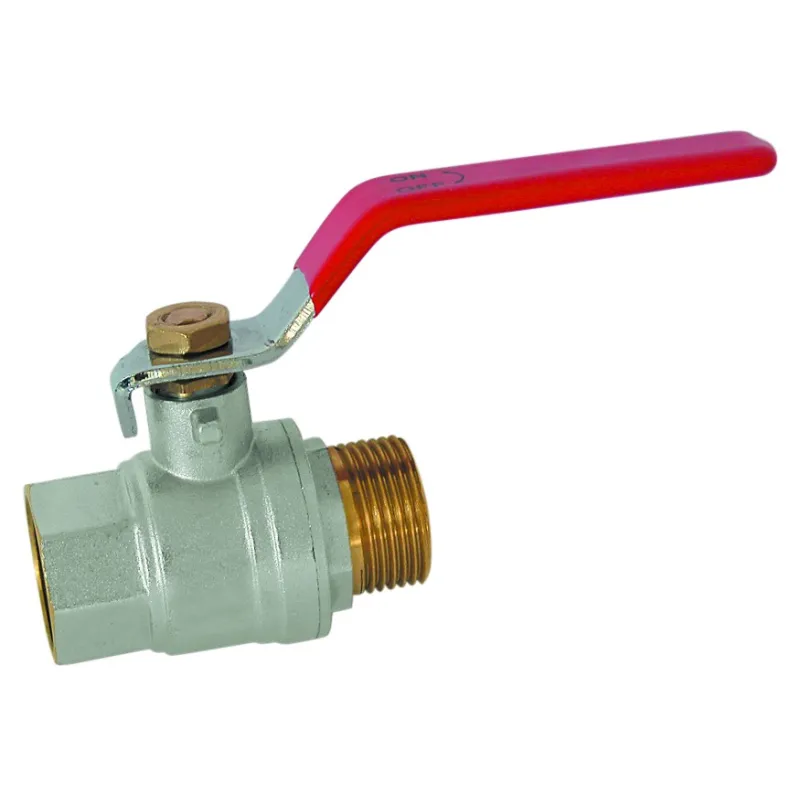

Vanne à sphère laiton titré CW510L référence + mâle - femelle poignée plate rouge

Photos non contractuelles

Vanne à sphère laiton titré CW510L référence + mâle - femelle sans plomb

Robinet à boisseau sphérique laiton ~ Brass ball valve

Utilisation :

Chauffage sanitaire, eau potable, climatisation, arrosage et irrigation
Température mini admissible Ts : - 10°C
Température maxi admissible Ts :+ 120°C
Pressions maxi admissibles Ps : 40 bars jusqu’au DN 1“ , 30 bars en 1“1/4 , 25 bars en 1“1/2 , 20 bars en 2“

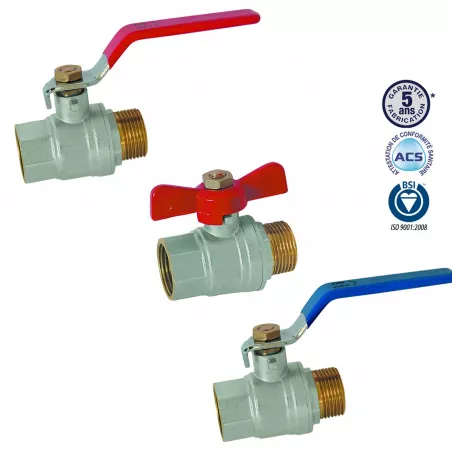

Disponible en :
mâle / Femelle avec poignée acier plate rouge du 1/4" au 2"
mâle / Femelle avec manette papillon rouge du 1/4“ au 1“
mâle / Femelle avec poignée acier plate bleue du 1/4" au 2"

Plus de détails

Normes et certifications : Certification ACS

Normes et certifications : ISO 9001 : 2008 (BSI)

Type de raccordement : Á visser BSP (pas du gaz)

1/4" (8/13) poignée plate rouge

Vous êtes un particulier ?

Connexion Pas de compte ? Créez-en un

Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

Connexion Pas de compte ? Créez-en un

9,36 € TTC

7.8 € HT

Unité de vente : Pièce

Référence : 57100N000BMF008

Diamètre (en pouce) : 1/4" (8/13)

Type de poignée : Poignée plate rouge

Poignée plate rouge
Manette papillon rouge
Poignée plate bleue

Quantité

Consulter les produits disponibles sous forme de liste

Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Votre accès PRO THERSANE

Gammes / Conditions / Avantages

Consulter les avantages

FRAIS DE PORT OFFERT

À partir de 150€ TTC

Pour un panier n'excédant pas 30Kg

BESOIN D'AIDE ?

Contactez-nous du lundi-vendredi 8h-12h 13h30-18h

04 28 54 00 69

Complément d'information Vanne à sphère laiton titré CW510L référence + mâle - femelle

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

Corps laiton sans plomb CW510L (CuZn42)
Laiton conforme à la liste des matériaux autorisés par la 4MS
Passage intégral
Axe inéjectable
Sphère inox à partir du DN3/4"
Presse étoupe PTFE
Poignée acier plate ou manette papillon aluminium
Ecrou poignée revêtu Dacromet ( protection brouillard salin )
Marquage corps “ 9SP “ avec ACS, date de fabrication et logo
Numéro ACS sur la poignée
Poignée réversible

Construction :

Corps Laiton titré CW510L interne brossé et externe nickelé.
Laiton en conformité avec la liste des matériaux autorisés par la 4MS.
Sphère Inox à partir du DN3/4", Laiton chromé pour les DN inférieurs.
Joints de sphère PTFE.
Presse-étoupe PTFE.
Axe inéjectable.
Poignée réversible.

Normalisation :

Fabrication suivant la norme ISO 9001 :2008
DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
Attestation de conformité sanitaire A.C.S. N° 14 ACC LY 469
Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal	1/4"	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"
Ø de passage	9	10	15	20	24.5	32	40	50
PS	40	40	40	40	40	30	25	20
Écartement	49.5	49.5	58.5	65	76.5	89.5	104.5	116

Caractéristiques techniques Vanne à sphère laiton titré CW510L référence + mâle - femelle

Fiche technique

Référence: 57100N000BMF008
Avis de l'équipe: Meilleur rapport qualité/prix
Type de vanne: RBS (robinet à boisseau sphérique)
Passage: Intégral
Corps: Laiton titré CW510L interne brossé et externe nickelé
Obturateur: Joint de sphère PTFE - Sphère inox à partir du 3/4" - Sphère laiton chromé du 1/4" au 1/2"
Axe: Inéjectable
Presse-étoupe: PTFE
Type de commande: Couleur rouge - En fonction du modèle choisi - Réversible
Entraxe: En fonction du modèle choisi
Type de raccordement: Á visser BSP (pas du gaz)
Raccordement: MF (mâle - femelle)
Diamètre: En fonction du modèle choisi
Débit: En fonction du modèle choisi
Pression de service: 1"1/2 : 25B - 1"1/4 : 30B - 2" : 20B - De 1/4" à 1" : 40 B
Température minimum: -10°C
Température maximum: 120°C
Fluide admissible: Arrosage et irrigation - Eau chauffage - Eau glacée et climatisation - Eau sanitaire et potable
Normes et certifications: Certification ACS - ISO 9001 : 2008 (BSI) - Sans plomb
Normalisation: Directive 97/23/CE
Unité de vente: Pièce
Garantie fabricant: 1 an

Références spécifiques

ean13: 3598781131091

Télécharger La documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Téléchargement (47.83KB)

FT 509-571

Fiche technique vanne à sphère laiton titré CW510L référence

Téléchargement (2.18MB)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW510L référence + mâle - femelle

Voici la liste des références et poids correspondants aux options séléctionnées.

51700N000BMF008 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 1/4" (8/13) - Poignée plate bleue

Diamètre (en pouce)	1/4" (8/13)
Type de poignée	Poignée plate bleue
Poids emballé	0,1554kg

5.36 € HT

Diamètre (en pouce)	3/8" (12/17)
Type de poignée	Poignée plate bleue
Poids emballé	0,147kg

Diamètre (en pouce)	1/2" (15/21)
Type de poignée	Manette papillon rouge
Poids emballé	0,1953kg

Diamètre (en pouce)	3/4" (20/27)
Type de poignée	Poignée plate bleue
Poids emballé	0,3171kg

Diamètre (en pouce)	1" (26/34)
Type de poignée	Poignée plate bleue
Poids emballé	0,5565kg

Diamètre (en pouce)	1"1/4 (33/42)
Type de poignée	Poignée plate bleue
Poids emballé	0,8463kg

Diamètre (en pouce)	1"1/2 (40/49)
Type de poignée	Poignée plate rouge
Poids emballé	1,1865kg

Diamètre (en pouce)	2" (50/60)
Type de poignée	Poignée plate bleue
Poids emballé	1,6044kg

Référence - Désignation	Diamètre (en pouce)	Type de poignée	Poids emballé	Prix
51700N000BMF008 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 1/4" (8/13) - Poignée plate bleue	1/4" (8/13)	Poignée plate bleue	0,1554kg	5.36 € HT
57000N000BMF008 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 1/4" (8/13) - Manette papillon rouge	1/4" (8/13)	Manette papillon rouge	0,126kg	7.8 € HT
57100N000BMF008 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 1/4" (8/13) - Poignée plate rouge	1/4" (8/13)	Poignée plate rouge	0,15855kg	7.8 € HT
51700N000BMF010 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 3/8" (12/17) - Poignée plate bleue	3/8" (12/17)	Poignée plate bleue	0,147kg	5.36 € HT
57000N000BMF010 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 3/8" (12/17) - Manette papillon rouge	3/8" (12/17)	Manette papillon rouge	0,1197kg	7.8 € HT
57100N000BMF010 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 3/8" (12/17) - Poignée plate rouge	3/8" (12/17)	Poignée plate rouge	0,147kg	7.8 € HT
57000N000BMF015 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 1/2" (15/21) - Manette papillon rouge	1/2" (15/21)	Manette papillon rouge	0,1953kg	7.8 € HT
57100N000BMF015 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 1/2" (15/21) - Poignée plate rouge	1/2" (15/21)	Poignée plate rouge	0,2268kg	7.8 € HT
57000N000BMF020 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 3/4" (20/27) - Manette papillon rouge	3/4" (20/27)	Manette papillon rouge	0,2835kg	10.47 € HT
57100N000BMF020 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 3/4" (20/27) - Poignée plate rouge	3/4" (20/27)	Poignée plate rouge	0,3171kg	10.47 € HT
57000N000BMF025 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 1" (26/34) - Manette papillon rouge	1" (26/34)	Manette papillon rouge	0,4998kg	18.27 € HT
57100N000BMF025 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 1" (26/34) - Poignée plate rouge	1" (26/34)	Poignée plate rouge	0,5565kg	18.27 € HT
57100N000BMF032 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 1"1/4 (33/42) - Poignée plate rouge	1"1/4 (33/42)	Poignée plate rouge	0,8463kg	30.55 € HT
57100N000BMF040 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 1"1/2 (40/49) - Poignée plate rouge	1"1/2 (40/49)	Poignée plate rouge	1,1865kg	43.81 € HT
57100N000BMF050 - Vanne à sphère laiton titré CW510L référence + mâle - femelle - 2" (50/60) - Poignée plate rouge	2" (50/60)	Poignée plate rouge	1,6044kg	64.61 € HT
