Régulation solaire RS10
search
  • Régulation solaire RS10

Photo non contractuelle

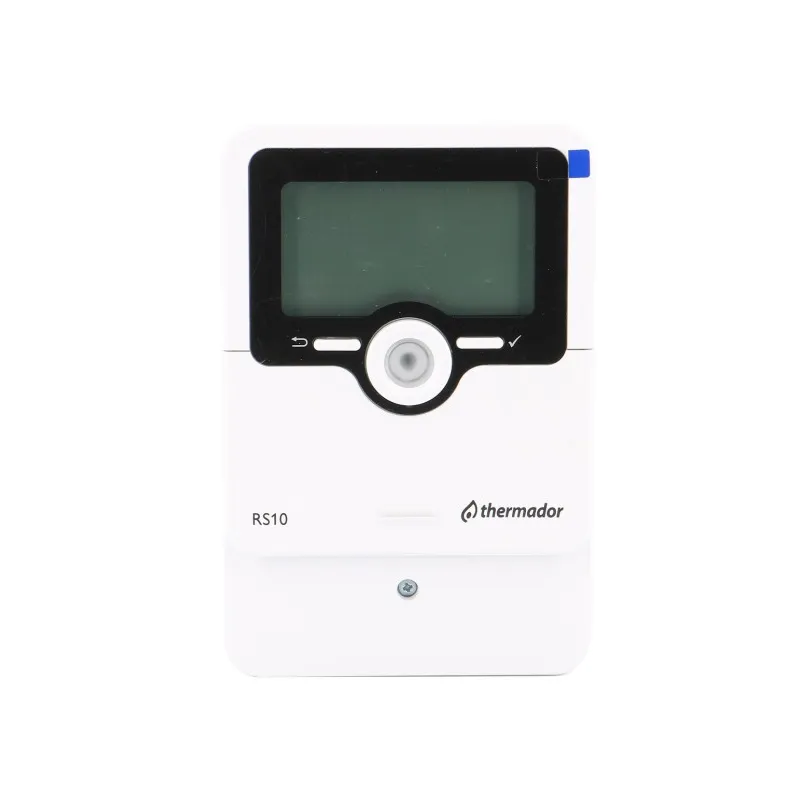

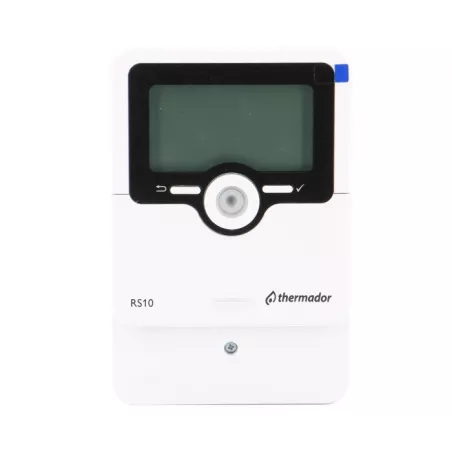

Régulation pour installations solaires thermiques - RS10

Fonction :

Le RS10 est une régulation solaire qui possède des fonctionnalités optimisées pour une utilisation dans les petites et moyennes installations de chauffage solaire. Elle offre aussi 10 systèmes pré-configurés. La RS10 est la première régulation de son genre à inclure un contrôle de fonctionnement automatique conforme à la directive VDI 2169. Le régulateur est également équipé d’un relais basse tension sans potentiel pour le chauffage d’appoint et d’une entrée d’impulsions pour effectuer des bilans calorimé-triques avec un débitmètre V40.

Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

313,60 € TTC

261.33 € HT

Unité de vente : Pièce
REGULSOLAIRRS10
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Régulation solaire RS10 - commande simplifiée

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Caractéristiques techniques :

  • Entrées : pour 4 sondes de température PT1000, PT500 ou KTY, 1 entrée d’impulsions V40
  • Sorties : 2 relais semi-conducteurs, 1 relais basse tension sans potentiel, 2 sorties PWM
  • Fréquence PWM : 1000 Hz
  • Tension PWM : 10,5 V
  • Capacité de coupure : 1A, 240V (relais semi-conducteur) 1A, 30V (relais sans potentiel)
  • Capacité totale de coupure : 2A, 240V
  • Alimentation : 100–240V (50–60Hz)
  • Type de connexion : X
  • Stand-by : 0,71W
  • Classe des régulateurs de température : I
  • Contribution à l’efficacité énergétique : 1%
  • Fonctionnement : type 1.B.C.Y
  • Tension de choc : 2,5kV
  • Interface de données : VBus®
  • Sortie de courant VBus®: 60mA
  • Fonctions : compteur d’heures de fonctionnement, fonction capteurs tubulaires, fonction thermostat, réglage de vitesse, et bilan calorimétrique. Paramètres ré-glables et options pouvant être activées ultérieurement (à travers le menu), fonc-tions bilan et diagnostic, contrôle de fonctionnement conforme à VDI 2169
  • Boîtier : en plastique, PC-ABS et PMMA
  • Montage : mural, également encastrable dans un panneau de commande
  • Affichage / écran : écran System-Monitoring lumineux pour visualiser l’ensemble de l’installation, affichage 16 segments, 8 symboles et témoins lumineux de contrôle (Lightwheel®)
  • Commande : 4 touches et 1 actionneur rotatif (Lightwheel®)
  • Type de protection : IP 20 / EN 60529
  • Classe de protection : I
  • Température ambiante : 0…40 °C
  • Degré de pollution : 2
  • Fusible : T2A
  • Altitude maximale : 2000m (MSL)
  • Dimensions : 110x166x47mm

Avantages :

  • 3 sorties relais (dont 1 relais basse tension sans potentiel)
  • 4 entrées pour les sondes de température PT1000, PT500 ou KTY
  • 1 entrée d’impulsions V40
  • 2 sorties PWM pour le réglage de vitesse des pompes à haut rendement
  • 10 systèmes de base au choix
  • Contrôle de fonctionnement automatique conforme à VDI 2169

Caractéristiques techniques Régulation solaire RS10 - commande simplifiée

Fiche technique

Référence
REGULSOLAIRRS10
Gamme
Solaire
Matière
Plastique
Fluide admissible
Installation solaire
Indice de protection
IP20
Unité de vente
Pièce

Télécharger La documentation
