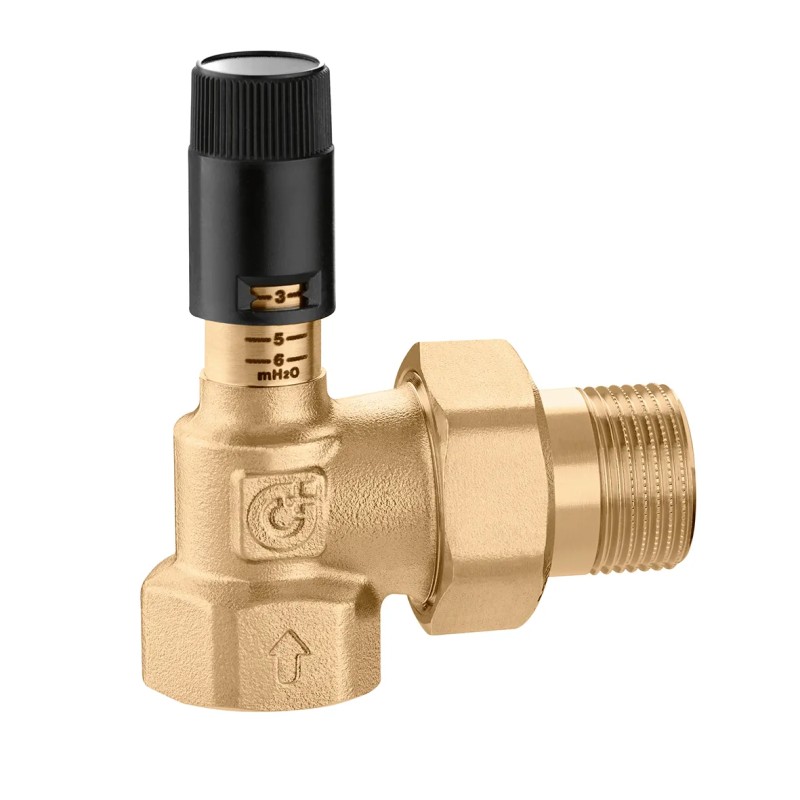

Soupape différentielle à échelle graduée 3/4'' montage en équerre

Utilisation :

La soupape différentielle est utilisée sur les circuits dont le débit peut varier sensiblement.

Elle assure une bouclage dont le débit est proportionnel aux nombres de vannes qui se ferment sur l'installation et limite ainsi la pression différentielle générée par la pompe.

  • Corps laiton
  • Température maxi : 110°C.
  • Pression maxi : 10 bar.
  • Puissance maxi : 100 kW.
  • Réglage : 0,1 à 0,6 bar différentiel.
  • Diamètre raccord : 3/4"
Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

46,06 € TTC

38.38 € HT

Unité de vente : Pièce
SDEGME00000MM20
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Soupape différentielle à échelle graduée montage en équerre

Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.

Construction :

Matériaux :
  • Corps: laiton EN 12165 CW617N, laiton EN 12165 CB7535 (SD20D)
  • Obturateur: laiton EN 12164 CW617N, PA6G30 (SD20D / SD20E)
  • Joints obturateur: EPDM
  • Joints toriques d'étanchéité: EPDM
  • Joints raccord union: fibre sans amiante NBR
  • Poignée: ABS
  • Ressort: acier inox
Performances :
  • Fluides admissibles: eau, eaux glycolées
  • Pourcentage maxi de glycol: 30 %
  • Plage de température: 0°C - 110 °C et 0°C - 100 °C (SD20D et SD20E)
  • Pression maxi d'exercice: 10 bar
  • Tarage: 10–60 kPa (1–6 m CE) (SD20, SD33, SD20D et SD20E), 100–400 kPa (10–40 m CE) (SD20CL), 50–250 kPa (5–25 m CE) (SD33P)
  • Raccordements: 3/4” F (ISO 228-1) x raccord union M (SD20, SD20CL et SD20E), 3/4” M (ISO 228-1) x raccord union M (SD20D), 1 1/4” F (ISO 228-1) x raccord union M (SD33 et SD33P)

    Caractéristiques techniques Soupape différentielle à échelle graduée montage en équerre

    Fiche technique

    Référence
    SDEGME00000MM20
    Corps
    Laiton
    Joint
    EPDM
    Raccordement
    MF (mâle - femelle)
    Diamètre
    3/4"
    Pression maximum
    10 bar
    Température maximum
    110°C
    Puissance électrique
    100 kW
    Unité de vente
    Pièce
