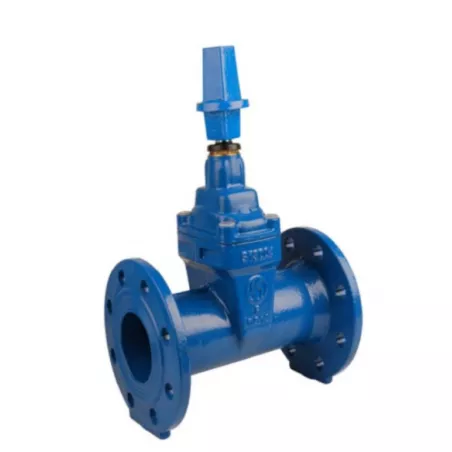

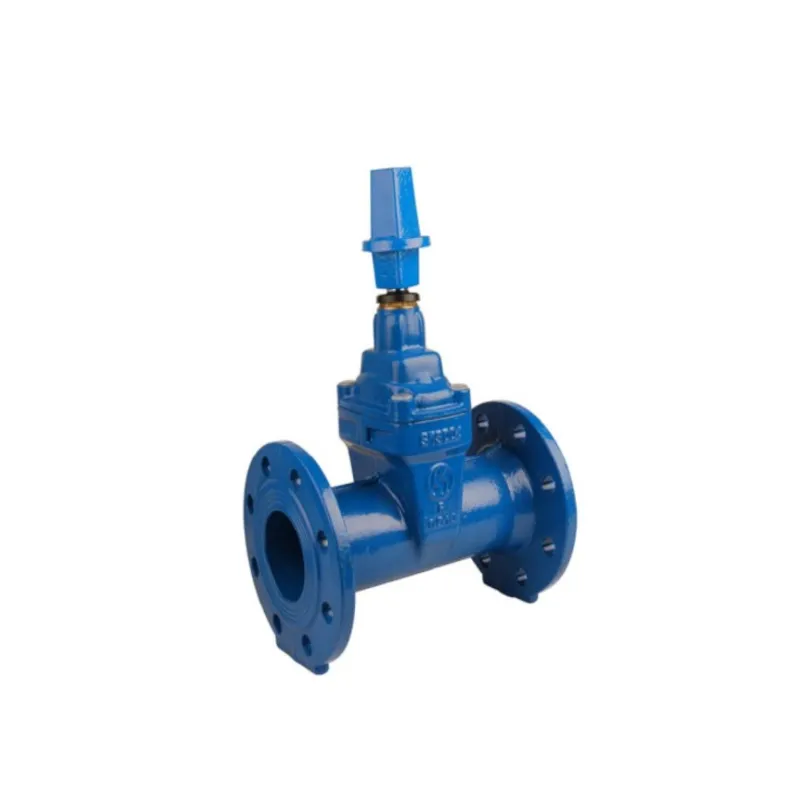

Vanne à opercule caoutchouc à brides F5 FAH dn 40 à brides pn16
Vanne à opercule caoutchouc PN10-16 F5 FAH Tige non montante, à brides
Utilisation :
- Pour réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation
- Température mini et maxi admissible Ts : - 10°C à + 70°C
- Pression maxi admissible Ps : 16 bars pour modèles à brides PN16 jusqu’au DN400
- Pression maxi admissible Ps : 10 bars pour modèles à brides PN10 du DN200 au 600
Disponible en :
- Corps fonte à brides R.F. PN10/16 avec commande par carré d’ordonnance et opercule EPDM DN 40 au DN 600
1
dn 40
à brides pn16
Vous êtes un particulier ?
Vous êtes professionnel ?
Connectez-vous pour connaitre votre remise.
152,96 €
TTC
127.47 € HT
Unité de vente : Pièce
Vous êtes un particulier ?
Gagnez du temps et faites-vous livrer sur votre lieu de travail.
Vous êtes professionnel ?
Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro
FRAIS DE PORT OFFERT
À partir de 150€ TTC
Pour un panier n'excédant pas 30Kg
Certificats matières pour Vanne à opercule caoutchouc à brides F5 FAH
Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?
Voici les étapes à suivre :
1. Ajoutez le produit concerné au panier.
2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).
Référence produit actuellement sélectionnée : --
Complément d'information Vanne à opercule caoutchouc à brides F5 FAH
Caractéristiques :
- Passage total et intégral
- Tige non montante inox
- Fermeture sens anti-horaire (FAH)
- Patins de glissement ( facilitant le coulissement de l’opercule ) jusqu’au DN200
- Opercule fonte entièrement revêtu EPDM
- Absence de zones de rétention
- Talon de positionnement
- Joint de chapeau pleins trous en NBR
- Protection de vis de chapeau
- Etanchéité par triple joints toriques NBR
- Possibilité de changer les joints d’étanchéité à l’axe sous pression à partir du DN80
- Peinture époxy couleur RAL 5005 épaisseur 250 µm
- Pare poussière sur la tige
- A brides R.F. PN10/16
- Commande par carré de manoeuvre
Construction :
- Dimensions : DN 40 au DN 600
- Raccordement : A brides RF PN10/16
- Matière : Corps Fonte EN GJS 500-7
- Opercule : Fonte EN GJS-500-7 + EPDM
- Corps : Fonte EN GJS-500-7
Normalisations :
- Fabrication suivant la norme ISO 9001 :2015 et ISO 14001 : 2015
- Conception suivant la norme DIN EN 1171
- Tests d’étanchéité selon la norme EN 12266-1, Taux A
- DIRECTIVE 2014/68/UE : Produits exclus de la directive ( article 1, § 2b ) jusqu’au DN300 Catégorie de risque I Module A à partir du DN350 au 600
- Certificat 3.1 sur demande
- Ecartement suivant la norme EN 558 série 15 ( DIN 3202 F5 )
- Brides R.F. suivant la norme EN 1092-2 PN10/16
- Certification pour l’eau potable Anglaise WRAS concernant l’opercule revêtu EPDM du DN50 au 500
- Attestation de conformité sanitaire A.C.S. N° 18 ACC LY 617
Caractéristiques techniques Vanne à opercule caoutchouc à brides F5 FAH
Fiche technique
- Référence
- 18500F00PN16040
- Corps
- Fonte EN GJS-500-7
- Chapeau
- Fonte EN-GJS-500-7
- Joint
- NBR
- Type de raccordement
- À brides PN10/16 (EN1092-2)
- Raccordement
- En fonction du modèle choisi
- Diamètre
- En fonction du modèle choisi
- Pression maximum
- 16 Bars jusqu’au DN400, 10 bars au-delà
- Température minimum
- -10°C
- Température maximum
- 70°C
- Fluide admissible
- Pour réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation
- Normes et certifications
- ISO 9001 Tests d’étanchéité EN 12266-1, Classe A
- Normalisation
- Directive 2014/68/UE
- Possibilité de certificat 3.1
- Oui
- Unité de vente
- Pièce
- Garantie fabricant
- 1 an
Télécharger La documentation
FT 185
Fiche technique vanne à opercule caoutchouc PN10-16 FSH DIN long 3202-F5 ACS
Téléchargement (2.35MB)Accessoires et équipements (vendus séparément)
Caractéristiques liées à la version du produit Vanne à opercule caoutchouc à brides F5 FAH
Voici la liste des références et poids correspondants aux options séléctionnées.18500F00PN10600 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN10 - DN 600
| Raccordement | à Brides PN10 |
|---|---|
| Diamètre DN | DN 600 |
| Poids emballé | 850,5kg |
18500F00PN10350 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN10 - DN 350
| Raccordement | à Brides PN10 |
|---|---|
| Diamètre DN | DN 350 |
| Poids emballé | 237,3kg |
18500F00PN10500 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN10 - DN 500
| Raccordement | à Brides PN10 |
|---|---|
| Diamètre DN | DN 500 |
| Poids emballé | 543,9kg |
18500F00PN10300 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN10 - DN 300
| Raccordement | à Brides PN10 |
|---|---|
| Diamètre DN | DN 300 |
| Poids emballé | 141,75kg |
18500F00PN10450 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN10 - DN 450
| Raccordement | à Brides PN10 |
|---|---|
| Diamètre DN | DN 450 |
| Poids emballé | 430,5kg |
18500F00PN10250 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN10 - DN 250
| Raccordement | à Brides PN10 |
|---|---|
| Diamètre DN | DN 250 |
| Poids emballé | 103,95kg |
18500F00PN10200 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN10 - DN 200
| Raccordement | à Brides PN10 |
|---|---|
| Diamètre DN | DN 200 |
| Poids emballé | 64,365kg |
18500F00PN10400 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN10 - DN 400
| Raccordement | à Brides PN10 |
|---|---|
| Diamètre DN | DN 400 |
| Poids emballé | 260,925kg |
18500F00PN16350 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN16 - DN 350
| Raccordement | à Brides PN16 |
|---|---|
| Diamètre DN | DN 350 |
| Poids emballé | 237,3kg |
18500F00PN16065 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN16 - DN 65
| Raccordement | à Brides PN16 |
|---|---|
| Diamètre DN | DN 65 |
| Poids emballé | 13,7655kg |
18500F00PN16150 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN16 - DN 150
| Raccordement | à Brides PN16 |
|---|---|
| Diamètre DN | DN 150 |
| Poids emballé | 37,8kg |
18500F00PN16050 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN16 - DN 50
| Raccordement | à Brides PN16 |
|---|---|
| Diamètre DN | DN 50 |
| Poids emballé | 9,9645kg |
18500F00PN16125 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN16 - DN 125
| Raccordement | à Brides PN16 |
|---|---|
| Diamètre DN | DN 125 |
| Poids emballé | 26,04kg |
18500F00PN16300 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN16 - DN 300
| Raccordement | à Brides PN16 |
|---|---|
| Diamètre DN | DN 300 |
| Poids emballé | 141,75kg |
18500F00PN16040 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN16 - DN 40
| Raccordement | à Brides PN16 |
|---|---|
| Diamètre DN | DN 40 |
| Poids emballé | 8,295kg |
18500F00PN16100 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN16 - DN 100
| Raccordement | à Brides PN16 |
|---|---|
| Diamètre DN | DN 100 |
| Poids emballé | 21,63kg |
18500F00PN16250 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN16 - DN 250
| Raccordement | à Brides PN16 |
|---|---|
| Diamètre DN | DN 250 |
| Poids emballé | 103,95kg |
18500F00PN16400 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN16 - DN 400
| Raccordement | à Brides PN16 |
|---|---|
| Diamètre DN | DN 400 |
| Poids emballé | 260,925kg |
18500F00PN16080 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN16 - DN 80
| Raccordement | à Brides PN16 |
|---|---|
| Diamètre DN | DN 80 |
| Poids emballé | 16,17kg |
18500F00PN16200 - Vanne à opercule caoutchouc à brides F5 FAH - à Brides PN16 - DN 200
| Raccordement | à Brides PN16 |
|---|---|
| Diamètre DN | DN 200 |
| Poids emballé | 64,365kg |
Vanne à opercule caoutchouc PN10-16 F5 FAH Tige non montante, à brides
Utilisation :
- Pour réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation
- Température mini et maxi admissible Ts : - 10°C à + 70°C
- Pression maxi admissible Ps : 16 bars pour modèles à brides PN16 jusqu’au DN400
- Pression maxi admissible Ps : 10 bars pour modèles à brides PN10 du DN200 au 600
Disponible en :
- Corps fonte à brides R.F. PN10/16 avec commande par carré d’ordonnance et opercule EPDM DN 40 au DN 600
