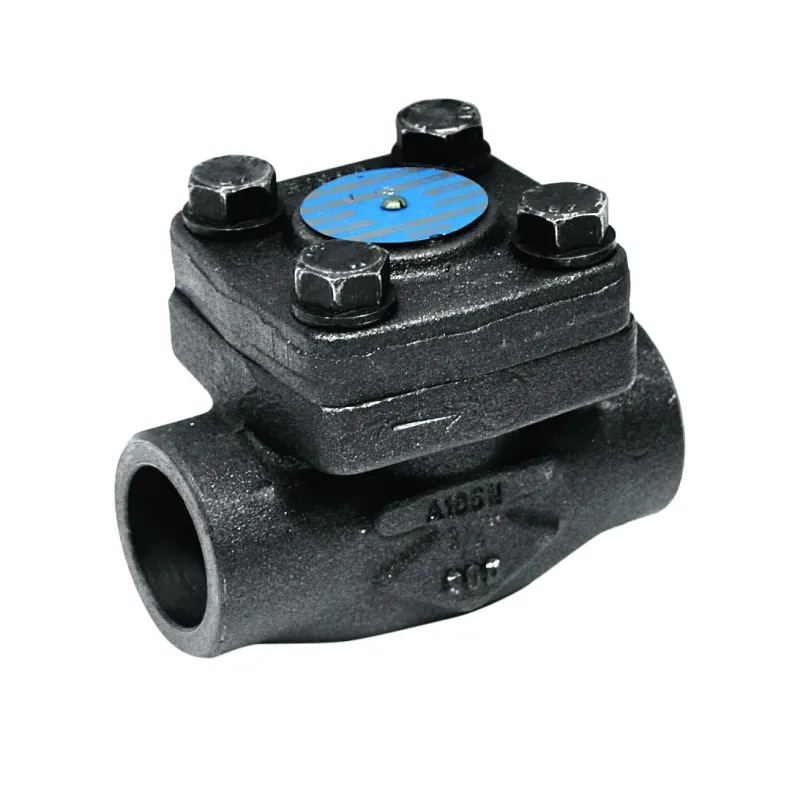

Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné 3/8" (12/17) à souder sw
Clapet de non-retour à piston acier forgé A105N à levée verticale CLASS 800 TRIM8 avec ressort chapeau boulonné passage standard
Utilisation :
- Industries pétrolières, vapeur, haute pression
- Température mini et maxi admissible Ts : - 29°C à + 425°C
- Pression maxi admissible Ps : 136 bars ( voir courbe )
Disponible en :
- Clapet de non-retour TRIM 8 acier forgé A105N à piston avec ressort à souder SW DN 10 au DN 50 (NPS 3/8“ au DN 2“)
- Clapet de non-retour TRIM 8 acier forgé A105N à piston avec ressort taraudé NPT DN 10 au DN 50 (NPS 3/8“ au DN 2“)
- Clapet de non-retour TRIM 8 acier forgé A105N à piston avec ressort taraudé BSP conique DN 10 au DN 50 (NPS 3/8“ au DN 2“)
Respecter le sens de passage indiqué sur le corps par une flèche
Certificat CCPU 3.1 : cliquez ici
Marquage ATEX : cliquez ici
3/8" (12/17)
à souder sw
Vous êtes un particulier ?
Vous êtes professionnel ?
Connectez-vous pour connaitre votre remise.
59,59 €
TTC
49.66 € HT
Unité de vente : Pièce
Vous êtes un particulier ?
Gagnez du temps et faites-vous livrer sur votre lieu de travail.
Vous êtes professionnel ?
Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro
FRAIS DE PORT OFFERT
À partir de 150€ TTC
Pour un panier n'excédant pas 30Kg
Certificats matières pour Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné
Vous souhaitez effectuer une commande de matériel qui nécessite un certificat matière ?
Voici les étapes à suivre :
1. Ajoutez le produit concerné au panier.
2. Vérifiez que la référence produit actuellement sélectionnée corresponde au produit concerné et ajoutez au panier le certificat matière souhaité).
Référence produit actuellement sélectionnée : --
Complément d'information Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné
Les tableaux et informations présentés sur cette page sont fournis à titre indicatif. Pour les tolérances et spécifications exactes, se référer exclusivement aux normes applicables aux produits concernés.
Caractéristiques :
- Respecter le sens de passage ( indiqué sur le corps par une flèche )
- Passage standard
- A piston
- Montage en position horizontale uniquement
- Chapeau boulonné
- Acier forgé
- 1/2 stellite ( Trim 8 )
- Class 800
- Surface de protection par phosphatation, épaisseur 5 μm
- Pression d’ouverture entre 300 et 600 mbar
Construction :
- Corps Acier A105N
- Chapeau boulonné Acier A105N
- Bille et piston Inox 410
- Joint Acier Inox A182 F316 + Graphite spiralé
- Siège Inox 410 stellité
- Ressort Acier Inox 302
- Dimensions : DN 10 à 50 (NPS 3/8" à 2")
- Raccordement : Femelle - Femelle BSP ou NPT , à souder S.W.
- Matière : Acier forgé A105N
Normalisations :
- Fabrication suivant la norme ISO 9001 : 2008
- DIRECTIVE 97/23/CE : CE N° 0036
Catégorie de risque III module H - Certificat 3.1 sur demande
- Conception suivant la norme ISO 15761 et API 602 8° édition
- Clapets conformes à la norme API 6D
- Tests d’étanchéité suivant la norme API 598, table 6
- Clapets agréés par les principales compagnies pétrolières ( Certificats sur demande )
- ATEX Groupe II Catégorie 2 GD T3 Zone 1 & 21 Zone 2 &22 (marquage en option) suivant directive 2014/34/EU
- Taraudage femelle BSP conique suivant la norme ISO 7-1 Rc
- Taraudage femelle NPT suivant la norme ANSI B1.20.1
| Ø nominal | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| PS | 138 | 138 | 138 | 138 | 138 | 138 | 138 |
| Écartement | 80 | 80 | 90 | 110 | 127 | 155 | 170 |
Caractéristiques techniques Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné
Fiche technique
- Référence
- 31200A0000SW010
- Avis de l'équipe
- Clapet homologué par TOTAL et d'autres compagnies
- Type de clapet / filtre
- Horizontal - Système à piston (avec ressort)
- Passage
- Standard
- Corps
- Acier A105N
- Obturateur
- Inox 410 (bille et piston) - Ressort inox 302
- Siège
- Inox 410 stellité
- Chapeau
- Acier A105N - Boulonné
- Joint
- Graphite spiralé - Inox ASTM A182 F316
- Internes
- TRIM8
- Entraxe
- En fonction du modèle choisi
- Type de raccordement
- En fonction du modèle choisi
- Raccordement
- FF (femelle - femelle)
- Diamètre
- En fonction du modèle choisi
- Pression de service
- 138B / CLASS 800 LBS
- Température minimum
- -29°C
- Température maximum
- +538°C
- Fluide admissible
- Industries chimiques - Industries pétrochimiques - Vapeur
- Normes et certifications
- API quality - ATEX - CE - TUV ISO 9001 - TUV PED 97/23/CE - Test d'étanchéité API 598
- Normalisation
- Directive 97/23/CE - Directive 2014/68/UE
- Homologation
- Agréement auprès des principales compagnies pétrolières
- Possibilité de certificat 3.1
- Oui
- Possibilité de marquage ATEX
- Oui
- Unité de vente
- Pièce
- Garantie fabricant
- 1 an
Références spécifiques
- ean13
- 3598781103920
Télécharger La documentation
FT 312
Fiche technique clapet non retour acier à piston avec ressort à souder Socket Welding SW
Téléchargement (1.03MB)FT 313
Fiche technique clapet non retour acier à piston avec ressort taraudé NPT
Téléchargement (1.03MB)Accessoires et équipements (vendus séparément)
Caractéristiques liées à la version du produit Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné
Voici la liste des références et poids correspondants aux options séléctionnées.31400A000BFF010 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 3/8" (12/17) - BSP
| Diamètre (en pouce) | 3/8" (12/17) |
|---|---|
| Raccordement | BSP |
| Poids emballé | 1,2873kg |
31200A0000SW010 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 3/8" (12/17) - À souder SW
| Diamètre (en pouce) | 3/8" (12/17) |
|---|---|
| Raccordement | À souder SW |
| Poids emballé | 1,2768kg |
31300A000NFF010 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 3/8" (12/17) - NPT
| Diamètre (en pouce) | 3/8" (12/17) |
|---|---|
| Raccordement | NPT |
| Poids emballé | 1,3461kg |
31200A0000SW015 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 1/2" (15/21) - À souder SW
| Diamètre (en pouce) | 1/2" (15/21) |
|---|---|
| Raccordement | À souder SW |
| Poids emballé | 1,24005kg |
31300A000NFF015 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 1/2" (15/21) - NPT
| Diamètre (en pouce) | 1/2" (15/21) |
|---|---|
| Raccordement | NPT |
| Poids emballé | 1,2663kg |
31400A000BFF015 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 1/2" (15/21) - BSP
| Diamètre (en pouce) | 1/2" (15/21) |
|---|---|
| Raccordement | BSP |
| Poids emballé | 1,2474kg |
31200A0000SW020 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 3/4" (20/27) - À souder SW
| Diamètre (en pouce) | 3/4" (20/27) |
|---|---|
| Raccordement | À souder SW |
| Poids emballé | 1,46685kg |
31300A000NFF020 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 3/4" (20/27) - NPT
| Diamètre (en pouce) | 3/4" (20/27) |
|---|---|
| Raccordement | NPT |
| Poids emballé | 1,48575kg |
31400A000BFF020 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 3/4" (20/27) - BSP
| Diamètre (en pouce) | 3/4" (20/27) |
|---|---|
| Raccordement | BSP |
| Poids emballé | 1,43535kg |
31300A000NFF025 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 1" (26/34) - NPT
| Diamètre (en pouce) | 1" (26/34) |
|---|---|
| Raccordement | NPT |
| Poids emballé | 2,53155kg |
31400A000BFF025 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 1" (26/34) - BSP
| Diamètre (en pouce) | 1" (26/34) |
|---|---|
| Raccordement | BSP |
| Poids emballé | 2,53365kg |
31200A0000SW025 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 1" (26/34) - À souder SW
| Diamètre (en pouce) | 1" (26/34) |
|---|---|
| Raccordement | À souder SW |
| Poids emballé | 2,5095kg |
31400A000BFF032 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 1"1/4 (33/42) - BSP
| Diamètre (en pouce) | 1"1/4 (33/42) |
|---|---|
| Raccordement | BSP |
| Poids emballé | 3,6435kg |
31200A0000SW032 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 1"1/4 (33/42) - À souder SW
| Diamètre (en pouce) | 1"1/4 (33/42) |
|---|---|
| Raccordement | À souder SW |
| Poids emballé | 3,69705kg |
31300A000NFF032 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 1"1/4 (33/42) - NPT
| Diamètre (en pouce) | 1"1/4 (33/42) |
|---|---|
| Raccordement | NPT |
| Poids emballé | 3,69495kg |
31200A0000SW040 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 1"1/2 (40/49) - À souder SW
| Diamètre (en pouce) | 1"1/2 (40/49) |
|---|---|
| Raccordement | À souder SW |
| Poids emballé | 5,5461kg |
31300A000NFF040 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 1"1/2 (40/49) - NPT
| Diamètre (en pouce) | 1"1/2 (40/49) |
|---|---|
| Raccordement | NPT |
| Poids emballé | 5,57445kg |
31400A000BFF040 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 1"1/2 (40/49) - BSP
| Diamètre (en pouce) | 1"1/2 (40/49) |
|---|---|
| Raccordement | BSP |
| Poids emballé | 5,355kg |
31200A0000SW050 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 2" (50/60) - À souder SW
| Diamètre (en pouce) | 2" (50/60) |
|---|---|
| Raccordement | À souder SW |
| Poids emballé | 8,1732kg |
31300A000NFF050 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 2" (50/60) - NPT
| Diamètre (en pouce) | 2" (50/60) |
|---|---|
| Raccordement | NPT |
| Poids emballé | 8,3685kg |
31400A000BFF050 - Clapet de non-retour à piston acier forgé A105N à levée verticale avec ressort chapeau boulonné - 2" (50/60) - BSP
| Diamètre (en pouce) | 2" (50/60) |
|---|---|
| Raccordement | BSP |
| Poids emballé | 8,1963kg |
